Подключение электродвигателя к электропитанию

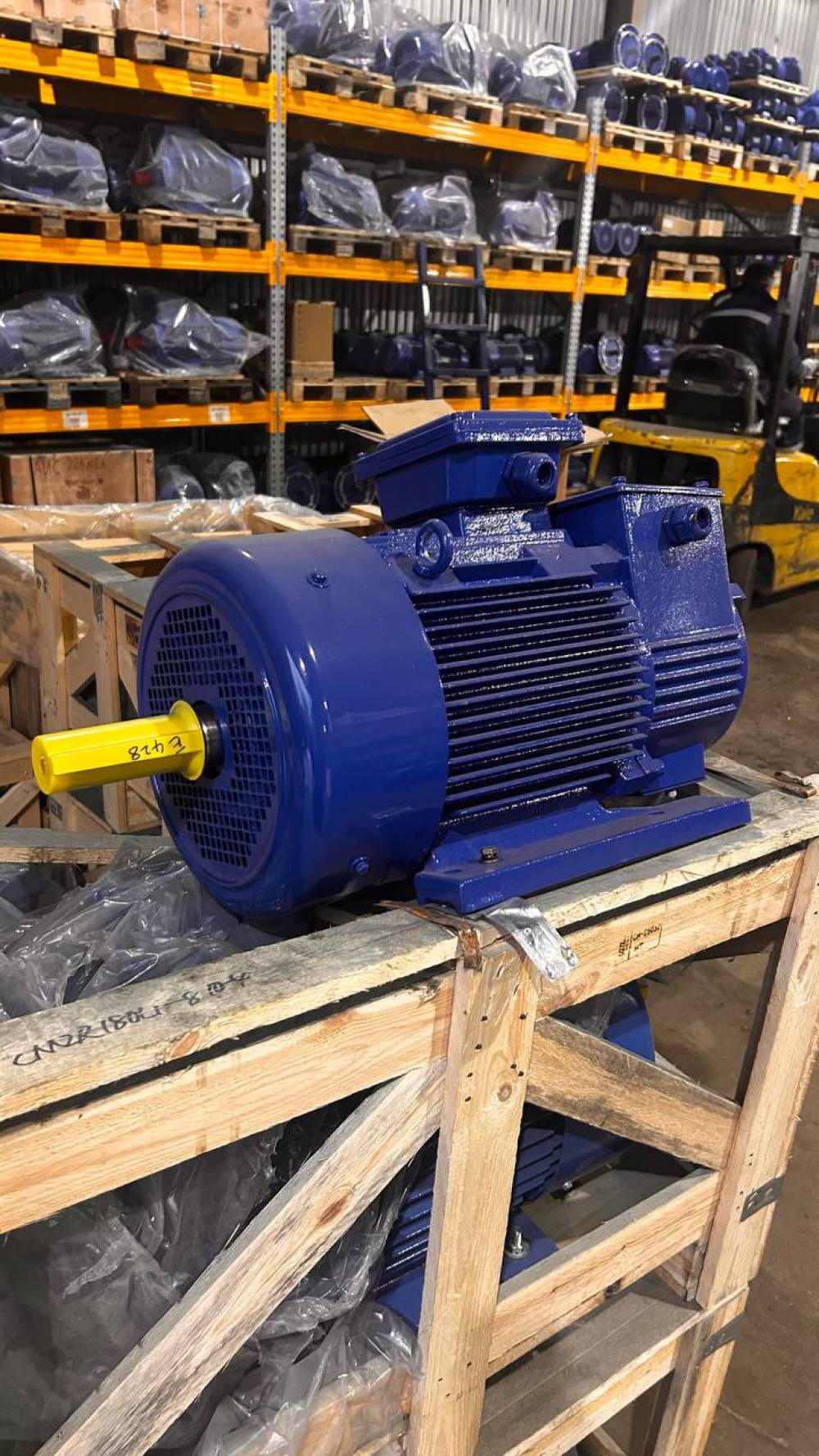

Дорогие клиенты! В данной статье мы рассмотрим, как подключить электродвигатель к сети. Электродвигатель — это сложная электрическая машина, и не является обычным бытовым прибором, как на первый взгляд может показаться. Поэтому подключить электродвигатель к сети переменного тока необходимо доверить специалистам-электрикам. В противном случае есть вероятность, что двигатель «сгорит».

Электрик-профессионал определит:

  • Подходит ли данный двигатель к подключаемому оборудованию?
  • Какое напряжение электросети и какое напряжение необходимо электродвигателю -220/380В?  Бывают двойные значения напряжения (220/380, 380/660), в этих случаях, есть необходимость в правильном подключении к контактам.
  • Защищён двигатель от внешних воздействии (КЗ, потеря фазы в электросети, перегрузка двигателя электрического)? Подберет необходимую защитную и пусковую аппаратуру.

Схемы вывода обмоток двигателей

В трехфазном двигателе электрическом катушечные группы (обмотки) обычно подводятся к шести клеммам в распределительной коробке двигателя. Клеммы соединяются посредством трех пластин, соединяющих катушечные группы в звезду или треугольник. Катушечные группы имеют условно буквенное обозначение U, V и W, а 2 вывода  катушечной группы — начало и конец обозначаются 1 и 2 соответственно.



Фазы обмотки статора после подключения к сети подключаются по одной из схем:

«Треугольник» (Δ)

 «Звезда» (Y)



Подключение по схеме звезда

Можно легко догадаться, что этот тип подключения схематически похож на звезду с тремя лучами – это когда три конца статорной обмотки обираются в одну точку, и напряжение в 380 вольт подается на начало каждой из обмоток.





Подключение по схеме треугольник

По аналогии с предыдущей схемой, этот тип подключения схематически похож на треугольник – обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей. К каждой обмотке подается напряжение 380 вольт.



Подключение двигателя электрического к трёхфазной сети 380 вольт

Наши действия при подключении двигателя:

1. Какое напряжение нам нужно и позволяет ли наша сеть подключить данный двигатель.

2. Информация о возможности подключения по напряжению, как правило, схематически отражено на шильдике: Δ / Y

Двигатель для однофазной сети 220В ↓

Двигатель для трехфазной сети 220/380В ↓



3. Для подключения трёхфазного двигателя необходимо одновременно подать напряжение на три фазы.

При современных возможностях пускозащитной аппаратуры существует два варианта подключения электродвигателя через автоматику:

 - с применением АЗД

АЗД - (автомат защиты электродвигателя) уберегает электродвигатель от перегрузок. При перегрузке у двигателя значительно повышаются рабочие токи, АЗД автоматически выключает питание, при превышении определенных значений соответствующего к конкретному электродвигателю. Данное устройство способно отключить электродвигатель в случае короткого замыкания и потере фазы в сети. К АЗД также предлагаются дополнительные контакты – расцепители напряжения. Такой контакт обеспечивает автоматическое включения АЗД при полном восстановлении напряжения в сети.

- с применением автоматического выключателя и теплового реле

Схема подключения на рисунке:



Подключение двигателя электрического к однофазной сети 220 вольт

Для подключения к сети 220 В используются, так называемые, однофазные электродвигатели, которые подключаются именно к бытовой сети с напряжением 220 вольт, достаточно просто вставить вилку в розетку. Максимально допустимая мощность электродвигателя, который разрешено подключать к бытовой однофазной сети в России – 2,2 кВт. Однако на рынок осуществляются поставки электродвигателей с мощностью до 4 кВт из КНР под брендом и гарантией компании РФ, использование таких двигателей допустимо, но нужно быть уверенным, что сеть выдержит. Возможно подключение однофазного двигателя через частотный преобразователь, предназначенный для бытовой сети 220 В. Можно самостоятельно подключить трехфазный электродвигатель в сеть с питанием 220 с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя примерно на 30%.  Лучше приобретать однофазный электродвигатель заводской сборки, который выдает именно ту мощность, которая указана на бирке электродвигателя.

Частотный преобразователь в современных условиях

Частотные преобразователи (фото 1) используются для управления частотой вращения электродвигателя, что позволяет не только экономить электроэнергию, но и управлять, например в насосах, подачей и напором перекачиваемой жидкости. При использовании ЧП необходимо учитывать, что регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей. Для работы на низкой частоте, т. е. уменьшение частоты вращения более 30% (увеличивается перегрев обмоток двигателя) требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя (фото 2). А при увеличении частоты вращения более 30% (при таких скоростях есть вероятность выхода из строя подшипников), требуется замена подшипников на усиленные.

фото 1фото 2
