Скважинные насосы (ЭЦВ)

Общие сведения о погружных насосах ЭЦВ

Глубинные, глубинные для скважин, насосы для скважин, погружные для скважин, насосы скважинные погружные и т.д. - все это ЭЦВ. Такое количество названий связано с областью применения ЭЦВ. Глубинные насосы ( ЭЦВ ) - предназначены для подъема воды общей минерализации не более 1500 мг/л, pH=6.9 - 9.5, температурой до 298 °К, с массовой долей твердых механических примесей не более 0,01%, с содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л и сероводорода не более 105 мг/л. Погружные насосы для скважин используются для откачивания воды из артезианских скважин, в городском, промышленном и сельскохозяйственном водоснабжении. Насосы для скважин типа ЭЦВ используется для орошения и осушения земельных угодий, понижения уровня грунтовых вод.  ЭЦВ может применяться вне скважин при условии обеспечения необходимого охлаждения корпуса электродвигателя перекачиваемой водой.  ЭЦВ - это погружные скважинными насосы, предназначены для подъема из артезианских скважин чистой воды, воды с повышенной температурой ( до +70гр.С) (индекс Г), химически активной воды ( Х ), морской воды (ХТр), а также йодобромистой морской воды или воды с неблагоприятным химическим составом (ХТрГ). Материалы деталей насосов могут различаться в зависимости от завода-изготовителя. Проточная часть  ЭЦВ  может производиться  из чугуна, из коррозийностойкой стали, пластмассы, бронзы. Поэтому при заказе насосного агрегата желательно оговаривать исполнение устройства по материалу рабочих органов. Уплотнение вала торцевое или сальниковое. Двигатель  ПЭДВ – это специальный погружной водонаполненный встраемовый электродвигатель. Электронасосный агрегат спускается в скважину на колонне водоподъемных труб и подвешивается на устье скважины. ЭЦВ подключаются через станции управлении и защиты (СУЗ, ЛОЦМАН, ВЫСОТА), при помощи кабеля ВПП сечением соответствующим потребляемому току. Данные станции предназначены для защиты от короткого замыкания, перегрузки по току, сухого хода электродвигателя  ЭЦВ. Асинхронные электродвигатли с короткозамкнутым ротором изготовляются обычно с литой изоляцией обмотки. Сетка препятствует попаданию внутрь крупных веществ. Защиту привода от механических повреждений обеспечивает кожух. Источником энергии таких агрегатов служит трехфазный ток в 50 Гц, напряжением 380 В.

При выборе агрегата необходимо обратить внимание на его модель:  4-2.5-65, 5-4-75,  6-4-70,  8-16-140 и т.д., где цифры - типоразмер, указывают на внутренний диаметр (от 4 до 12 дюймов) обсадной трубы скважины, для которой планируется использовать насосный агрегат.

Глубинные погружные насосы ЭЦВ широко применяются для перекачивания чистой воды из скважин в промышленности, сельском и городском коммунальном хозяйстве. Скважинный насос этого типа используется для обеспечения водоснабжения сельских и городских населенных пунктов, для понижения уровня грунтовых вод и ирригации.

Пример обозначения погружного ЭЦВ:

ЭЦВ 10-65-110ХТр

• ЭЦВ - Электронасос Центробежный для подачи Воды
• 10 - диаметр насоса (скважины) в дюймах. Более верно - минимально-допустимый диаметр скважины уменьшенный в 25 раз и округленный (мм).
• 65 -номинальная производительность (куб. м/час)
• 110 - напор (м)
• ХТр - морская вода

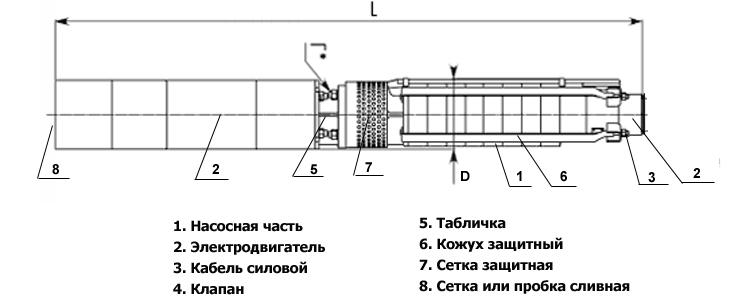

Габаритные, установочные и присоединительные размеры ЭЦВ



	Габаритные размеры, мм
	L, мм	D, мм
ЭЦВ 5-4-75	1200	120
ЭЦВ 5-4-125	1540	120
ЭЦВ 5-4-160	1930	120
ЭЦВ 5-6.5-80	1190	120
ЭЦВ 5-6.5-120	1860	120
ЭЦВ 6-4-70	1030	145
ЭЦВ 6-4-130	1300	145
ЭЦВ 6-4-160	1400	145
ЭЦВ 6-4-190	2000	145
ЭЦВ 6-6.5-60	1090	145
ЭЦВ 6-6.5-85	1090	145
ЭЦВ 6-6.5-125	1230	145
ЭЦВ 6-6.5-140	1270	145
ЭЦВ 6-6.5-185	1490	145
ЭЦВ 6-6.5-225	1640	145
ЭЦВ 6-10-50	1015	145
ЭЦВ 6-10-80	1260	145
ЭЦВ 6-10-110	1320	145
ЭЦВ 6-10-140	1470	145
ЭЦВ 6-10-185	1750	145
ЭЦВ 6-10-235	1960	145
ЭЦВ 6-10-350	2480	145
ЭЦВ 6-16-75	1230	145
ЭЦВ 6-16-90	1330	145
ЭЦВ 6-16-110	1515	145
ЭЦВ 6-16-140	1850	145
ЭЦВ 6-16-160	2000	145
ЭЦВ 6-16-190	2200	145
ЭЦВ 8-16-140	1440	200
ЭЦВ 8-16-160	1590	200
ЭЦВ 8-16-180	1650	200
ЭЦВ 8-16-200	1620	200
ЭЦВ 8-16-260	1725	200
ЭЦВ8-25-55	1100	200
ЭЦВ8-25-70	1220	200
ЭЦВ 8-25-100	1430	200
ЭЦВ 8-25-125	1570	200
ЭЦВ 8-25-150	1545	200
ЭЦВ 8-25-150 *нерж	1545	200
ЭЦВ 8-25-180	1660	200
ЭЦВ 8-25-230	1840	200
ЭЦВ 8-25-300	2310	200
ЭВЦ 8-40-60	1310	200
ЭВЦ 8-40-60 *нрк	1310	200
ЭЦВ 8-40-90	1440	200
ЭЦВ 8-40-90 *нрк	1440	200
ЭЦВ 8-40-120	1490	200
ЭЦВ 8-40-120 *нрк	1490	200
ЭЦВ 8-40-150	1750	200
ЭЦВ 8-40-150 *нрк	1750	200
ЭЦВ 8-40-180	1920	200
ЭЦВ 8-40-180 *нрк	1920	200
ЭЦВ 8-65-70	1735	200
ЭЦВ 8-65-90	2090	200
ЭЦВ 8-65-110	2165	200
ЭЦВ 8-65-145	2450	200
ЭЦВ 8-65-180	2660	200
ЭЦВ 10-65-65	1350	235
ЭЦВ 10-65-110 *нрк	1640	235
ЭЦВ 10-65-150 *нрк	1920	235
ЭЦВ 10-65-175 *нрк	2000	235
ЭЦВ 10-65-200 *нрк	2095	235
ЭЦВ 10-65-225 *нрк	2170	235
ЭЦВ 10-65-250 *нрк	2320	235
ЭЦВ 10-65-275 *нрк	2320	235
ЭЦВ 10-100-120 *нро	2200	235
ЭЦВ 10-120-40 *нро	1320	235
ЭЦВ 10-120-60 *нро	1570	235
ЭЦВ 10-120-80 *нро	1700	235
ЭЦВ 10-120-100 *нро	1930	235
ЭЦВ 10-120-140 *нро	2280	235
ЭЦВ 10-160-35 *нро	1485	235
ЭЦВ 10-160-50 *нро	1615	235
ЭЦВ 12-160-65 *нро	1620	281
ЭЦВ 12-160-100 *нро	1800	281
ЭЦВ 12-160-140 *нро	1970	281
ЭЦВ 12-200-35 *нрк	1550	281
ЭЦВ 12-210-25 *нрк	1260	281
ЭЦВ 12-210-55 *нрк	1640	281
ЭЦВ 12-250-35 *нро	1680	281
ЭЦВ 12-250-70 *нро	2090	281
