Исполнения электродвигателей на лапах и с фланцами, в чем разница?

При подборе электродвигателя для конкретного применения ключевую роль играет не только его мощность, скорость или класс энергоэффективности, но и способ его установки и крепления. Исполнение двигателя определяет, как он будет интегрирован в оборудование, влияя на монтаж, соосность, виброустойчивость и общую надежность системы. Два основных типа исполнения корпусов – на лапах и с фланцем – а также их комбинации, являются стандартизированными решениями для различных задач.

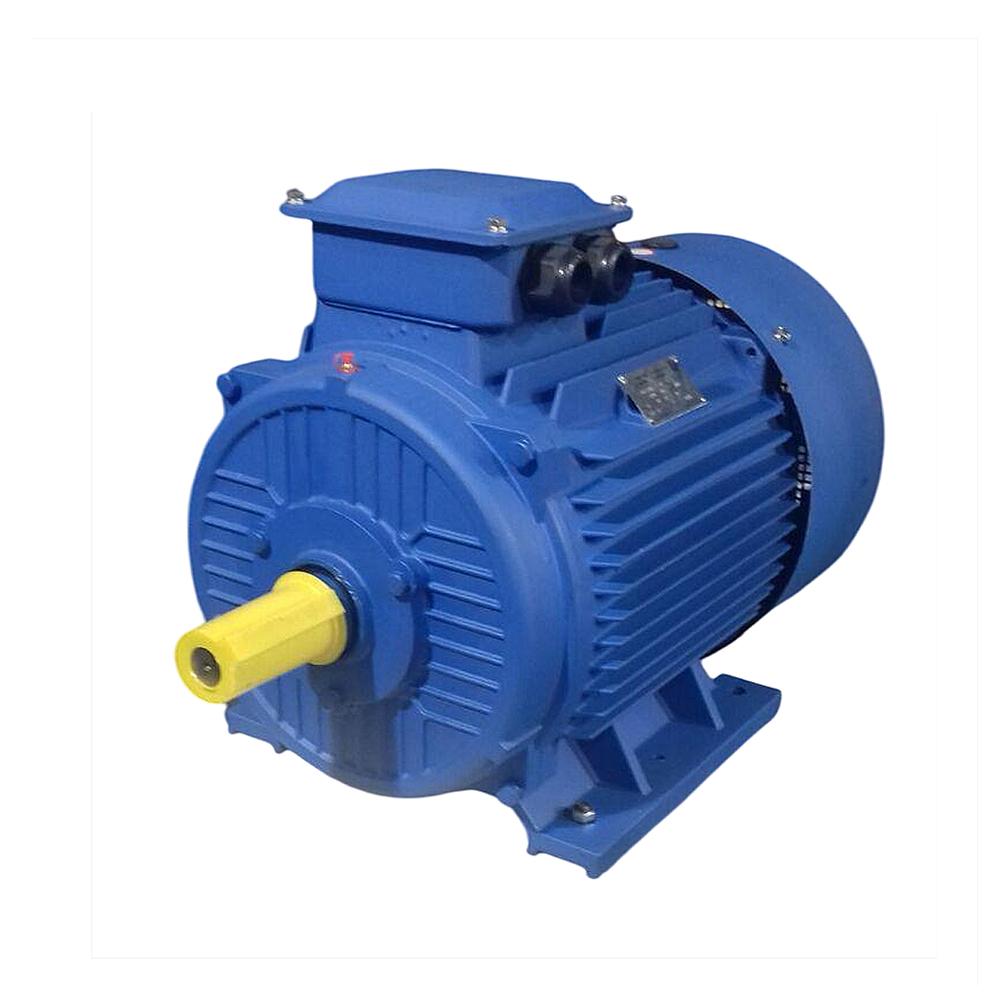

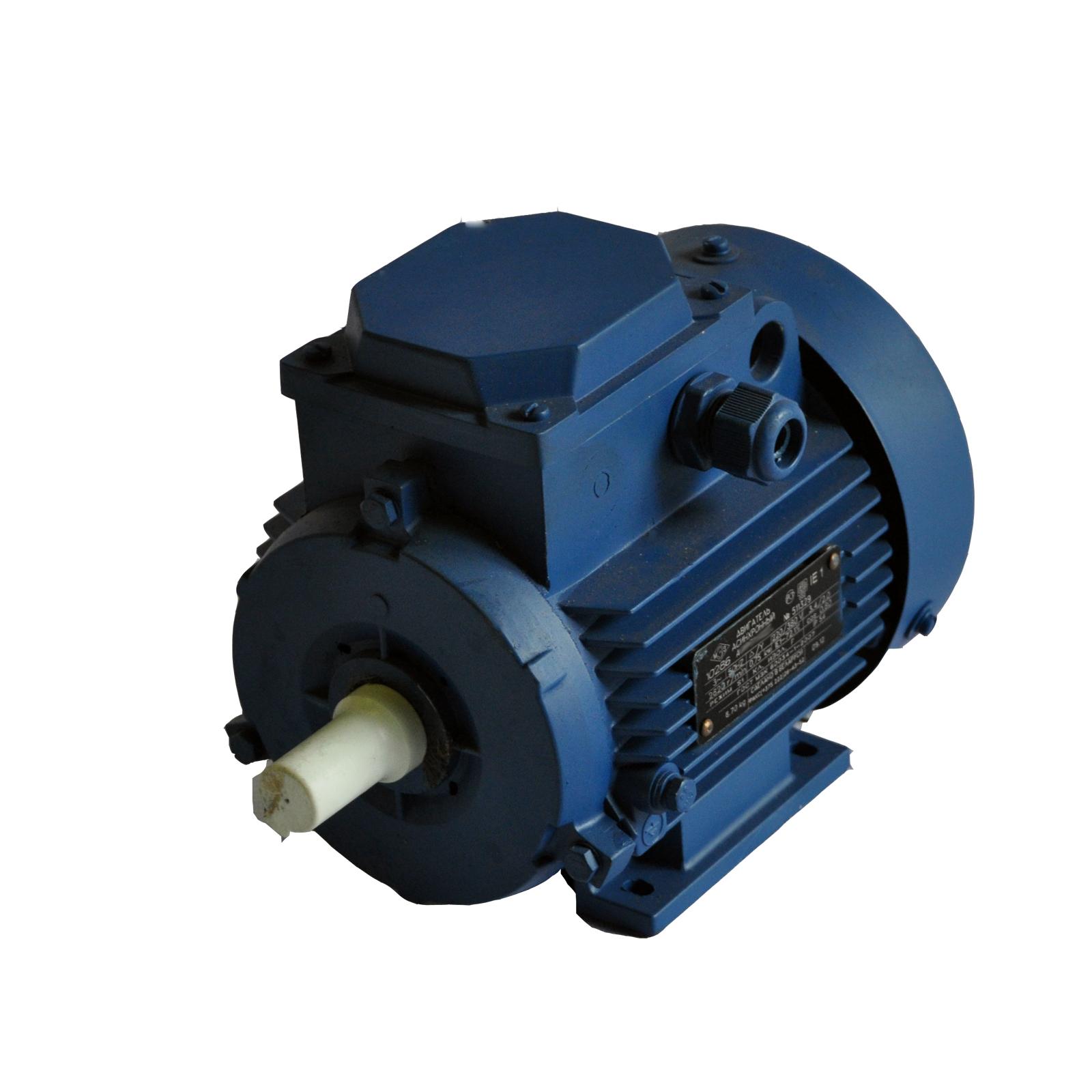

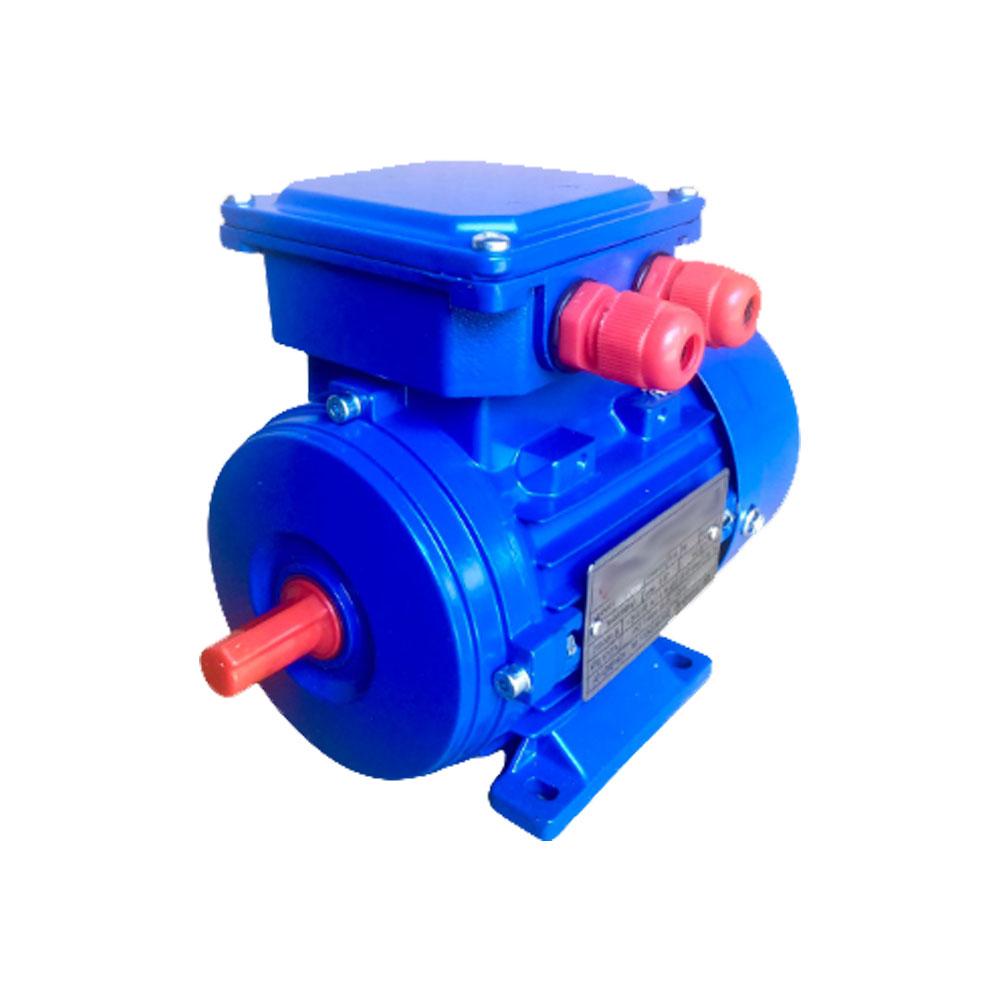

Исполнение на лапах

• Конструкция: На корпусе двигателя отлиты или приварены монтажные лапы ("ножки") с отверстиями под крепежные болты.
• Крепление: Двигатель устанавливается на плоскую, ровную монтажную поверхность (фундаментную плиту, раму станка) и крепится болтами через отверстия в лапах.
• Передача крутящего момента: Осуществляется через приводной шкив или муфту, установленные на выходном валу двигателя. Сам двигатель воспринимает реактивный момент от нагрузки через свои лапы и крепления к основанию.

Преимущества:

Простота монтажа: Не требует высокой точности позиционирования при установке самого двигателя (точная центровка выполняется позже, при установке муфты или шкива).

• Универсальность: Легко устанавливается на различные типы оснований.
• Удобство обслуживания: Доступ к двигателю со всех сторон.
• Лучшее охлаждение: Корпус открыт для воздушного потока.

Недостатки:

• Требует места: Занимает больше места по длине (необходима зона для муфты/шкива).
• Центровка: Обязательная и точная центровка валов двигателя и нагрузки критически важна для долговечности муфты и подшипников.
• Вибрации: Может передавать больше вибраций на основание, если не используется виброизоляция.

Типичные применения: Насосы, вентиляторы, компрессоры, конвейеры, станки – везде, где есть место для установки на раму/плиту и требуется гибкость в компоновке.

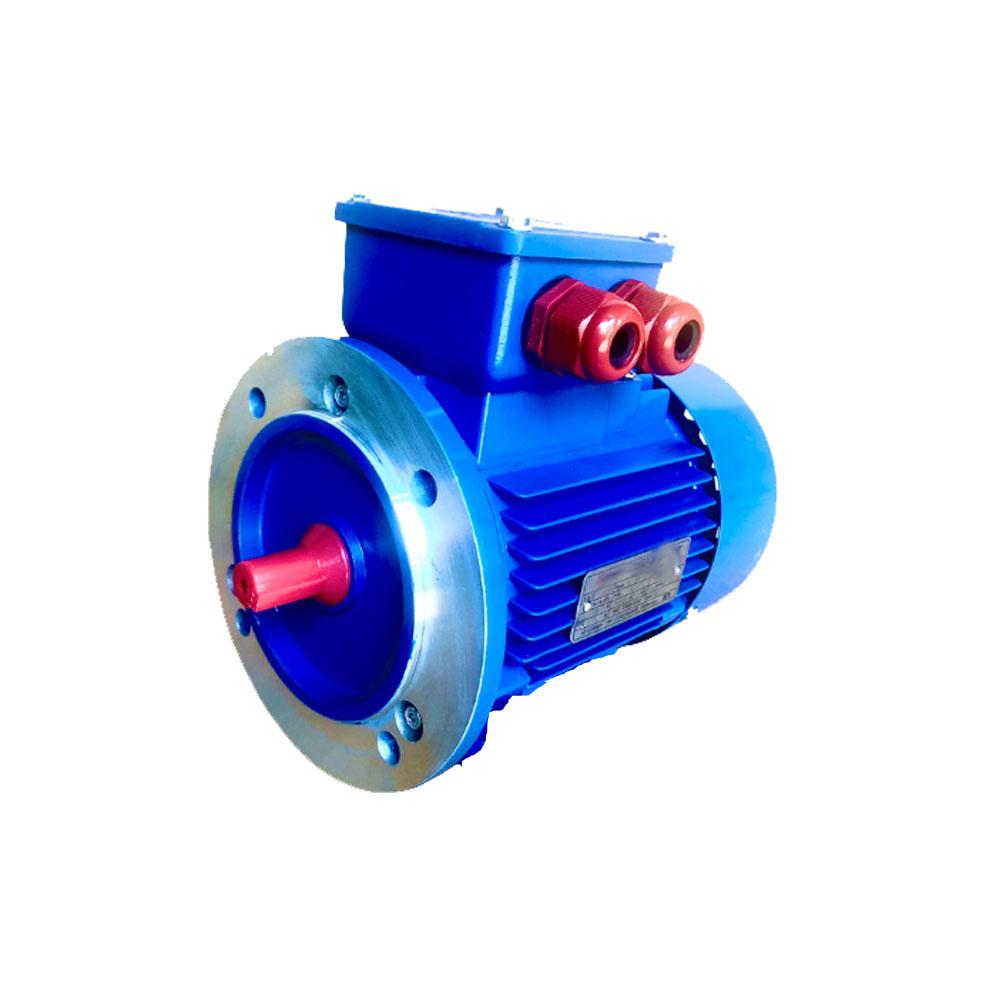

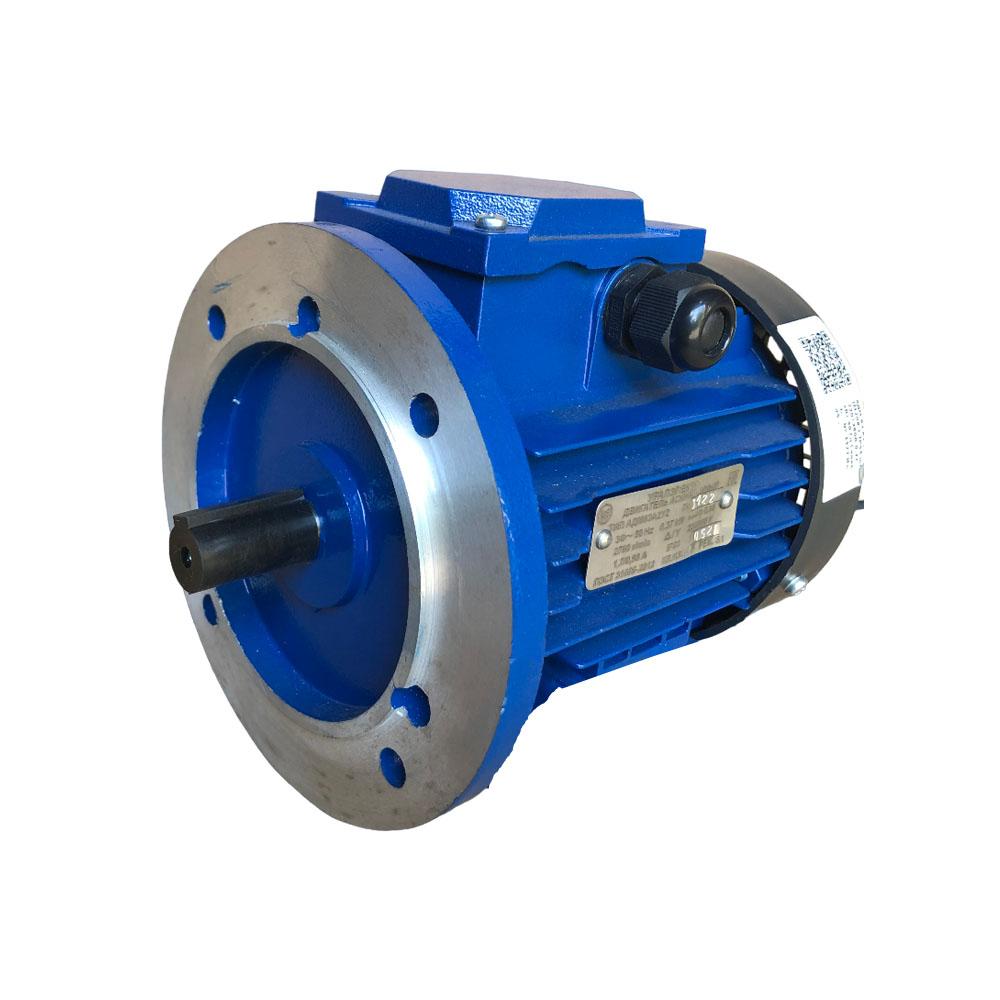

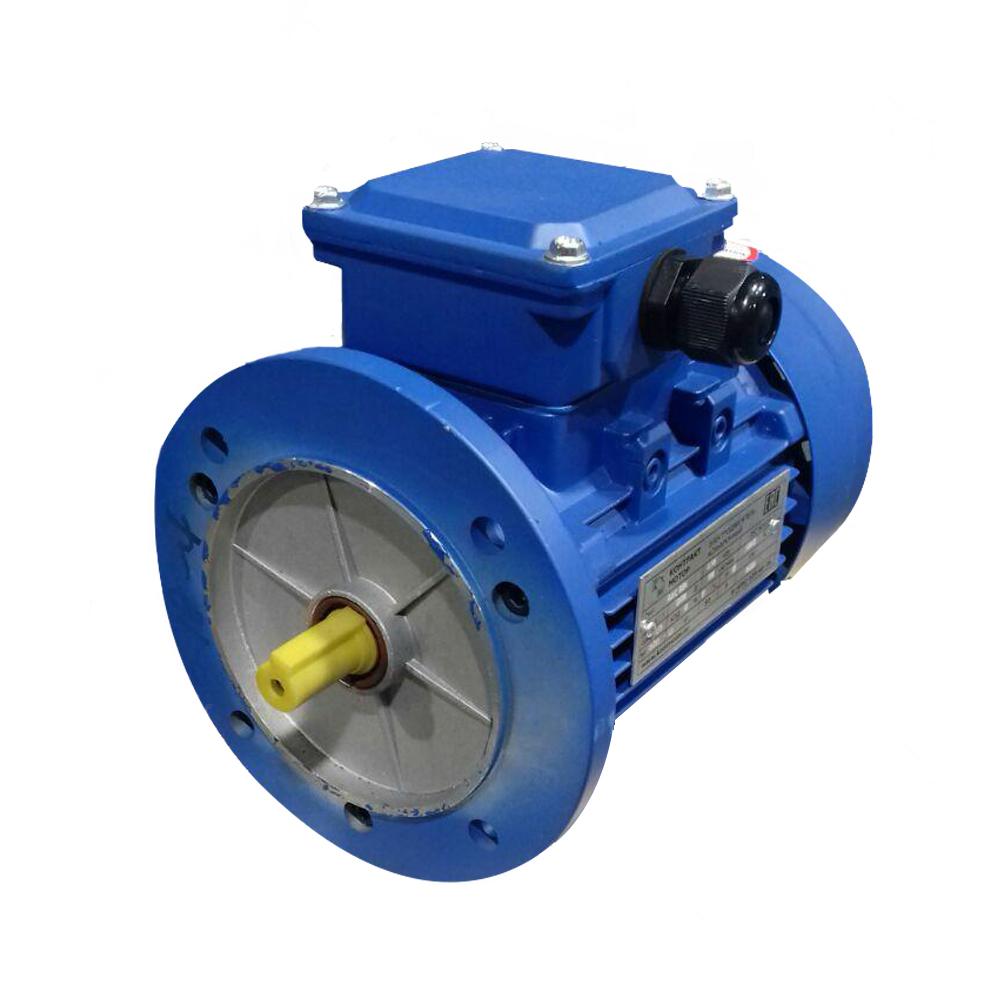

Исполнение с фланцем

• Конструкция: На передней части корпуса двигателя (со стороны вала) имеется цилиндрический или прямоугольный фланец с отверстиями под крепежные болты.
• Крепление: Двигатель крепится "в упор" фланцем к ответному фланцу накорпусе приводимой машины (насоса, редуктора) с помощью болтов, проходящих через отверстия во фланце.
• Передача крутящего момента: Осуществляется через фланец. Реактивный момент от нагрузки воспринимается болтами, соединяющими фланцы двигателя и машины. Вал двигателя обычно соединяется с валом нагрузки напрямую или через втулочную муфту, обеспечивающую компенсацию небольших смещений.

Преимущества:

• Компактность: Значительно экономит место по длине, так как двигатель "насаживается" непосредственно на машину.
• Жесткость и точность: Обеспечивает очень жесткое и точное позиционирование вала двигателя относительно вала нагрузки.
• Упрощенная центровка: Центровка валов изначально задается точностью изготовления фланцев и упорных поверхностей, часто требуется лишь минимальная доводка.
• Лучшее восприятие реактивного момента: Момент передается непосредственно через фланец, а не через корпус и лапы.
• Уменьшение вибраций: Более жесткая конструкция может снизить уровень вибраций.

Недостатки:

• Требует ответного фланца: Приводимая машина должна иметь подходящий ответный фланец.
• Сложность доступа: Доступ к двигателю с фланцевой стороны может быть затруднен после монтажа.
• Охлаждение: Может быть менее эффективным, особенно если двигатель плотно прилегает к корпусу машины. Требуется контроль зазоров для вентиляции.

Типичные применения: Насосы (особенно моноблочные), редукторы, небольшие вентиляторы, оборудование с ограниченным монтажным пространством по длине, где критична точная соосность.

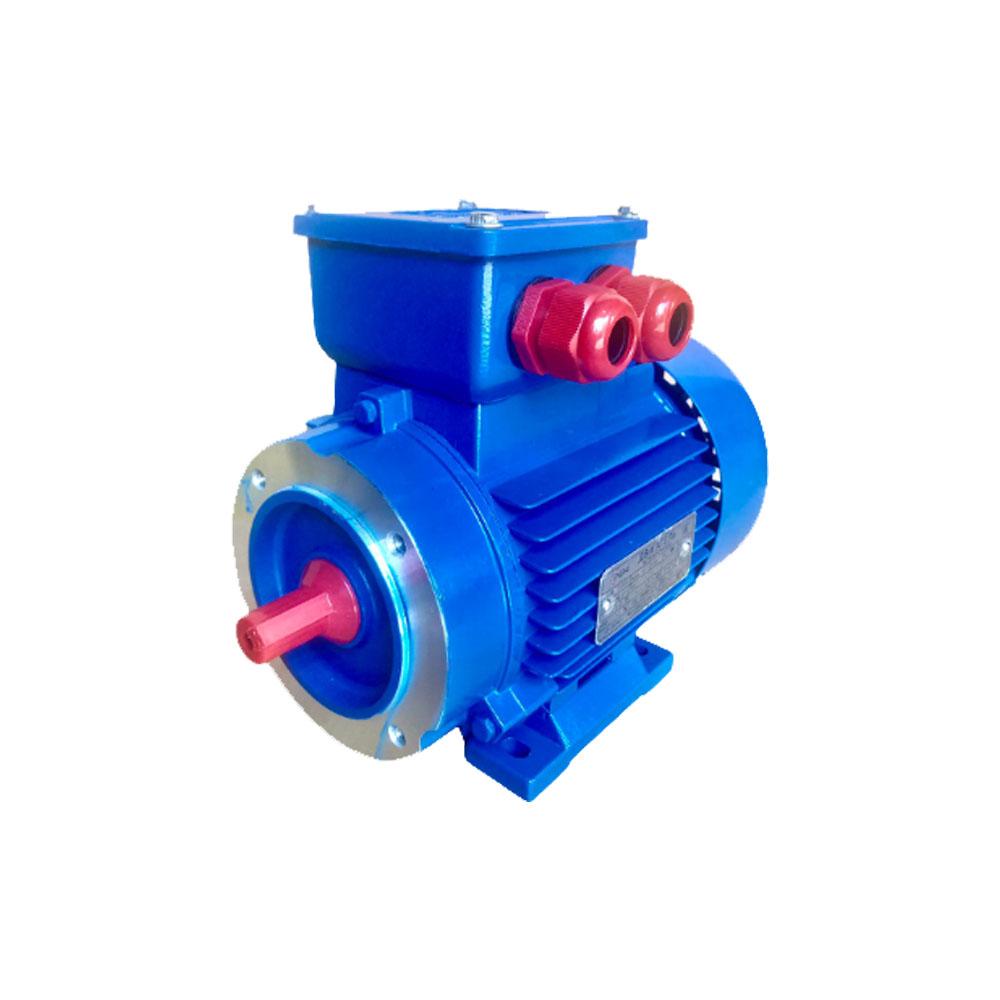

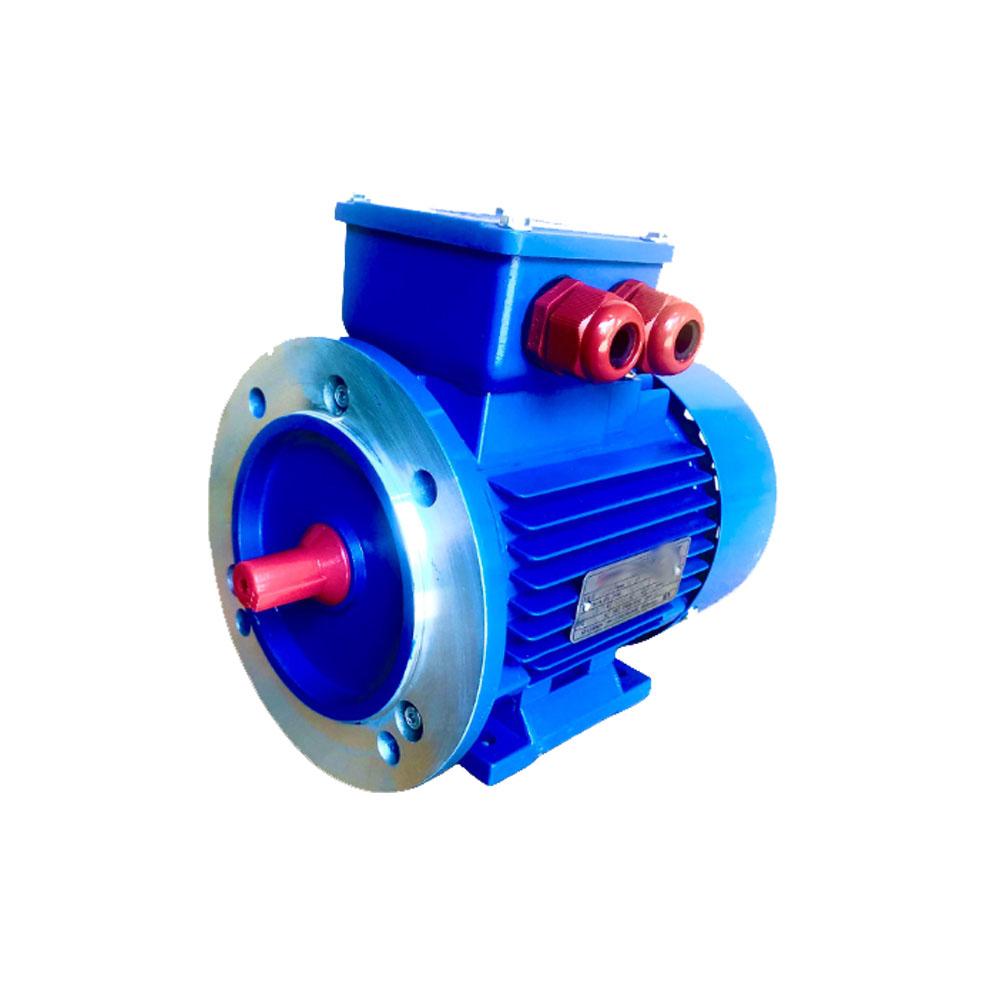

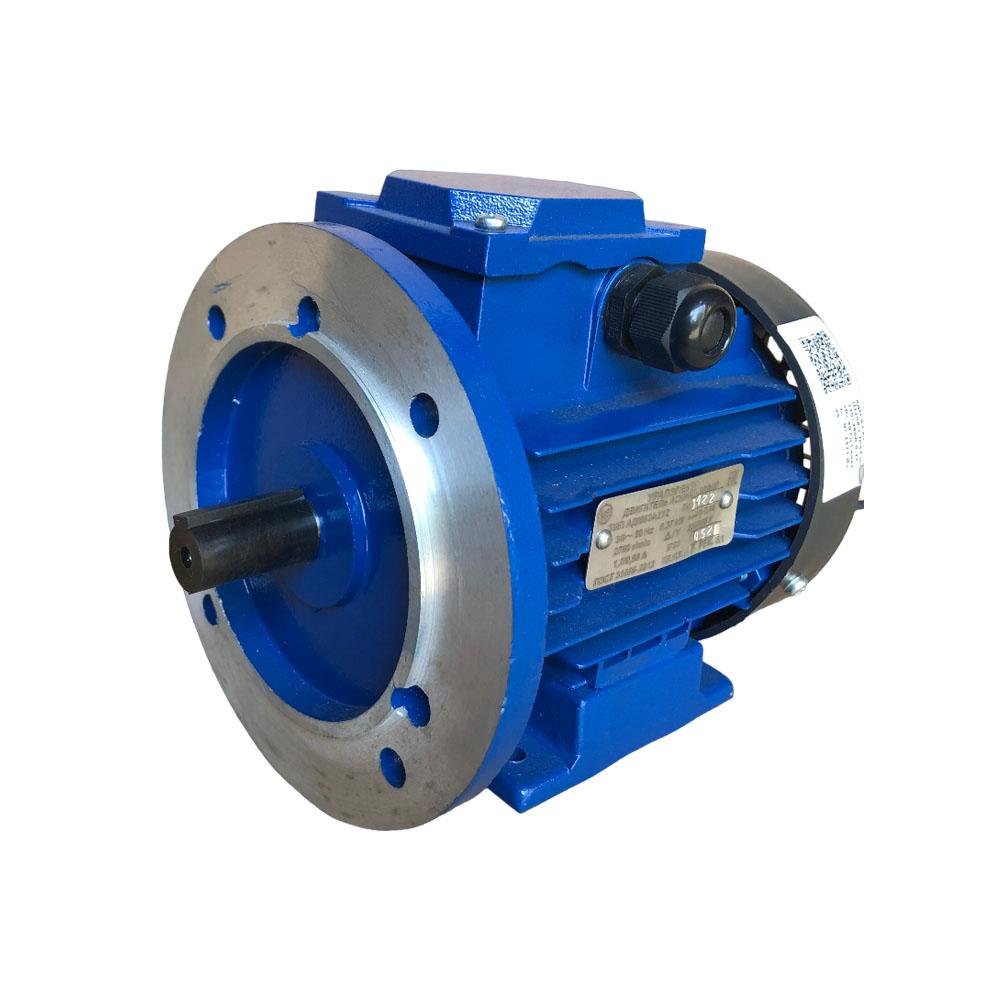

Комбинированное исполнение

• Конструкция: Двигатель имеет и монтажные лапы, и фланец на корпусе.
• Крепление: Двигатель крепится к основанию через лапы и одновременно к приводимой машине через фланец.
• Назначение: Обеспечивает максимальную жесткость и устойчивость, особенно для мощных двигателей или при работе с ударными нагрузками. Фланец обеспечивает точное позиционирование и передачу крутящего момента, а лапы воспринимают основной вес двигателя и обеспечивают дополнительную опору, разгружая фланец и подшипники нагрузки от веса двигателя.

Преимущества:

• Повышенная жесткость и устойчивость.
• Надежное восприятие веса и вибраций.
• Сочетание преимуществ обоих типов.

Недостатки:

• Наибольшие габариты и масса.
• Более сложный монтаж (требуется выверка по лапам и соосность по фланцу).
• Типичные применения: Крупные насосы, мощные вентиляторы, дробилки, мельницы, другое тяжелое промышленное оборудование.

Критерии выбора исполнения

• Тип приводимой машины: Наличие и тип ее монтажного интерфейса (лапы, фланец).
• Доступное пространство: Ограничения по длине? ширине, высоте.
• Требования к соосности: Высокая точность.
• Масса и мощность двигателя: Тяжелые/мощные двигатели часто требуют лап или комбинации для надежной опоры.
• Характер нагрузки: Ударные, переменные нагрузки - предпочтительнее жесткое крепление.
• Удобство монтажа и обслуживания: Лапы  обычно проще в установке и обеспечивают лучший доступ.
• Вентиляция и охлаждение: Лапы обеспечивают лучший обдув корпуса.
• Вибрации: Фланцевое крепление может обеспечить лучшую виброизоляцию, но требует аккуратности монтажа.

Важное замечание о вентиляторах и кожухах: Тип исполнения напрямую влияет на конструкцию внешнего вентилятора и его защитного кожуха. Двигатели одного типоразмера, но разного исполнения, часто имеют несовместимые кожухи вентиляторов. Это критично при замене двигателя – нельзя просто взять двигатель нужной мощности с неподходящим исполнением, не проверив возможность установки его кожуха.

Заключение

Выбор между исполнением двигателя на лапах, с фланцем, их комбинацией  или другими специализированными типами – это не вопрос предпочтения, а инженерная задача, основанная на требованиях конкретного применения. Понимание принципиальных различий в способе крепления, передаче момента, компактности и особенностях монтажа позволяет сделать оптимальный выбор, обеспечивающий надежную, долговечную и эффективную работу электропривода. Всегда учитывайте монтажный интерфейс вашего оборудования, доступное пространство и условия эксплуатации при подборе двигателя.
