Виды электродвигателей и их параметры

Виды Электродвигателей

   Электродвигатели подразделяются на электродвигатели постоянного и переменного тока. Так как сейчас редко встретишь на современных производствах источники питания постоянного тока. Спрос на этот вид электродвигателей, значительно упал. Зато потребление  электродвигателей переменного тока с развитием экономики, с годами растет. Принцип работы электродвигателей переменного тока строится на создании электромагнитного поля между статором и ротором. Электрический ток проходящий через медную или алюминиевый обмоточный  провод (эмальпровод) создает магнитное поле. Электромагнитная сила тока, вращая ротор электродвигателя, преобразуется в механическую. Различают синхронные и асинхронные электродвигатели.

Синхронные электродвигатели

Синхронные электродвигатели – необходимо в основном для генераторов, компрессоров и т.д., где важно обеспечить постоянную скорость. При таких условиях использования данных электродвигателей самое оптимальное решение, в плане сокращении потерь электричества в сети.

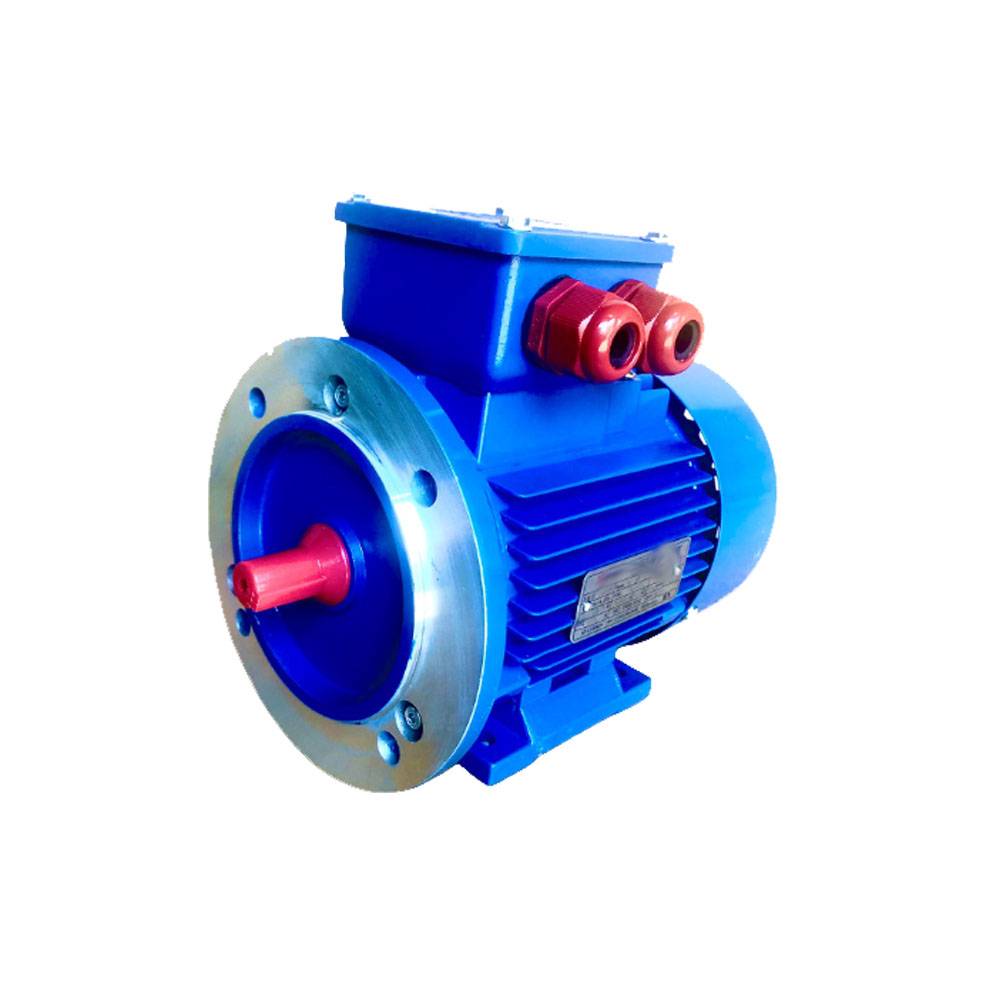

Асинхронные Электродвигатели

На современном этапе экономики, чуть ли не каждый второй электродвигатель  на производствах используется именно асинхронные электродвигатели. Почему асинхронный? Скорость магнитного поля выше чем, скорость вращения ротора электродвигателя, этим обусловлена само название Асинхронный. В комплексе с асинхронным электродвигателем зависимости от задач могут использоваться ЧП. Электродвигатели данного типа в очень широких сферах, где необходим привод для оборудования.

Мощность Электродвигателя

Любое оборудование работает с определенной нагрузкой, будь это вентиляторы, компрессоры, насосы или другое оборудование. Поэтому необходимо рассчитать мощность электродвигателя с учетом  потребляемой оборудованием мощностью. Для этого можно использовать расчетную формулу мощности на валу электродвигателя:

 Обозначении

  • Рм –мощность используемое оборудованием;
  • ηп – КПД передачи.

По мощности электродвигатель лучше выбрать побольше расчетного значения.

Мощность в квт электродвигателя для насоса

Формула по которой можно вычислить мощность электродвигателя насоса

Обозначении

  • K3 – коэффициента запаса;
  • g –коэффициент ускорения свободного падения;
  • Q – обозначение производительности насоса;
  • H – напорное значение насоса ;
  • Y – плотность жидкости перекачиваемой насосом;
  • ηнас – КПД насоса;
  • ηп – КПД передачи.

Расчетное давление насоса вычисляется по формуле:



Мощность электродвигателя для компрессора

Мощность поршневого компрессора находят по формуле:



Обозначении

  • Q – производительность (обьем) компрессора;
  • ηk –КПД поршневого компрессора ;
  • ηп – КПД передачи;
  • K3 – коэффициент запаса.

Значение A находят  по формуле:

Мощность электродвигателя для вентиляторов

Обозначении

  • Q – производительность вентилятора;
  • H – давление на выходе;
  • K3 – коэффициент запаса
  • ηв – КПД вентилятора;
  • ηп – КПД передачи.

Ток Электродвигателя

Если нам необходимо рассчитать ток трехфазного электродвигателя, то зная номинальную мощность электродвигателя, номинальное напряжение, легко можем найти с помощью нижеследующей формулы.



Обозначении

  • PH –мощность электродвигателя;
  • UH —значение напряжения электродвигателя,
  • ηH — коэффициент полезного действия электродвигателя;
  • cosfH — коэффициент мощности электродвигателя.

Зная значение номинального тока, можно высчитать пусковой ток.

пускового тока электродвигателя

Обозначении

  • IH –  значение тока;
  • Кп – кратность постоянного тока к номинальному значению.

Режимы работы электродвигателей

   Во многих случаях требуется работа электродвигателя различных режимах. Некоторые двигатели работают в непрерывном режиме, и может требоваться частое включение и отключение. Ниже перечислим, какие стандартные режимы эксплуатации различаются.

  • S1 :  В данном  режиме работы нагрузка в течение определенного времени постоянна. Иными словами не частое включение.
  • S2 : При работе в таком режиме температура электродвигателя в отрезке его включения не достигает тех значения, которые необходимы. Другими словами режим, когда требуется кратковременное включение электродвигателя.
  • S3 : Эксплуатация, когда электродвигатель периодически выключается и выключается.

Можно сказать частое включение и отключении двигателя в течении определенного времени. При этом, необходимо знать какое количество можно произвести включений за единицу времени.

Мы с Вами рассмотрели основные режимы эксплуатации электродвигателей.

Исполнения электродвигателей по климатике

При подборе электродвигателя необходимо знать каких климатических условий данный двигатель будет эксплуатироваться.

Ниже перечислены обозначения  разных климатических исполнениях:

  • У –Умеренном климате;
  • ХЛ – Холодном климате;
  • ТС – Тропическом Сухом климате;
  • ТВ – Тропическом Влажном климате;
  • Т –Тропическом климате (обобщенное);
  • М – Морском климате;

Цифровое значение после буквенного обозначения марки показывают на тип ее размещения:

  • 1 – работа на "улице";
  • 2 –работа на "улице", но под навесом;
  • 3 – работа в  помещениях;

Степень защиты IP

Степень защиты обозначается буквами IP и двухзначной цифрой (IP54).

Большинство электродвигателей, выпускаемых в настоящее время, имеют степени защиты IP54 и IP55

Подводим итог, при подборе  электродвигателя необходимо учитывать ряд технических условий. В данной статье мы учитывали лишь технические параметры электродвигателя, однако надо учесть его присоединительно-габаритные размеры, что является немаловажным фактором при комплектации с оборудованием. Эту тему мы раскроем в ближайшее время в очередной статье.
