- Мощность — 0.25 кВт
- Обороты — 3000 об/мин
- Габариты — 218х127х112 мм
- Вес — 3.8 кг
- Страна производитель — Россия, г.Медногорск
цена по запросу
Общепромышленные электродвигатели — АИР 56В2
- Мощность 0.25 кВт
- Обороты 3000 об/мин
- Габариты 218х127х112 мм
- Вес 3.8 кг
- Страна производитель Китай, бренд РФ
- Напряжение 220/380 Вольт
- Номинальный ток 0,73 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
- Габарит 56
Конструктивные исполнения по способу монтажа: IM1081 АИР 56В2 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d1 |
b1 |
h5 | ||||||
АИР 56 |
2,4 |
218 |
148 |
127 |
23 |
71 |
90 |
56 |
5,8 |
11 |
4 |
12,5 | ||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 56В2 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 |
d24 | ||
АИР 56 |
2,4 |
218 |
148 |
127 |
23 |
71 |
90 |
56 |
5,8 |
10 |
115 |
95 |
11 |
4 |
12,5 |
140 |
Конструктивные исполнения по способу монтажа: IM2181,IM3681 АИР 56В2 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
d30 |
h31 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 |
h10 | |||||
АИР 56 |
2; 4 |
203 |
120 |
141 |
23 |
71 |
90 |
56 |
5.8 |
М5/М6 |
65/85 |
50/70 |
11 |
4 |
13 |
7 | |||
Описание электродвигателя АИР 56В2
АИР 56В2 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя

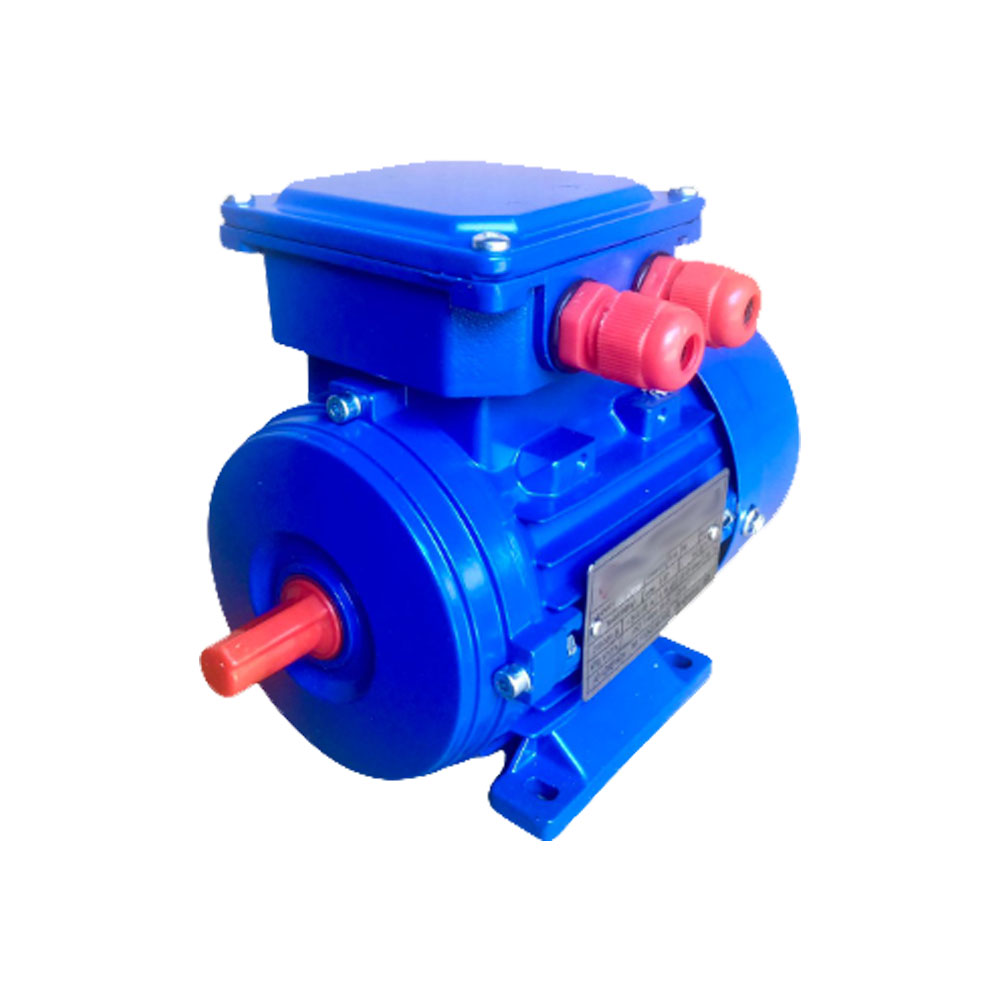

- Исполнение IM1081 (лапы)

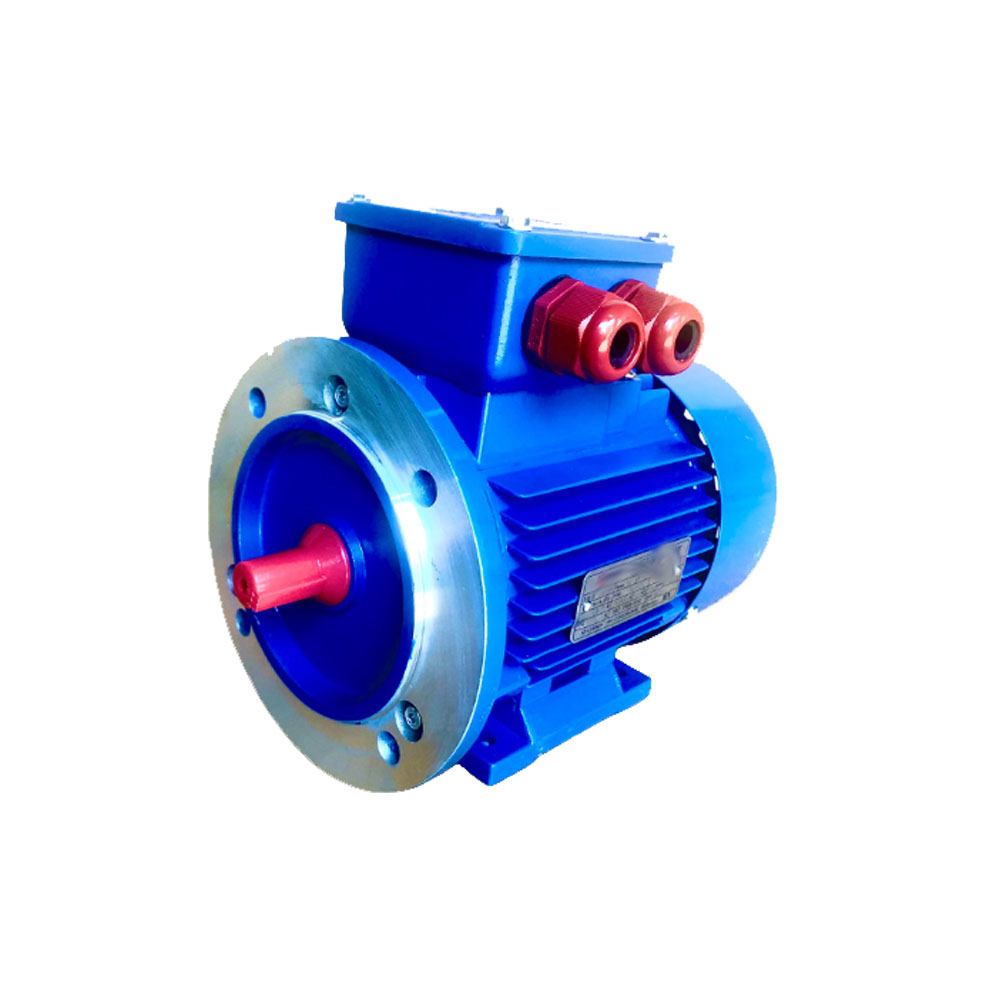

- Исполнение IM2081 (лапы+фланец)

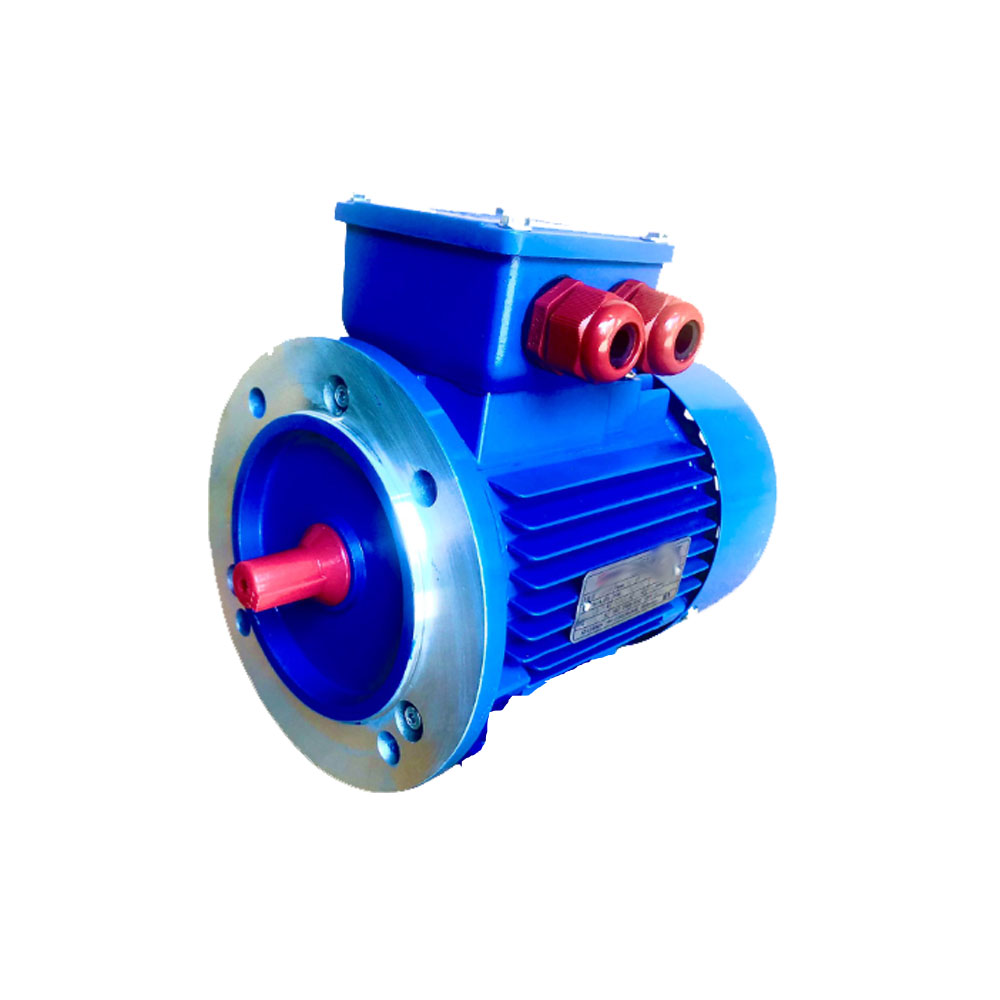

- Исполнение IM3081 (фланец)

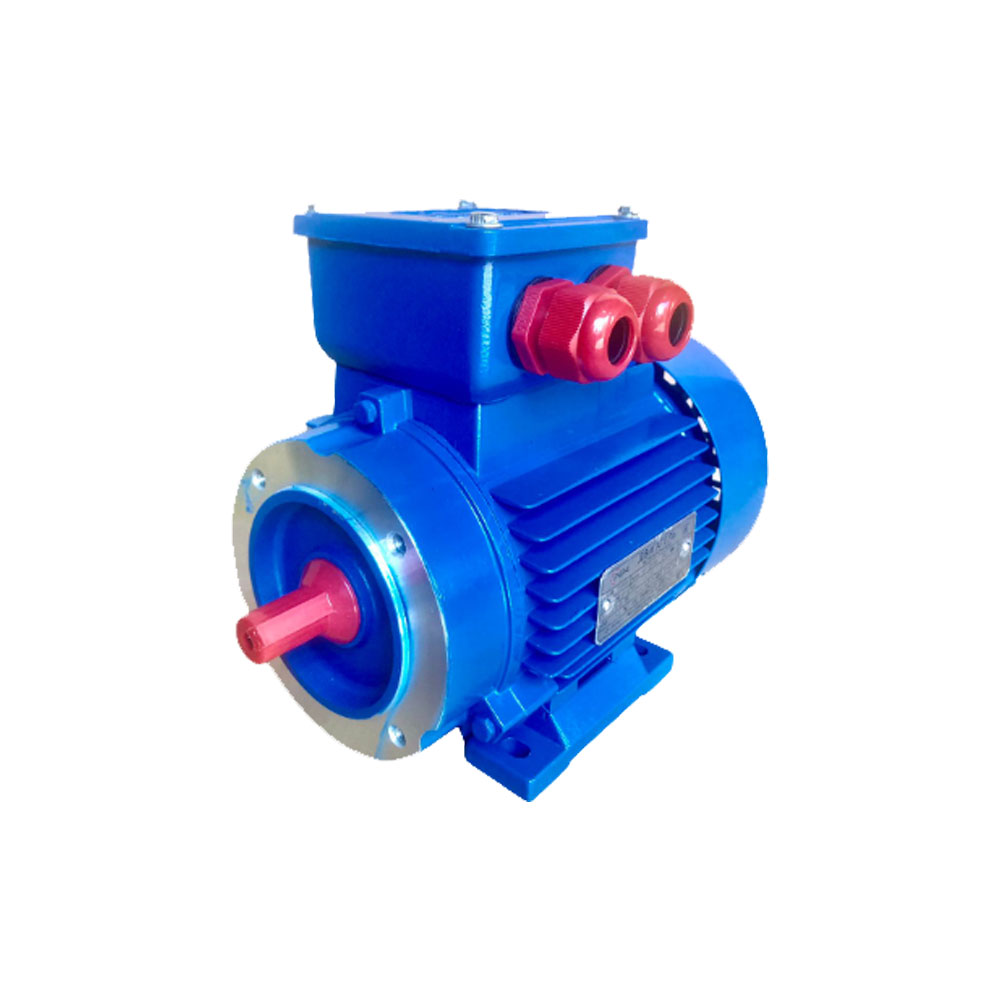

- Исполнение IM2181 (малый фланец+лапы)
- Исполнение IM3681 (малый фланец)
Технические характеристики
- Мощность 0.25 кВт
- Обороты 3000 об/мин
- Габариты 218х127х112 мм
- Вес 3.8 кг
- Страна производитель Китай, бренд РФ
- Напряжение 220/380 Вольт
- Номинальный ток 0,73 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АИР 56В2
Вся продукция имеет сертификаты системы ГОСТ.
