- Габарит — 90
- Мощность — 2.2 кВт
- Обороты — 2810 об/мин
- Напряжение — 220 Вольт
- Вес — 16.1 кг
Общепромышленные электродвигатели стандарта DIN — АИС 90 L2
Конструктивные исполнения по способу монтажа: IM1081 АИС90L2 - размеры и схема
![](/storage/files/uploads/image/ais1.jpg)
Тип двигателя |
Число полю сов |
Габаритные, установочные и присоединительные размеры | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
AD |
М |
Р |
N |
Е |
С |
В |
Н |
А |
К |
F |
D | |||||
АИС90L |
2,4,6,8 |
340 |
230 |
165 |
200 |
130 |
50 |
56 |
125 |
90 |
140 |
10x13 |
8 |
24 |
Конструктивные исполнения по способу монтажа:IM3081 АИС90L2 - размеры и схема
![](/storage/files/uploads/image/ais2.jpg)
Тип двигателя |
Число полю сов |
Габаритные, установочные и присоединительные размеры | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
AD |
М |
Р |
N |
Е |
С |
В |
Н |
А |
К |
F |
D | ||
АИС90L |
2,4,6,8 |
340 |
230 |
165 |
200 |
130 |
50 |
56 |
125 |
90 |
140 |
10x13 |
8 |
24 |
Конструктивные исполнения по способу монтажа:IM2181 АИС90L2 - размеры и схема
![](/storage/files/uploads/image/ais2-1.jpg)
Тип двигателя |
Число полю сов |
Габаритные, установочные и присоединительные размеры | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
AD |
М |
N |
Е |
С |
В |
Н |
А |
К |
F |
D | ||
АИС90L |
2,4,6,8 |
340 |
230 |
115 |
95 |
50 |
56 |
125 |
90 |
140 |
10x13 |
8 |
24 |
Описание электродвигателя АИС90L2
АИС90L2 - это стандартный асинхронный многофазный двигатель. Сделан согласно европейскому стандарту DIN (Deutsches Institut für Normung e.V.), специализирован с целью привода элементов и имеет самое широкое применение среди всех типов электродвигателей, особенно в промышленности, а также технике. Питание двигателя осуществляется от трехфазной электросети 380/660 V. Сфера использования подобного мотора весьма многообразна.
Область применения
Двигатели АИС китайского и российского производства нашли свое применение в бытовой технике, различных технологических устройствах, компрессорных установках, сельском хозяйстве, во вспомогательных промышленных приводах и т.д.
Преимущества
По техническим характеристикам двигатели серии АИС не уступают известным европейским аналогам, но они значительно доступнее по стоимости и стоимости обслуживания.
Монтажное исполнение электродвигателя:

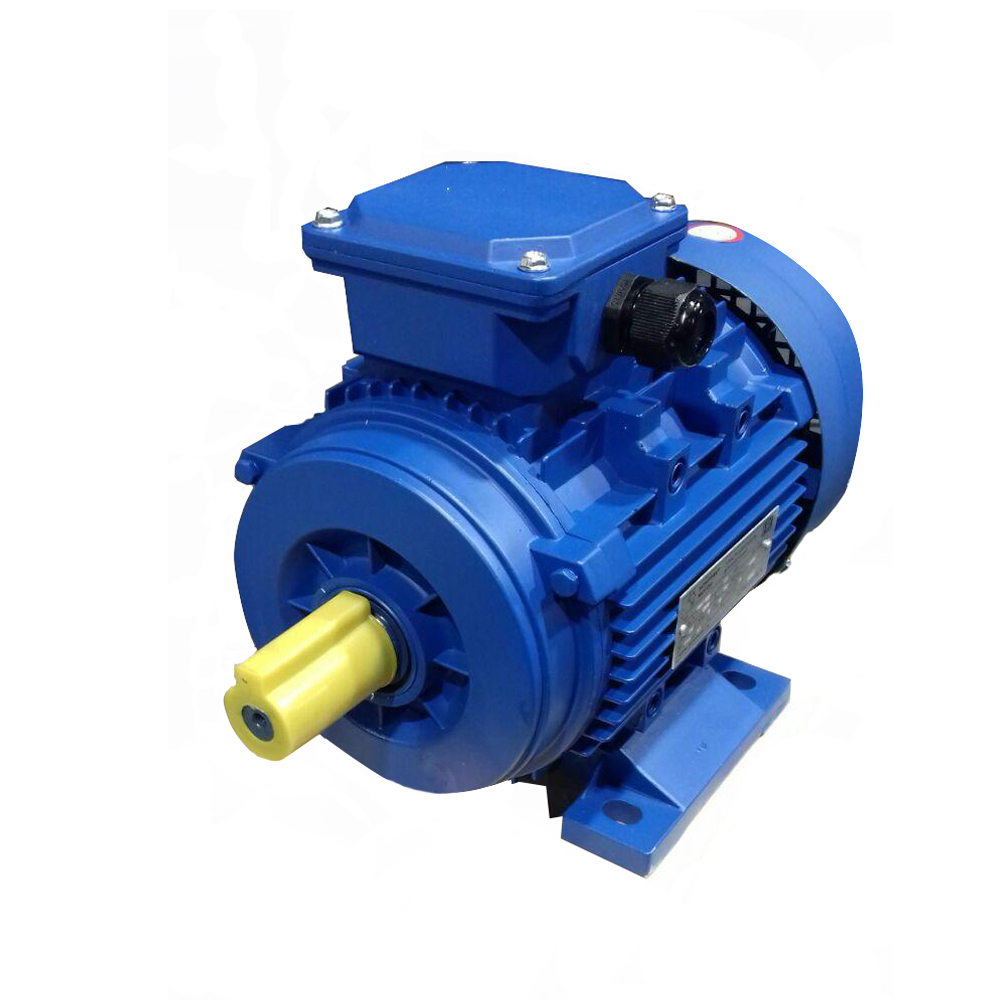

- Исполнение IM1081 (лапы)

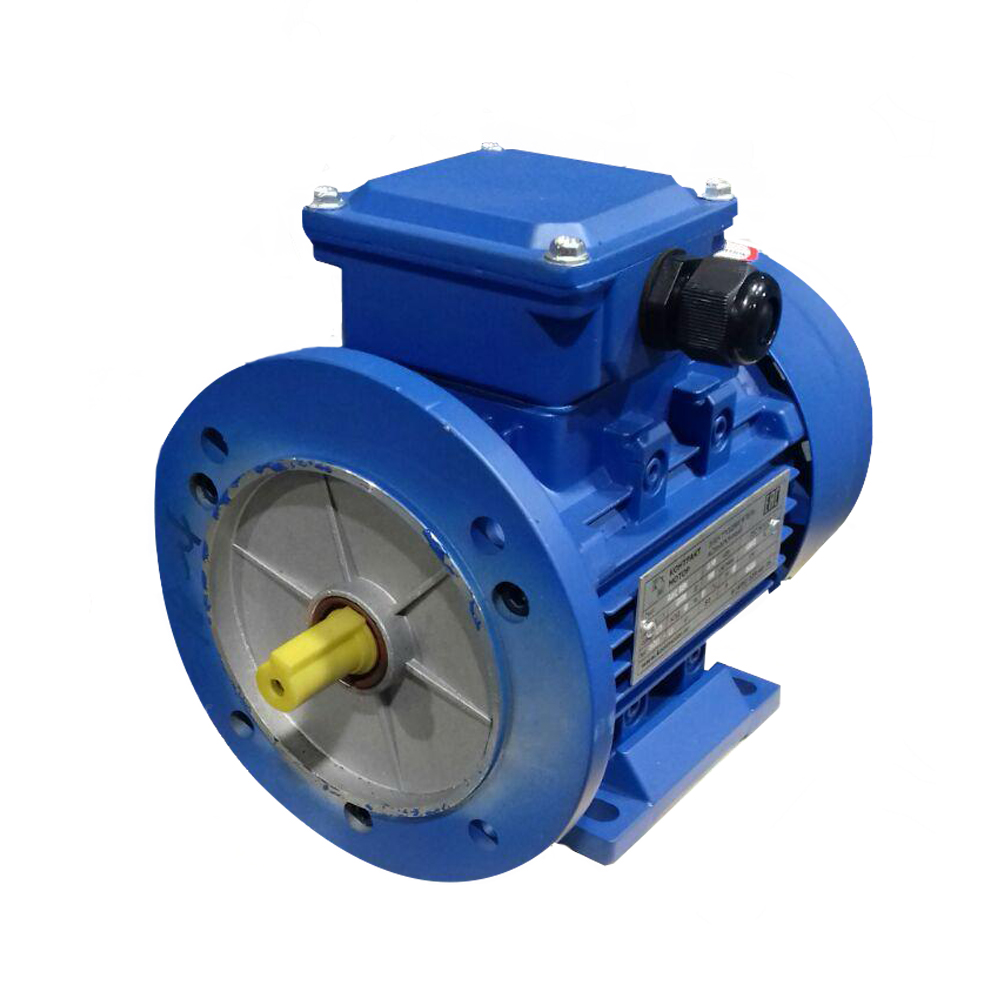

- Исполнение IM2081 (лапы+фланец)

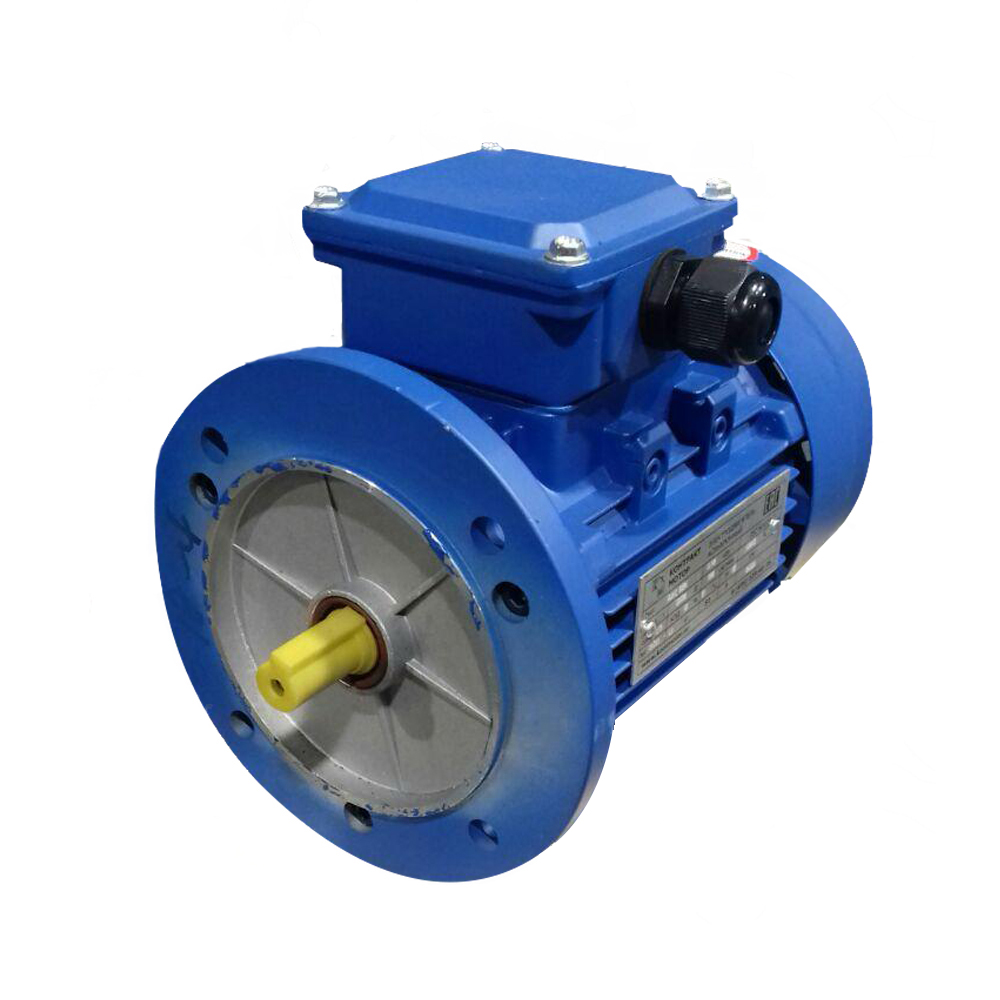

- Исполнение IM3081 (фланец)

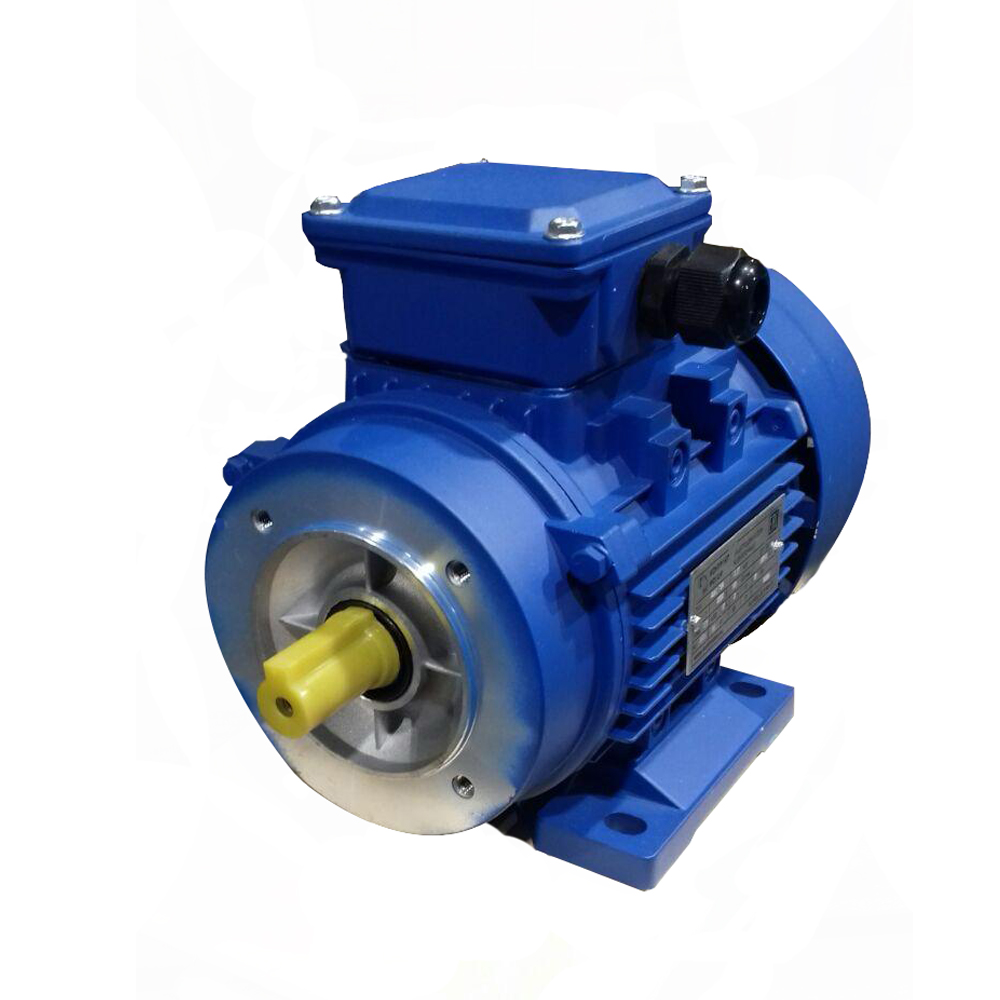

- Исполнение IM2181 (малый фланец+лапы)

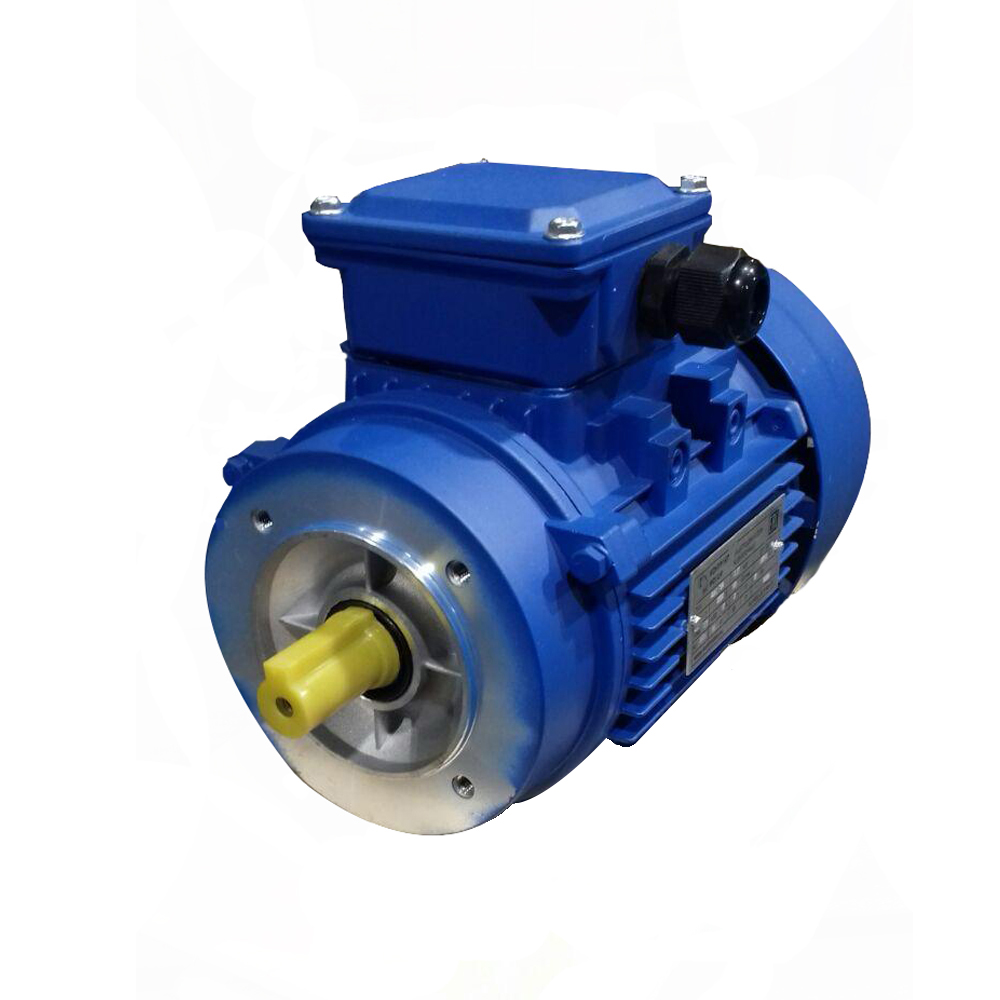

- Исполнение IM3681 (малый фланец)
Для моторов небольшой мощности учтены следующие виды фланцев
- IM2181 - лапы + небольшой фланец, IMB34A(B)
- IM3681 – малый фланец, IMB14A(В)
Аналоги
Взамен двигателям электрическим АИС можно подобрать моторы «премиум класса» концерна Siemens, которые отличаются своей надежностью, долговечностью и экономичностью. Так как те и другие производятся по стандарту DIN, то технические параметры и присоединительные размеры полностью совпадают. Ознакомиться с ассортиментом компании Siemens можно на нашем сайте.
Технические характеристики
- Мощность 2.2 кВт
- Обороты 3000 об/мин
- Габариты 340х175х230 мм
- Вес 23.0 кг
- Страна производитель Китай, бренд РФ
Сертификат на электродвигатель АИС90L2
Вся продукция имеет сертификаты системы DIN.
