- Мощность — 1.5 кВт
- Обороты — 1500 об/мин
- Габариты — 300х180х160 мм
- Вес — 14.7 кг
- Страна производитель — Белоруссия, г.Лунинец
9 850 р.
Общепромышленные электродвигатели — АИР 80В4
- Мощность 1.5 кВт
- Обороты 1500 об/мин
- Габариты 300х180х160 мм
- Вес 14.7 кг
- Страна производитель Китай, бренд РФ
- Напряжение 220/380 Вольт
- Номинальный ток 3,7 А
- Класс защиты IP 55
- Климатическое исполнение У2, У3
- Габарит 80
Конструктивные исполнения по способу монтажа: IM1081 АИР 80В4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||
АИР 80 В | 2,4,6,8 | 320 | 207 | 175 | 50 | 100 | 125 | 80 | 10 | 22 | 6 | 24,5 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 80В4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
АИР 80 В | 2,4,6,8 | 320 | 207 | 175 | 50 | 100 | 125 | 80 | 10 | 11 | 165 | 130 | 22 | 6 | 24,5 | 200 |
Конструктивные исполнения по способу монтажа: IM2181,IM3681 АИР 80В4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | d30 | h31 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | h10 | ||
АИР 80В | 2; 4; 6; 8 | 320,5 | 190 | 205 | 50 | 100 | 125 | 80 | 10 | М8 | 100 | 80 | 22 | 6 | 25 | 9 |
Описание электродвигателя АИР 80В4
АИР 80В4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя

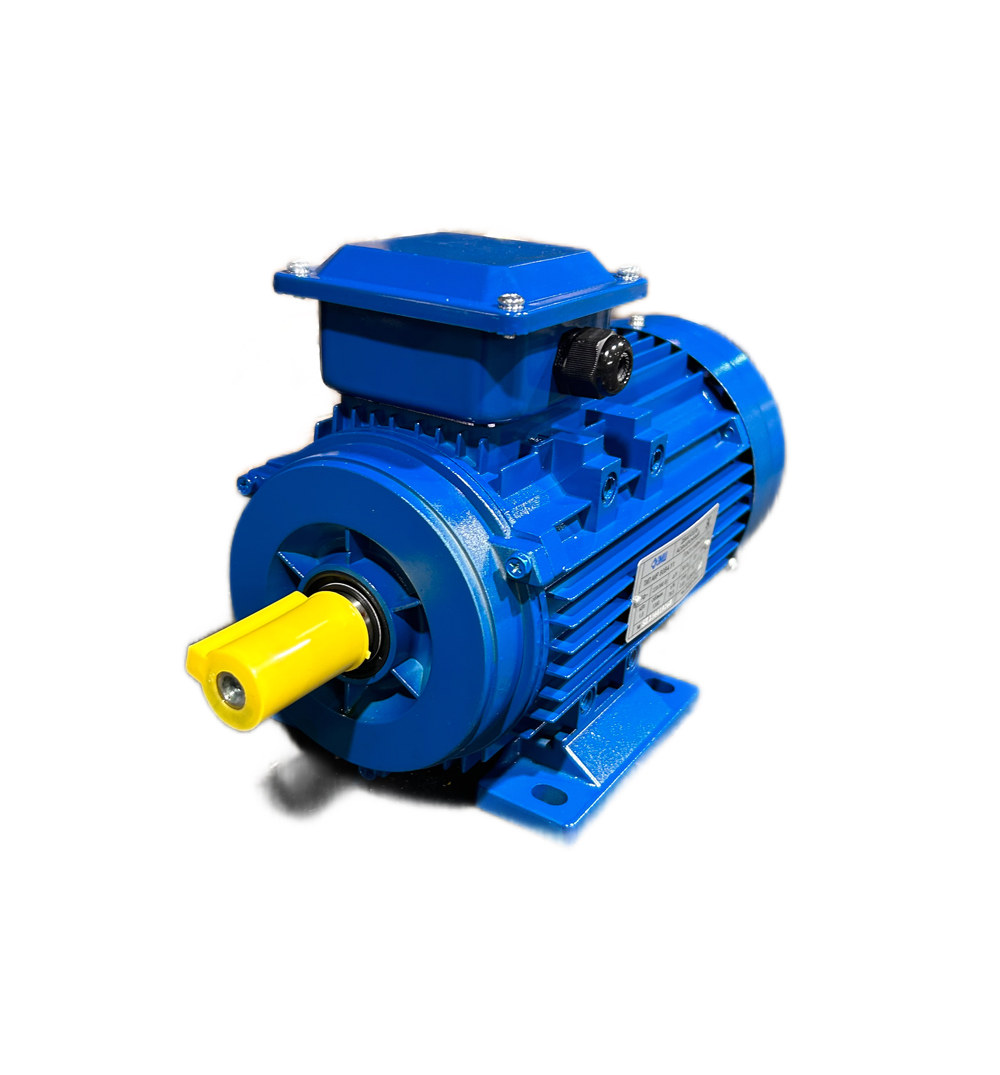

- Исполнение IM1081 (лапы)

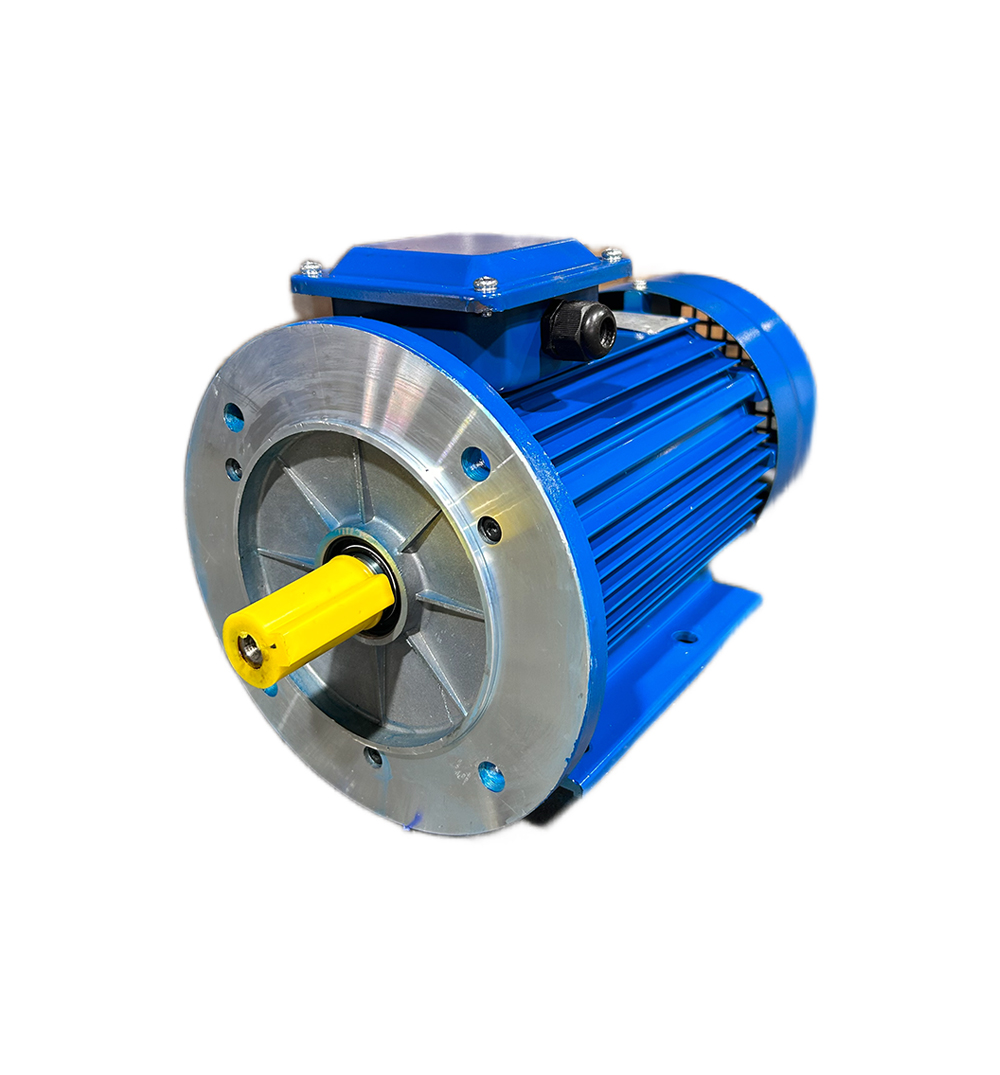

- Исполнение IM2081 (лапы+фланец)

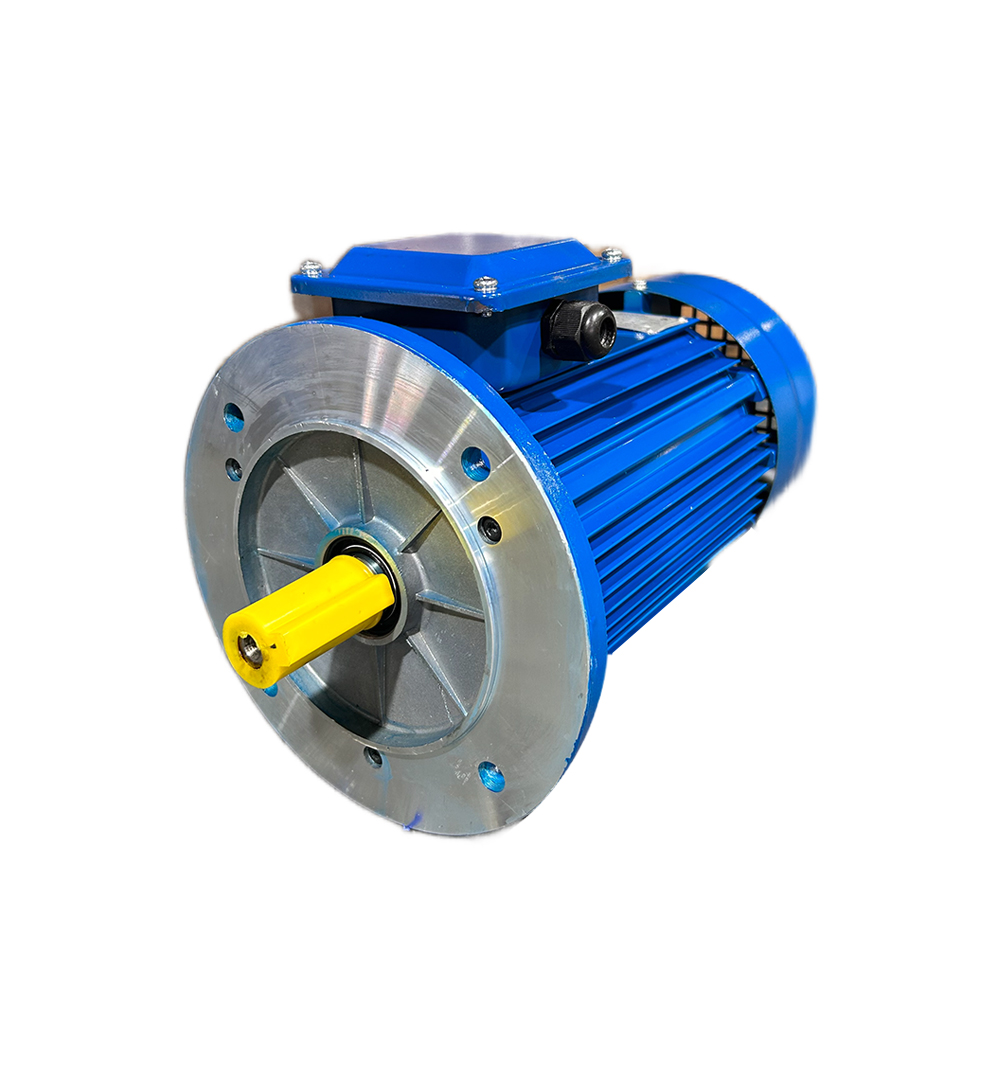

- Исполнение IM3081 (фланец)
- Исполнение IM2181 (малый фланец+лапы)
- Исполнение IM3681 (малый фланец)
Технические характеристики
- Мощность 1.5 кВт
- Обороты 1500 об/мин
- Габариты 300х180х160 мм
- Вес 14.7 кг
- Страна производитель Китай, бренд РФ
- Напряжение 220/380 Вольт
- Номинальный ток 3,7 А
- Класс защиты IP 55
- Климатическое исполнение У2
Сертификат на электродвигатель АИР 80В4
Вся продукция имеет сертификаты системы ГОСТ.
