- Мощность — 200.0 кВт
- Обороты — 1500 об/мин
- Габариты — 1290x765x680 мм
- Вес — 1150 кг
- Страна производитель — Россия, г.Владимир
цена по запросу

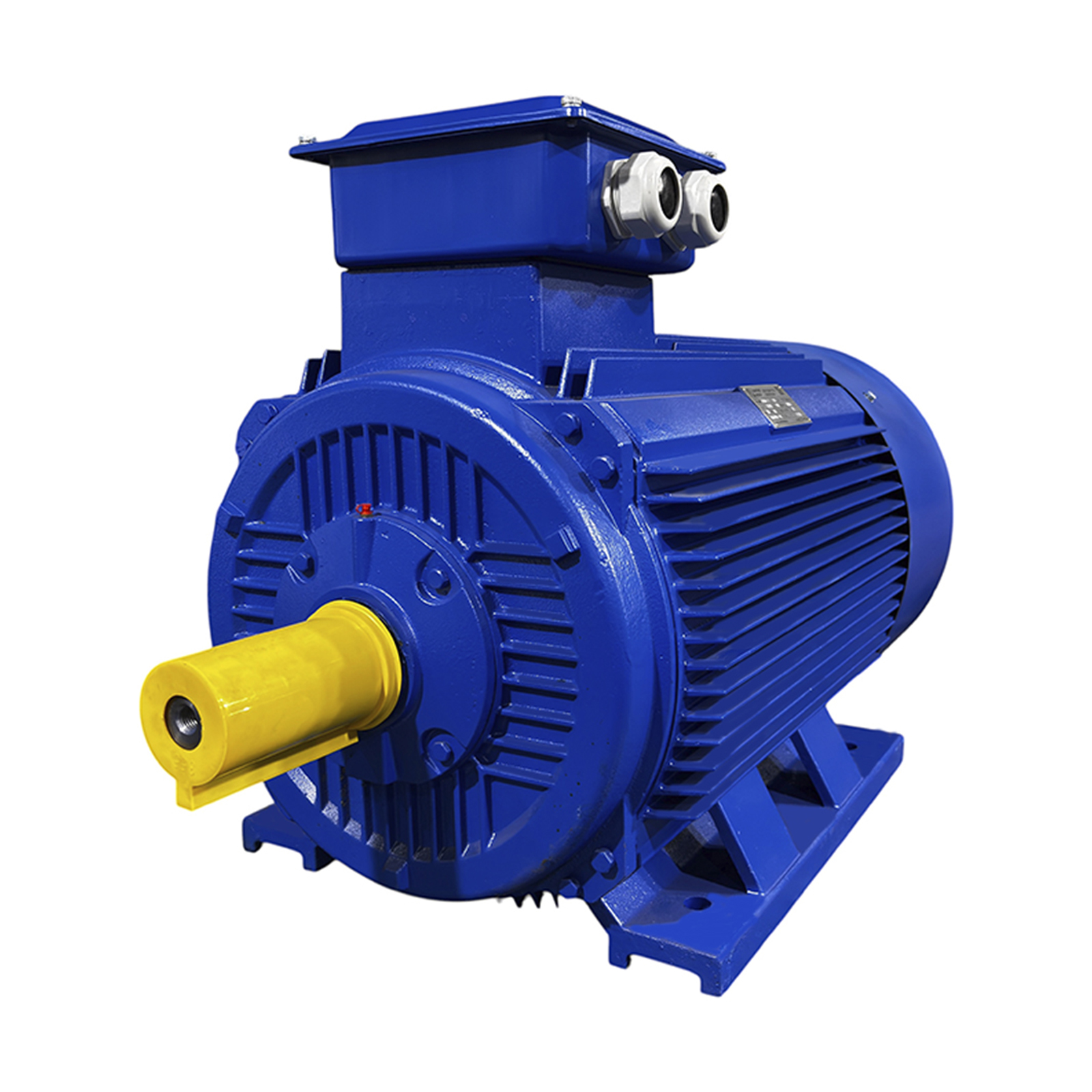

Общепромышленные электродвигатели — АИР 315М4
- Мощность 200.0 кВт
- Обороты 1500 об/мин
- Габариты 1290x765x680 мм
- Вес 1130 кг
- Страна производитель Китай, бренд РФ
- Напряжение 380/660 Вольт
- Номинальный ток 359,4 А
- Класс защиты IP 55
- Климатическое исполнение У2, У3
- Габарит 315
Конструктивные исполнения по способу монтажа: IM1081 АИР 315М4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||
АИР 315 М | 4,8,10,12 | 1315 | 750 | 630 | 170 | 406 | 508 | 315 | 28 | 90 | 25 | 95 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 315М4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
АИР 315 М | 4,8,10,12 | 1315 | 750 | 630 | 170 | 406 | 508 | 315 | 28 | 24 | 600 | 550 | 90 | 25 | 95 | 660 |
Описание электродвигателя АИР 315М4
АИР 315М4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя
- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 200.0 кВт
- Обороты 1500 об/мин
- Габариты 1290x765x680 мм
- Вес 1130 кг
- Страна производитель Китай, бренд РФ
- Напряжение 380/660 Вольт
- Номинальный ток 359,4 А
- Класс защиты IP 55
- Климатическое исполнение У2
Сертификат на электродвигатель АИР 315М4
Вся продукция имеет сертификаты системы ГОСТ.
