- Мощность — 90.0 кВт
- Обороты — 1500 об/мин
- Габариты — 965x630x545 мм
- Вес — 515 кг
- Страна производитель — Россия, г.Владимир
260 550 р.

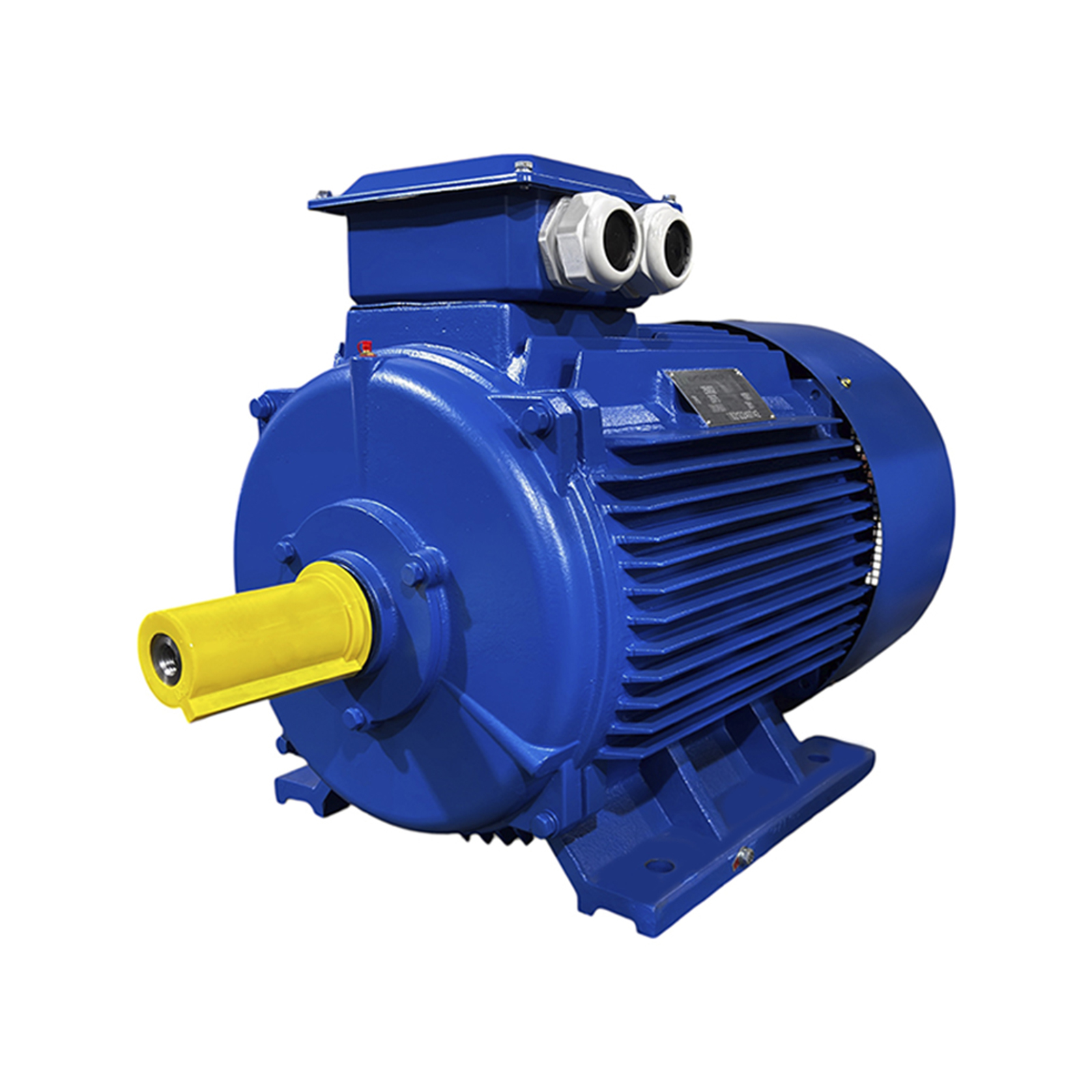

Общепромышленные электродвигатели — АИР 250М4
- Мощность 90.0 кВт
- Обороты 1500 об/мин
- Габариты 965x630x545 мм
- Вес 485 кг
- Страна производитель Китай, бренд РФ
- Напряжение 380/660 Вольт
- Номинальный ток 167,2 А
- Класс защиты IP 55
- Климатическое исполнение У2, У3
- Габарит 250
Конструктивные исполнения по способу монтажа: IM1081 АИР 250М4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||
АИР 250 М | 4,6 | 930 | 595 | 495 | 140 | 349 | 406 | 250 | 24 | 75 | 20 | 79,5 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 250М4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
АИР 250 М | 4,6 | 930 | 595 | 495 | 140 | 349 | 406 | 250 | 24 | 19 | 500 | 450 | 75 | 20 | 79,5 | 550 |
Описание электродвигателя АИР 250М4
АИР 250М4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя
- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 90.0 кВт
- Обороты 1500 об/мин
- Габариты 965x630x545 мм
- Вес 485 кг
- Страна производитель Китай, бренд РФ
- Напряжение 380/660 Вольт
- Номинальный ток 167,2 А
- Класс защиты IP 55
- Климатическое исполнение У2
Сертификат на электродвигатель АИР 250М4
Вся продукция имеет сертификаты системы ГОСТ.
