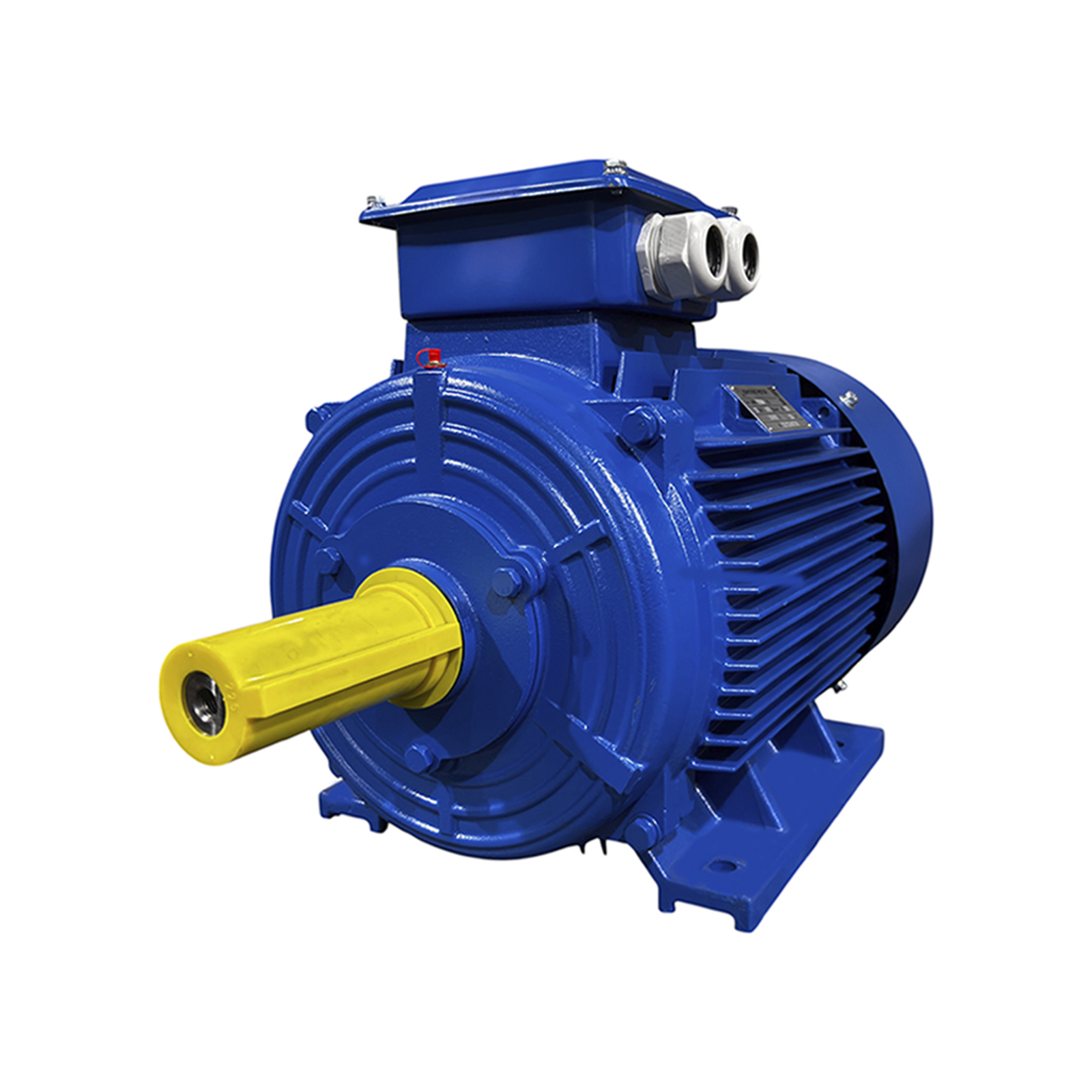

Общепромышленные электродвигатели — АИР 225М4
- Мощность 55.0 кВт
- Обороты 1500 об/мин
- Габариты 865x535x458 мм
- Вес 331 кг
- Страна производитель Китай, бренд РФ
- Напряжение 380/660 Вольт
- Номинальный ток 101,8 А
- Класс защиты IP 55
- Климатическое исполнение У2, У3
- Габарит 225
Конструктивные исполнения по способу монтажа: IM1081 АИР 225М4 - размеры и схема
|
Тип двигателя
|
Число полюсов
|
Габаритные размеры, мм
|
Установочные и присоединительные размеры, мм
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
l30
|
h31
|
d30
|
l1
|
l10
|
b10
|
h
|
d10
|
d1
|
b1
|
h5
|
||
|
АИР 225 М
|
4,6,8
|
870
|
515
|
415
|
140
|
311
|
356
|
225
|
19
|
65
|
18
|
69
|
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 225М4 - размеры и схема
|
Тип двигателя
|
Число полюсов
|
Габаритные размеры, мм
|
Установочные и присоединительные размеры, мм
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
l30
|
h31
|
d30
|
l1
|
l10
|
b10
|
h
|
d10
|
d22
|
d20
|
d25
|
d1
|
b1
|
h5
|
d24
|
||
|
АИР 225 М
|
4,6,8
|
870
|
515
|
415
|
140
|
311
|
356
|
225
|
19
|
19
|
500
|
450
|
65
|
18
|
69
|
550
|
Описание электродвигателя АИР 225М4
АИР 225М4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя
- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 55.0 кВт
- Обороты 1500 об/мин
- Габариты 865x535x458 мм
- Вес 331 кг
- Страна производитель Китай, бренд РФ
- Напряжение 380/660 Вольт
- Номинальный ток 101,8 А
- Класс защиты IP 55
- Климатическое исполнение У2
Сертификат на электродвигатель АИР 225М4
Вся продукция имеет сертификаты системы ГОСТ.
