Общепромышленные электродвигатели стандарта DIN — АИС 132 МВ2
Конструктивные исполнения по способу монтажа: IM1081 АИС132МВ2 - размеры и схема
Тип двигателя |
Число полю сов |
Габаритные, установочные и присоединительные размеры | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
AD |
М |
Р |
N |
Е |
С |
В |
Н |
А |
К |
F |
D | |||||
АИС132М |
2,4,6,8 |
510 |
338 |
265 |
300 |
230 |
80 |
89 |
178 |
132 |
216 |
12x16 |
10 |
38 | |||
Конструктивные исполнения по способу монтажа:IM3081 АИС132МВ2 - размеры и схема
Тип двигателя |
Число полю сов |
Габаритные, установочные и присоединительные размеры | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
AD |
М |
Р |
N |
Е |
С |
В |
Н |
А |
К |
F |
D | ||
АИС132М |
2,4,6,8 |
510 |
338 |
265 |
300 |
230 |
80 |
89 |
178 |
132 |
216 |
12x16 |
10 |
38 |
Конструктивные исполнения по способу монтажа:IM2181 АИС132МВ2 - размеры и схема
Тип двигателя |
Число полю сов |
Габаритные, установочные и присоединительные размеры | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
AD |
М |
N |
Е |
С |
В |
Н |
А |
К |
F |
D | ||
АИС132М |
2,4,6,8 |
510 |
338 |
165 |
130 |
80 |
89 |
178 |
132 |
216 |
12x16 |
10 |
38 |
Описание электродвигателя АИС132МВ2
АИС132МВ2 - это стандартный асинхронный многофазный двигатель. Сделан согласно европейскому стандарту DIN (Deutsches Institut für Normung e.V.), специализирован с целью привода элементов и имеет самое широкое применение среди всех типов электродвигателей, особенно в промышленности, а также технике. Питание двигателя осуществляется от трехфазной электросети 380/660 V. Сфера использования подобного мотора весьма многообразна.
Область применения
Двигатели АИС китайского и российского производства нашли свое применение в бытовой технике, различных технологических устройствах, компрессорных установках, сельском хозяйстве, во вспомогательных промышленных приводах и т.д.
Преимущества
По техническим характеристикам двигатели серии АИС не уступают известным европейским аналогам, но они значительно доступнее по стоимости и стоимости обслуживания.
Монтажное исполнение электродвигателя:

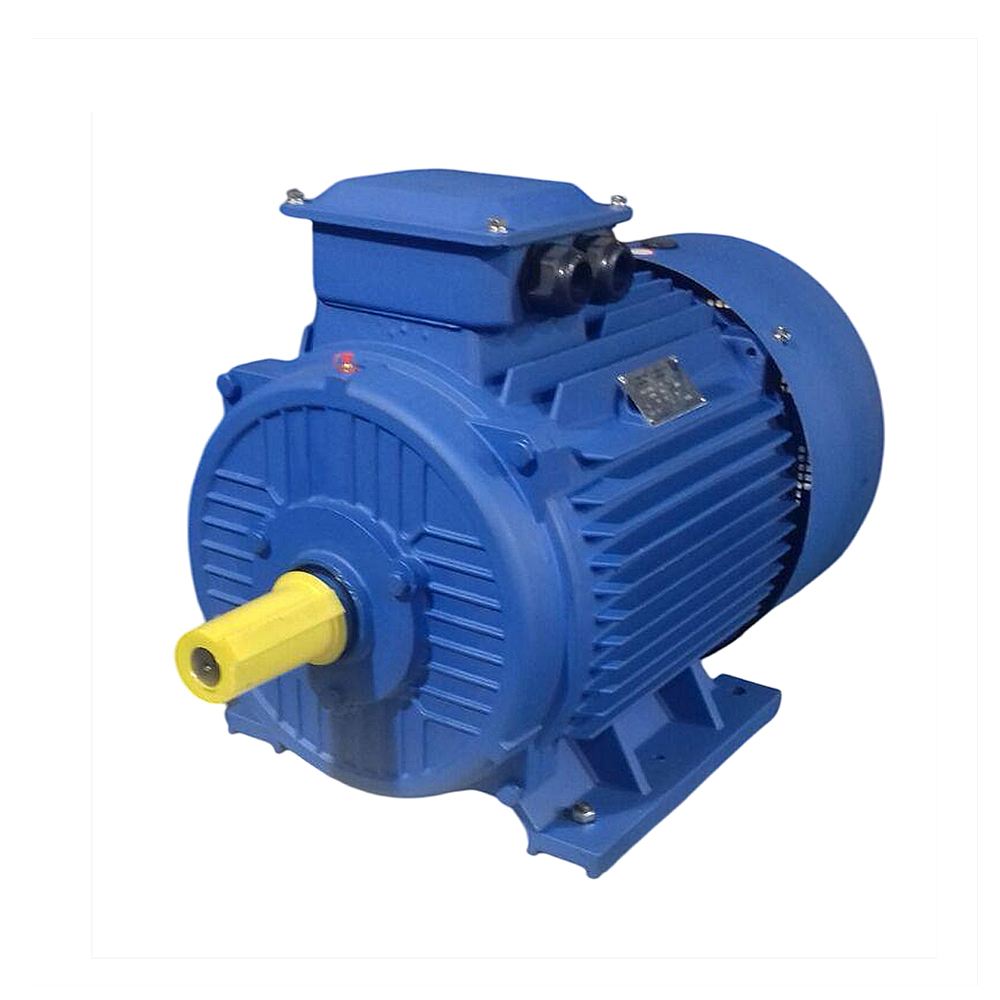

- Исполнение IM1081 (лапы)

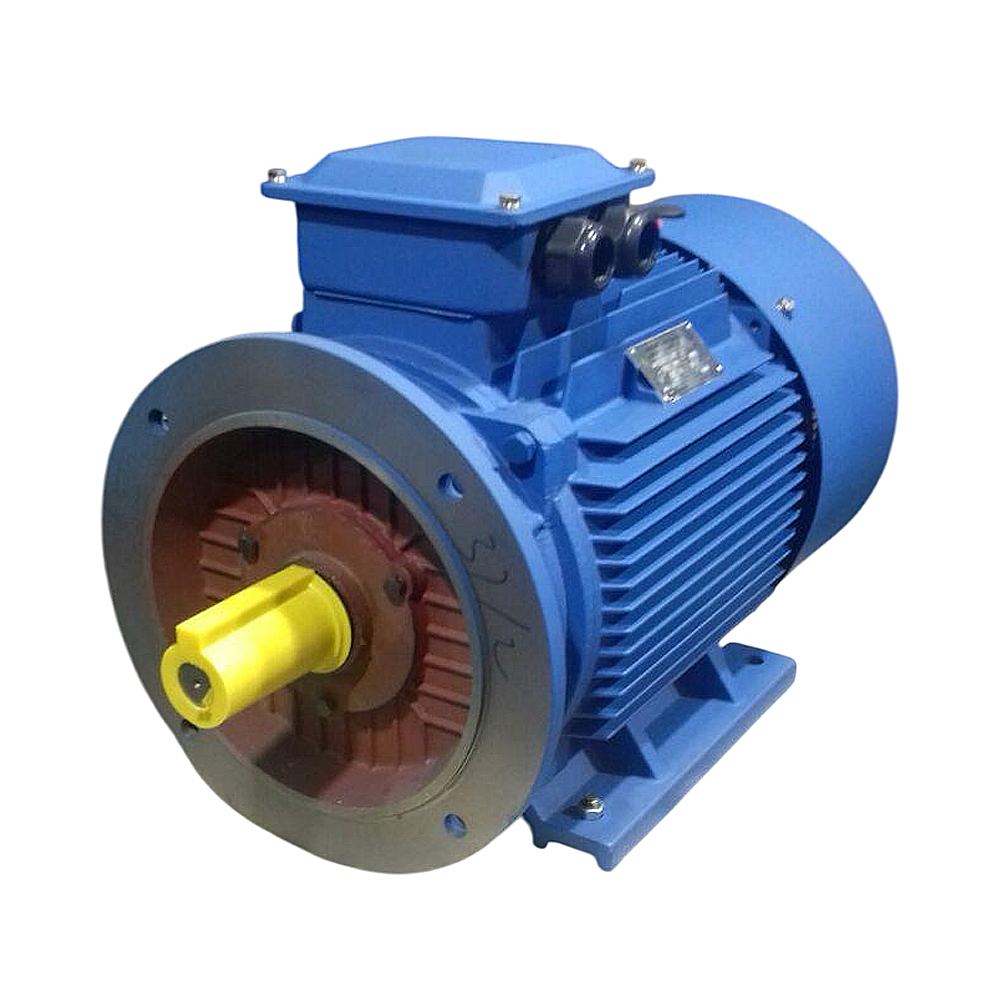

- Исполнение IM2081 (лапы+фланец)

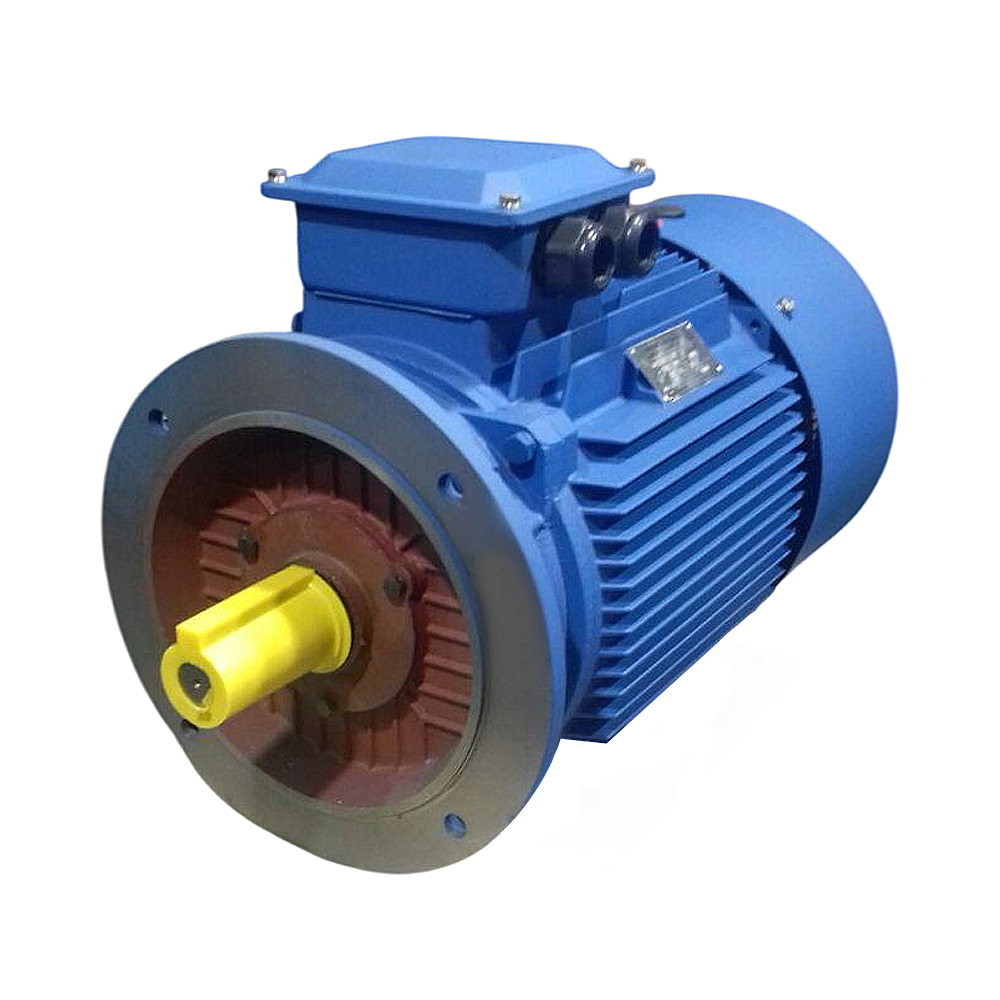

- Исполнение IM3081 (фланец)

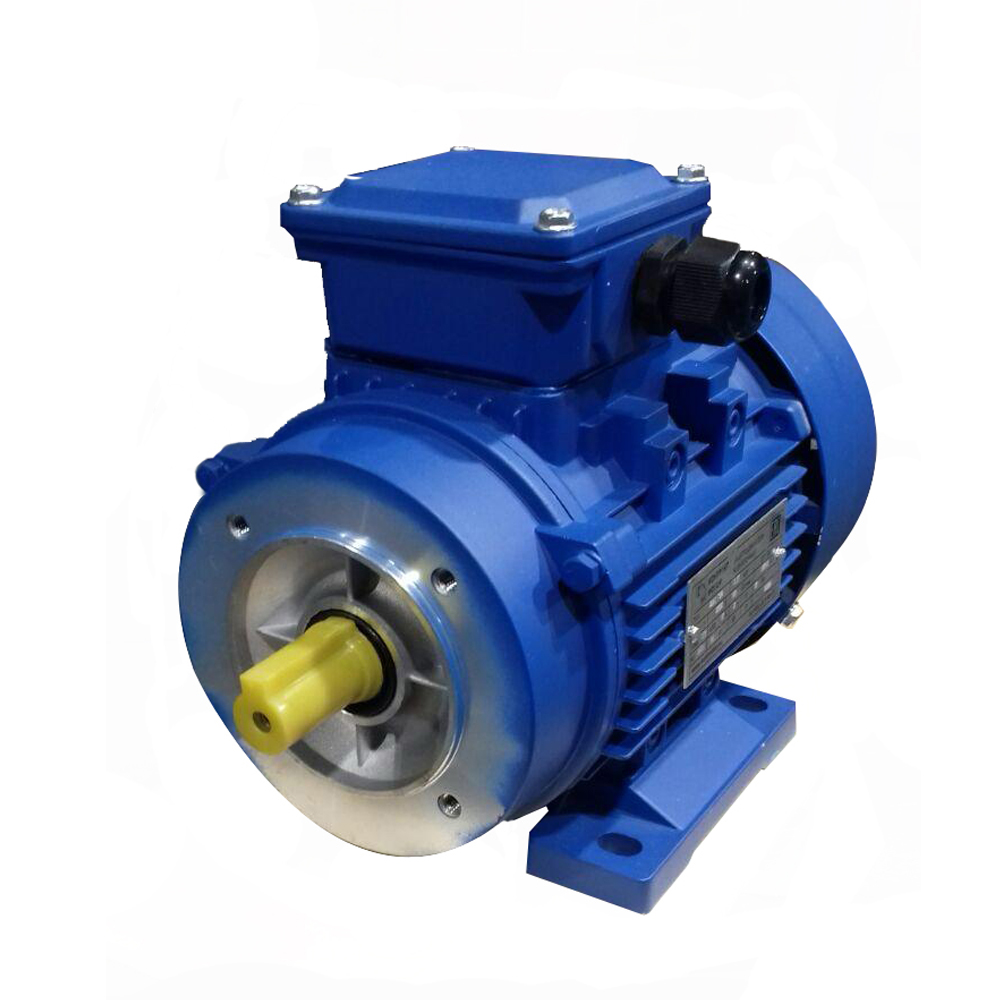

- Исполнение IM2181 (малый фланец+лапы)

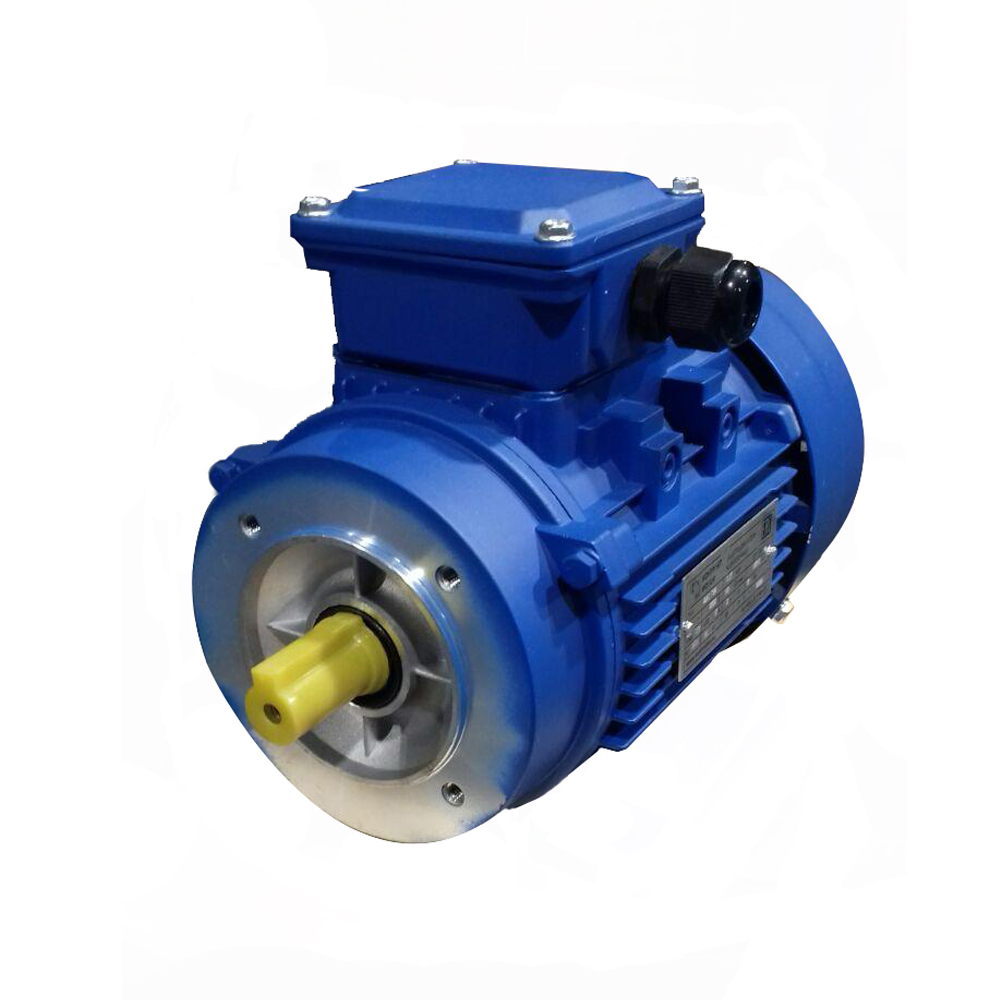

- Исполнение IM3681 (малый фланец)
Для моторов небольшой мощности учтены следующие виды фланцев
- IM2181 - лапы + небольшой фланец, IMB34A(B)
- IM3681 – малый фланец, IMB14A(В)
Аналоги
Взамен двигателям электрическим АИС можно подобрать моторы «премиум класса» концерна Siemens, которые отличаются своей надежностью, долговечностью и экономичностью. Так как те и другие производятся по стандарту DIN, то технические параметры и присоединительные размеры полностью совпадают. Ознакомиться с ассортиментом компании Siemens можно на нашем сайте.
Технические характеристики
- Мощность 11 кВт
- Обороты 3000 об/мин
- Габариты 510х260х338 мм
- Вес 73.0 кг
- Страна производитель Китай, бренд РФ
Сертификат на электродвигатель АИС132МВ2
Вся продукция имеет сертификаты системы DIN.
