Общепромышленные электродвигатели — АДМ 90L4
Конструктивные исполнения по способу монтажа: IM1081 АДМ 90L4 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d1 |
b1 |
h5 | ||||||
АДМ 90 L |
2,4,6,8 |
350 |
217 |
175 |
50 |
125 |
140 |
90 |
10 |
24 |
8 |
27 | ||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АДМ 90L4 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 |
d24 | ||
АДМ 90 L |
2,4,6,8 |
350 |
217 |
175 |
50 |
125 |
140 |
90 |
10 |
14 |
215 |
180 |
24 |
8 |
27 |
250 |
Конструктивные исполнения по способу монтажа: IM2181,IM3681 АДМ 90L4 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
d30 |
h31 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 |
h10 | |||||
АДМ 90L |
2; 4; 6; 8 |
337 |
210 |
225 |
50 |
125 |
140 |
90 |
10 |
М8 |
115 |
95 |
24 |
8 |
27 |
9 | |||
Описание электродвигателя АДМ 90L4
АДМ 90L4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя

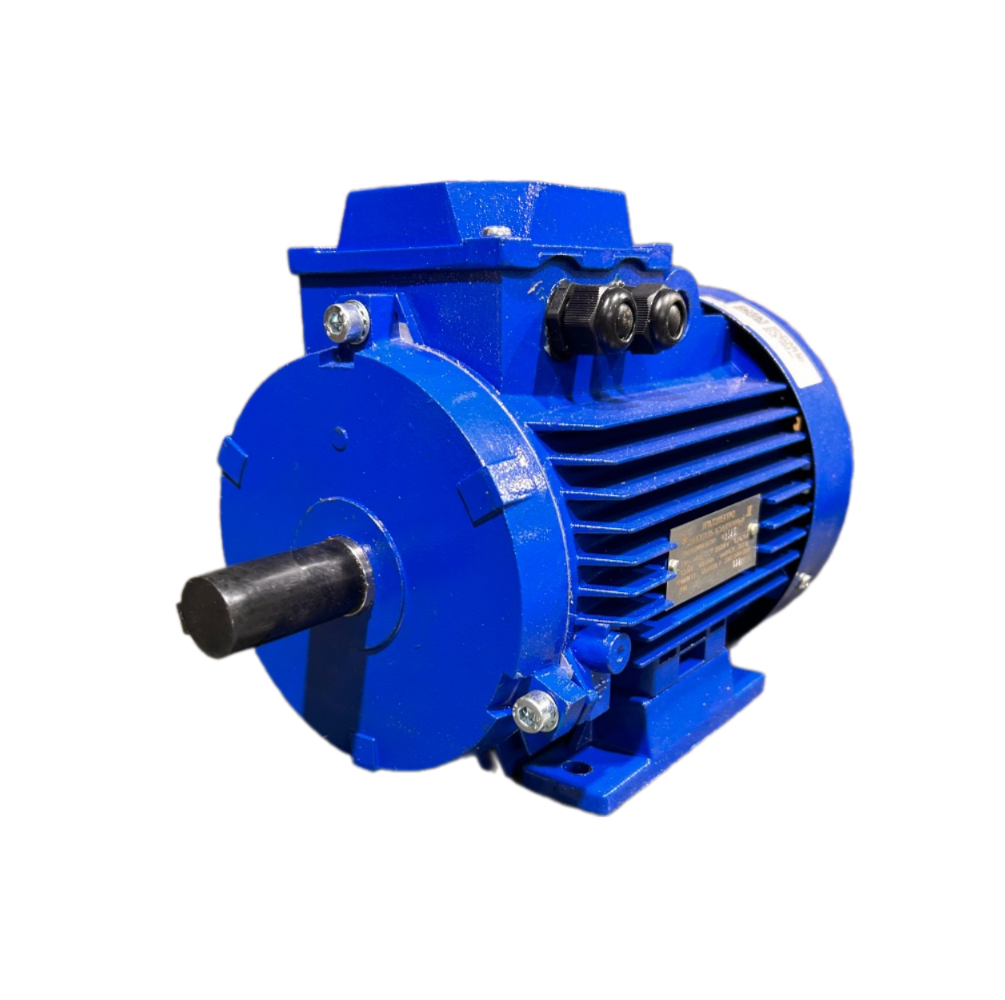

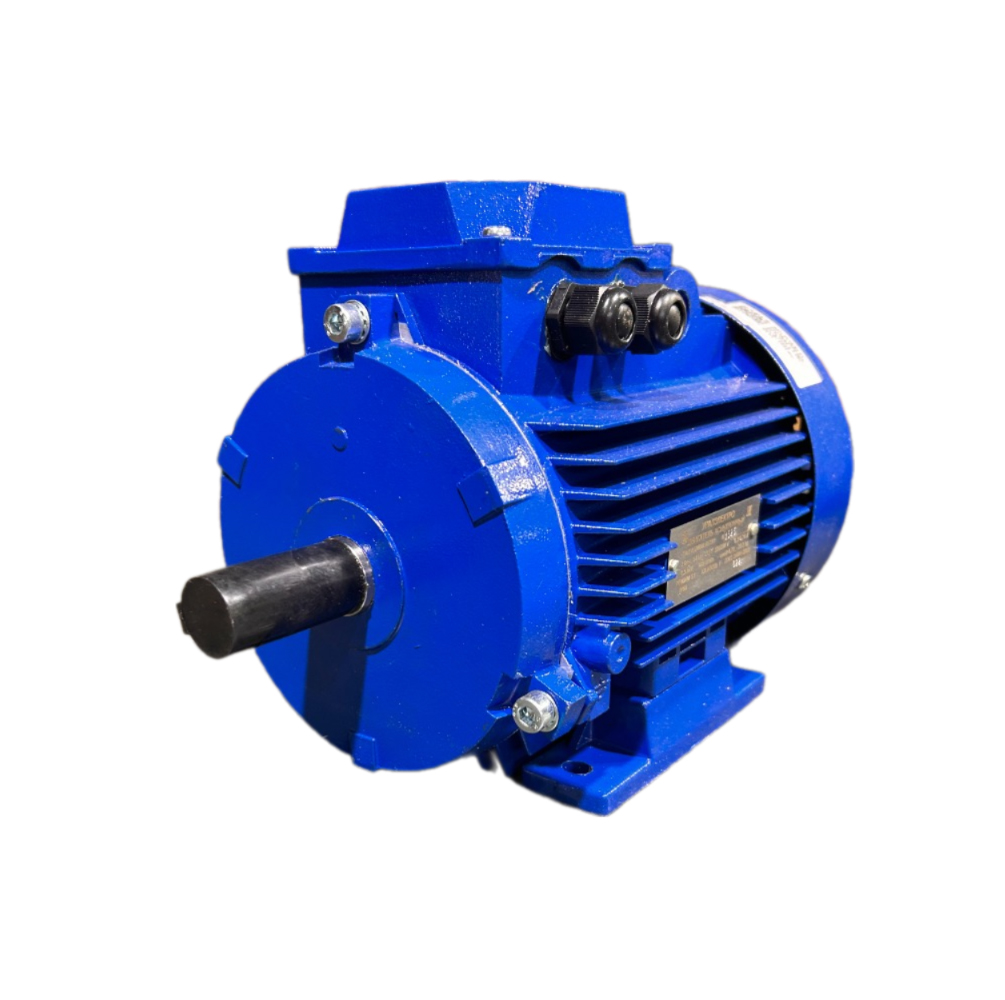

- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)

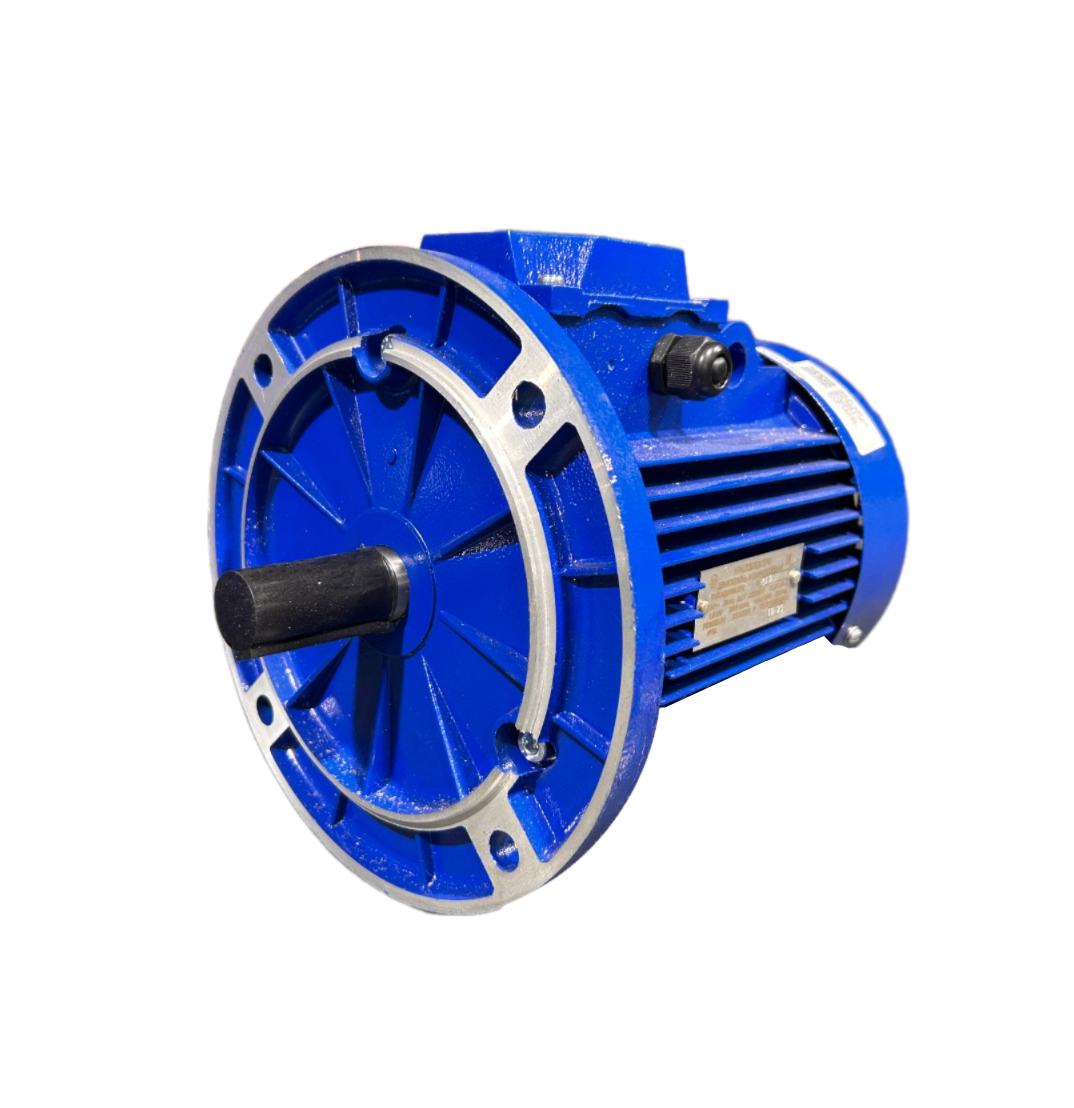

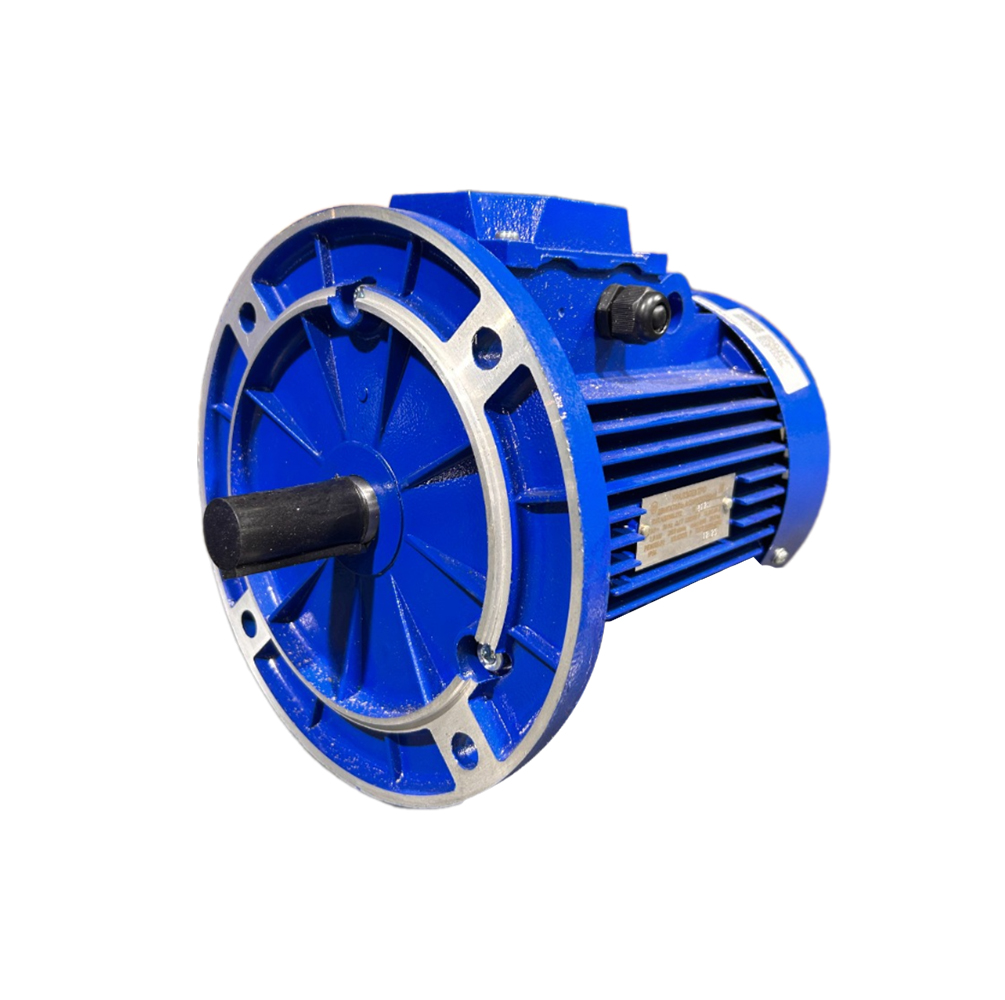

- Исполнение IM3081 (фланец)

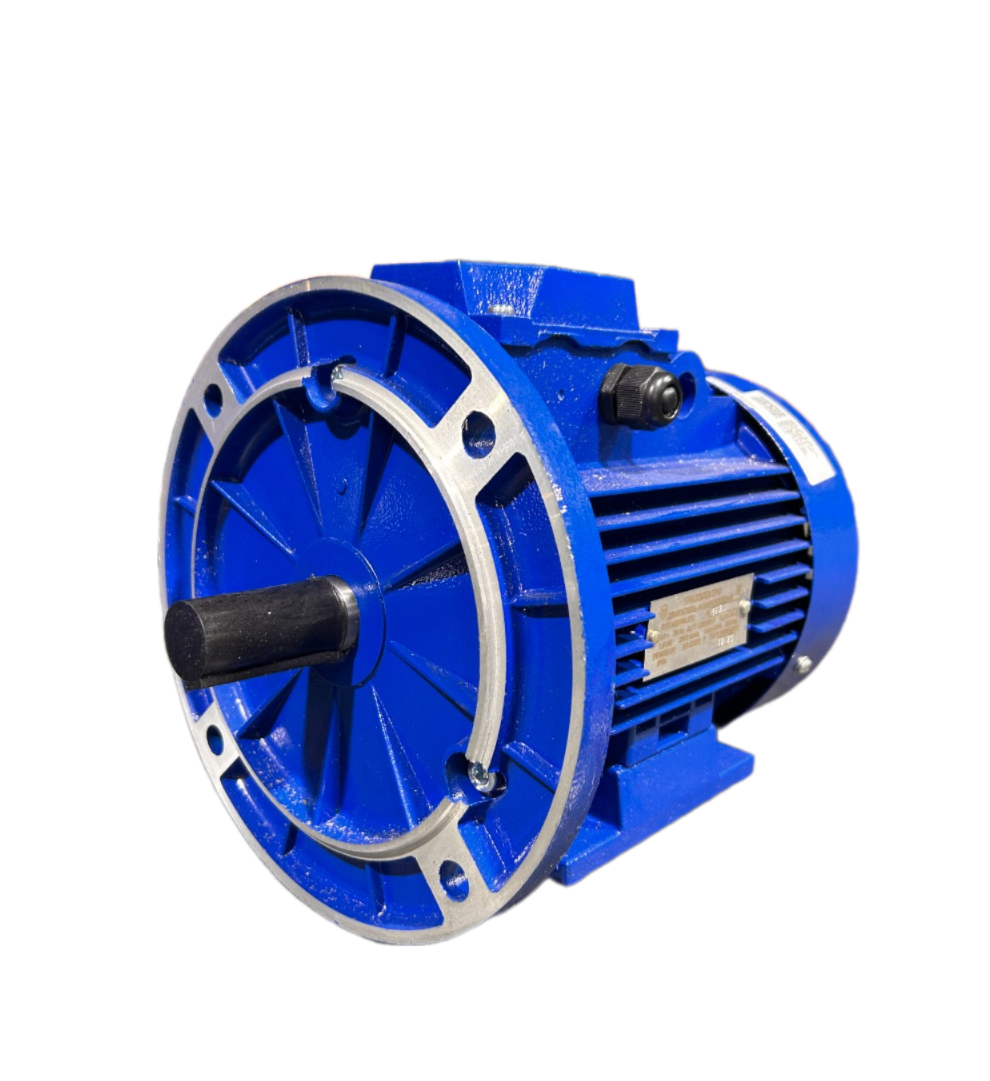

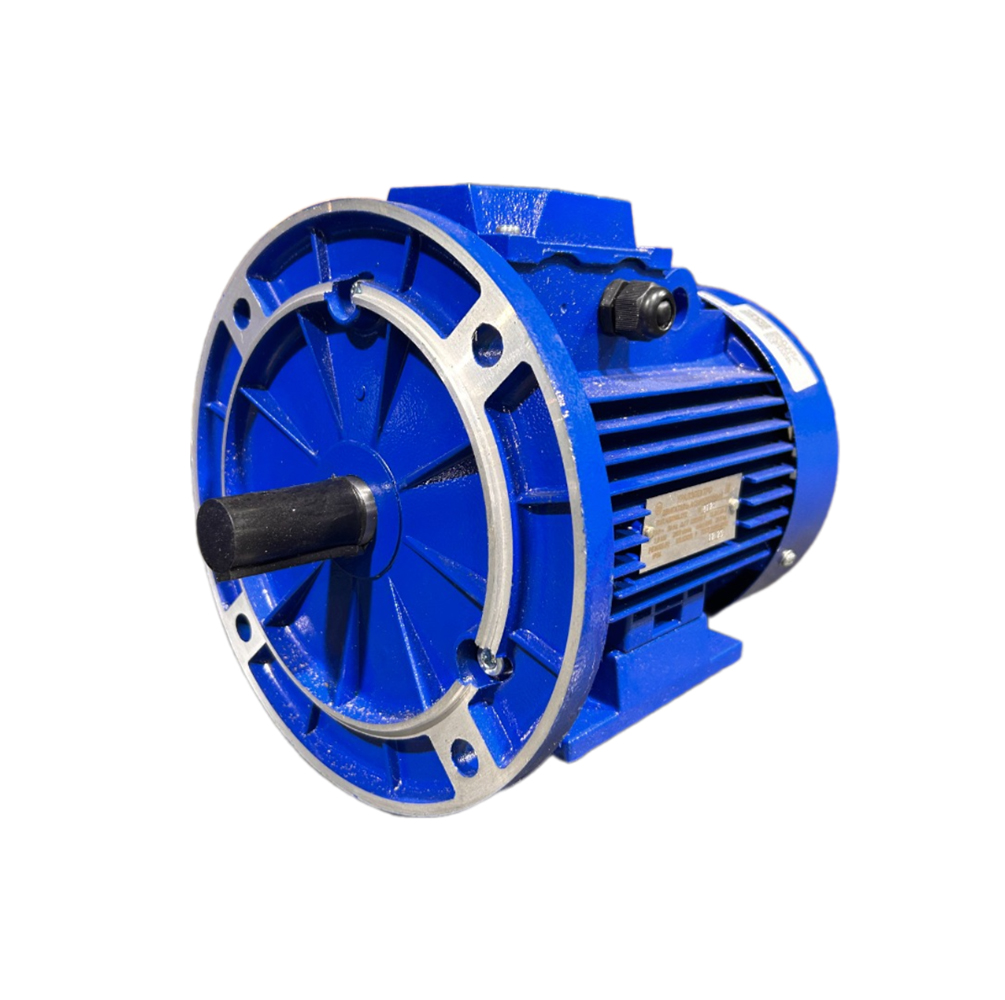

- Исполнение IM2181 (малый фланец+лапы)
- Исполнение IM3681 (малый фланец)
Технические характеристики
- Мощность 2.2 кВт
- Обороты 1500 об/мин
- Габариты 340х200х180 мм
- Вес 17.9 кг
- Страна производитель Россия , г.Медногорск
- Напряжение 220/380 Вольт
- Номинальный ток 5,78 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АДМ 90L4
Вся продукция имеет сертификаты системы ГОСТ.
