Многоскоростные электродвигатели — АИР 90 L8/4
Конструктивные исполнения по способу монтажа: IM1081 АИР 90 L8/4 - размеры и схема
|
Тип двигателя
|
Число полюсов
|
Габаритные размеры, мм
|
Установочные и присоединительные размеры, мм
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
l30
|
h31
|
d30
|
l1
|
l10
|
b10
|
h
|
d10
|
d1
|
b1
|
h5
|
||||||
|
АИР 90 L
|
2,4,6,8
|
350
|
217
|
175
|
50
|
125
|
140
|
90
|
10
|
24
|
8
|
27
|
||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 90 L8/4 - размеры и схема
|
Тип двигателя
|
Число полюсов
|
Габаритные размеры, мм
|
Установочные и присоединительные размеры, мм
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
l30
|
h31
|
d30
|
l1
|
l10
|
b10
|
h
|
d10
|
d22
|
d20
|
d25
|
d1
|
b1
|
h5
|
||
|
АИР 90 L
|
2,4,6,8
|
350
|
217
|
175
|
50
|
125
|
140
|
90
|
10
|
14
|
215
|
180
|
24
|
8
|
27
|
Данный двигатель выпускается под заказ, возможна замена на аналогичный общепромышленный электродвигатель + частотный преобразователь.
Описание электродвигателя АИР 90 L8/4
АИР 90 L8/4 - Подобные электродвигатели производятся на основе односкоростных общепромышленных двигателей и отличаются от них переменным числом полюсов и в некоторых случаях, архитектурой пазов ротора. Данные двигатели обладают 2, 3 или 4 переключаемыми скоростями.
Назначение двигателя
Многоскоростные полюснопереключаемые двигатели широко используется для привода агрегатов, которые не требуют плавной регулировки скорости вращения вала – в вентиляторах, лифтах, различных станках, буровых установках, лебедках и другом аналогичном оборудовании.
Преимущества двигателя
Простая и экономичная альтернатива регулирования скорости в машинах и устройствах. Многоскоростной силовой агрегат имеет простую и надежную конструкцию, высокий КПД, низкую вибрацию, высокий пусковой момент, уровень шума не превышает уровень шума аналогичного односкоростного двигателя.
Монтажное исполнение электродвигателя:

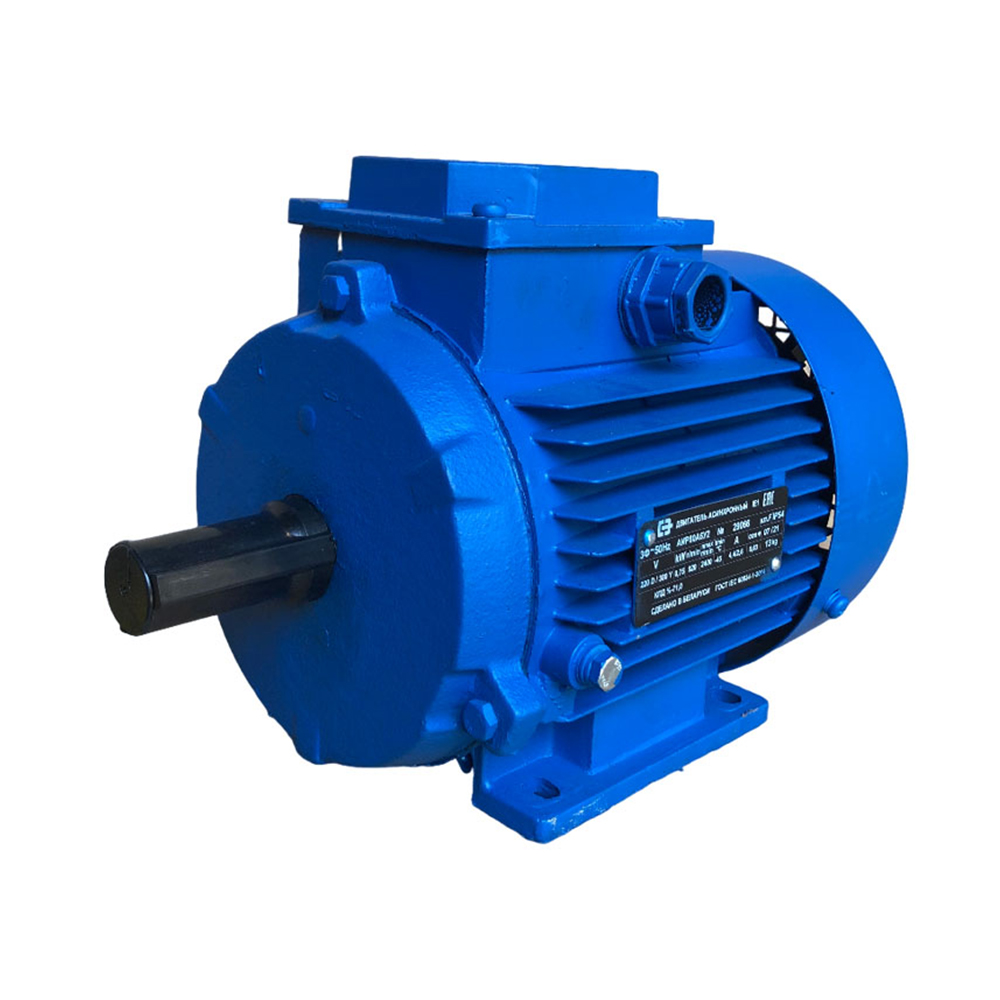

- Исполнение IM1081 (лапы)

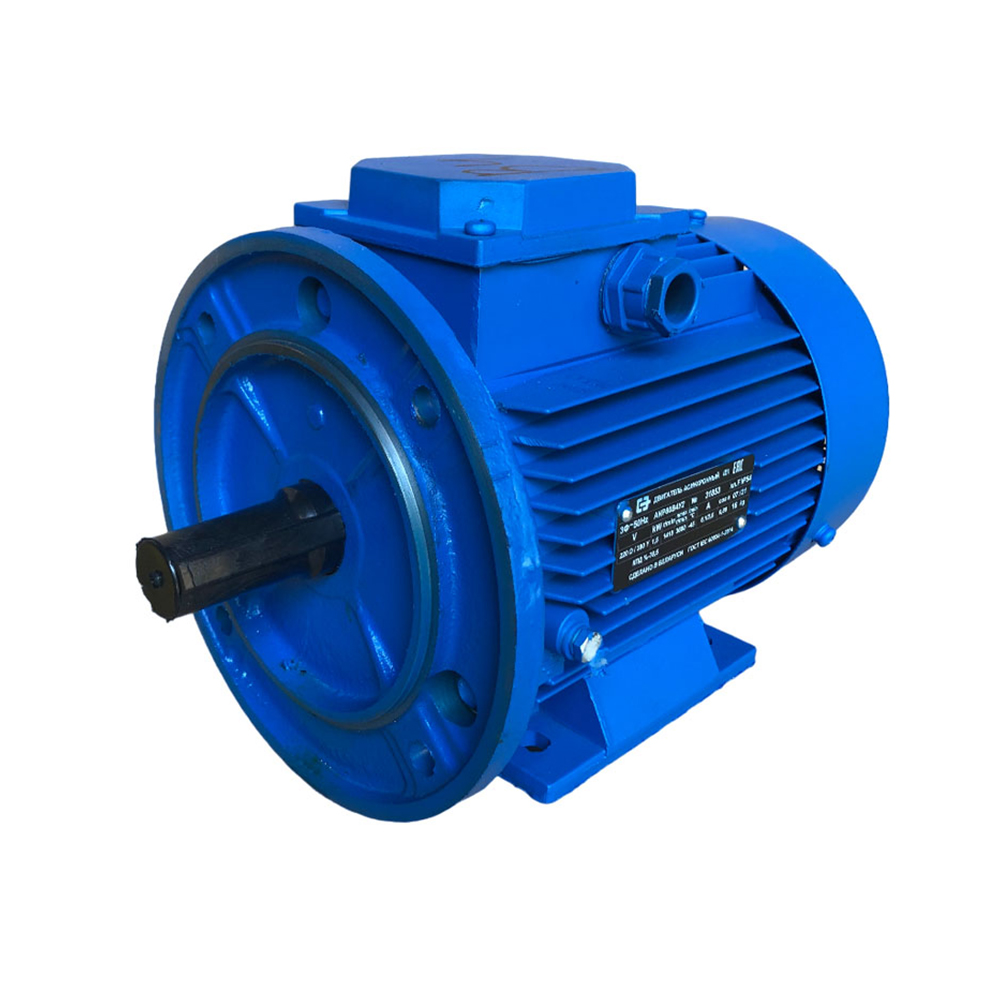

- Исполнение IM2081 (лапы+фланец)

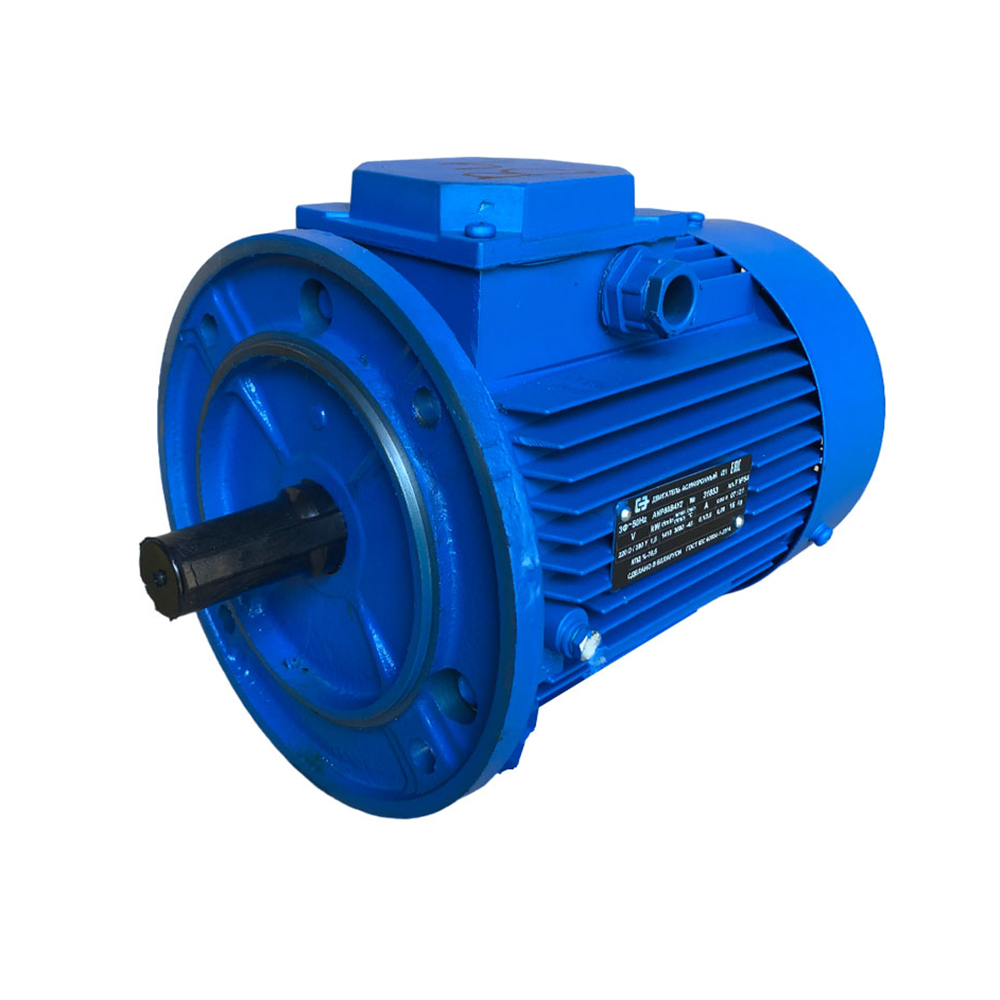

- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 0.8/1.32 кВт
- Обороты 710/1410 об/мин
- Габариты 340х200х180 мм
- Вес 19.0 кг
- Страна производитель Россия
Сертификат на электродвигатель АИР 90 L8/4
Вся продукция имеет сертификаты системы ГОСТ.
