Многоскоростные электродвигатели — АИР 80 А4/2
Конструктивные исполнения по способу монтажа: IM1081 АИР 80 А4/2 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||||||
АИР 80 А | 2,4,6,8 | 300 | 207 | 175 | 50 | 100 | 125 | 80 | 10 | 22 | 6 | 24,5 | ||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 80 А4/2 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | ||
АИР 80 А | 2,4,6,8 | 300 | 207 | 175 | 50 | 100 | 125 | 80 | 10 | 11 | 165 | 135 | 22 | 6 | 24,5 |
Данный двигатель выпускается под заказ, возможна замена на аналогичный общепромышленный электродвигатель + частотный преобразователь.
Описание электродвигателя АИР 80 А4/2
АИР 80 А4/2 - Подобные электродвигатели производятся на основе односкоростных общепромышленных двигателей и отличаются от них переменным числом полюсов и в некоторых случаях, архитектурой пазов ротора. Данные двигатели обладают 2, 3 или 4 переключаемыми скоростями.
Назначение двигателя
Многоскоростные полюснопереключаемые двигатели широко используется для привода агрегатов, которые не требуют плавной регулировки скорости вращения вала – в вентиляторах, лифтах, различных станках, буровых установках, лебедках и другом аналогичном оборудовании.
Преимущества двигателя
Простая и экономичная альтернатива регулирования скорости в машинах и устройствах. Многоскоростной силовой агрегат имеет простую и надежную конструкцию, высокий КПД, низкую вибрацию, высокий пусковой момент, уровень шума не превышает уровень шума аналогичного односкоростного двигателя.
Монтажное исполнение электродвигателя:

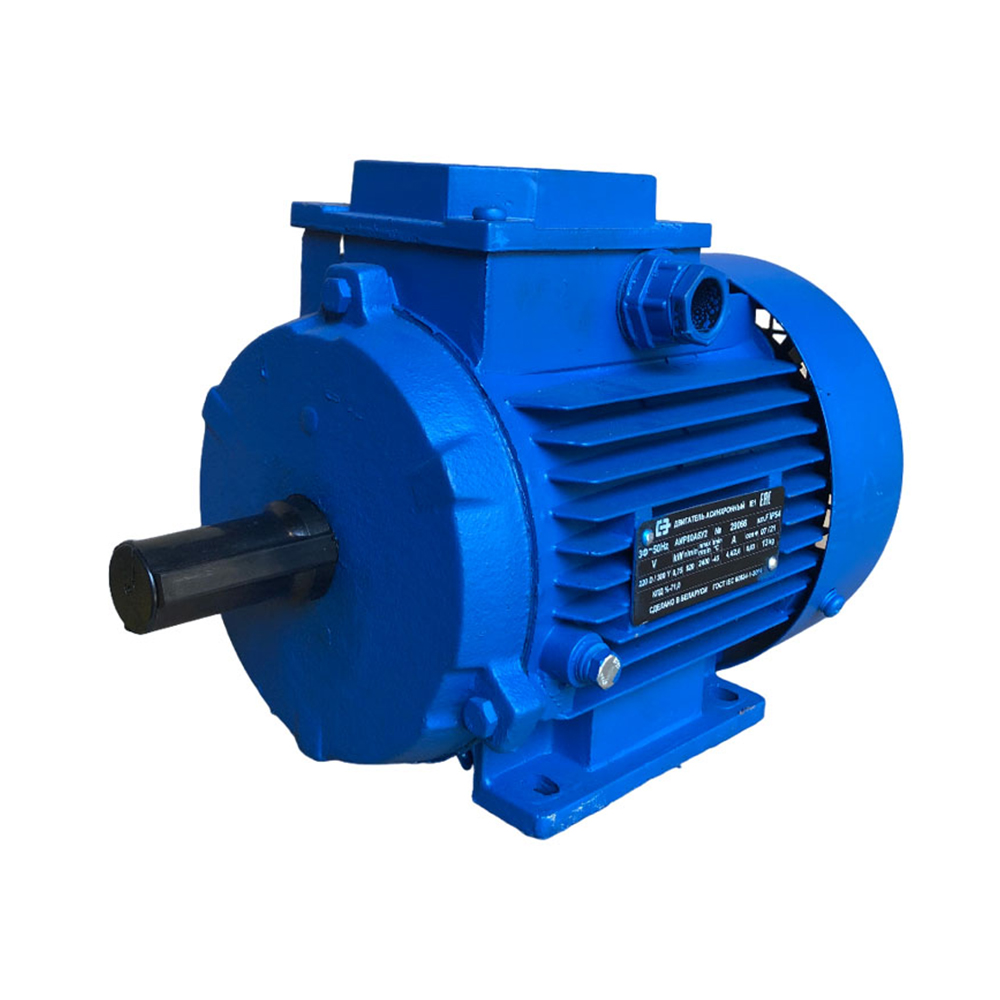

- Исполнение IM1081 (лапы)

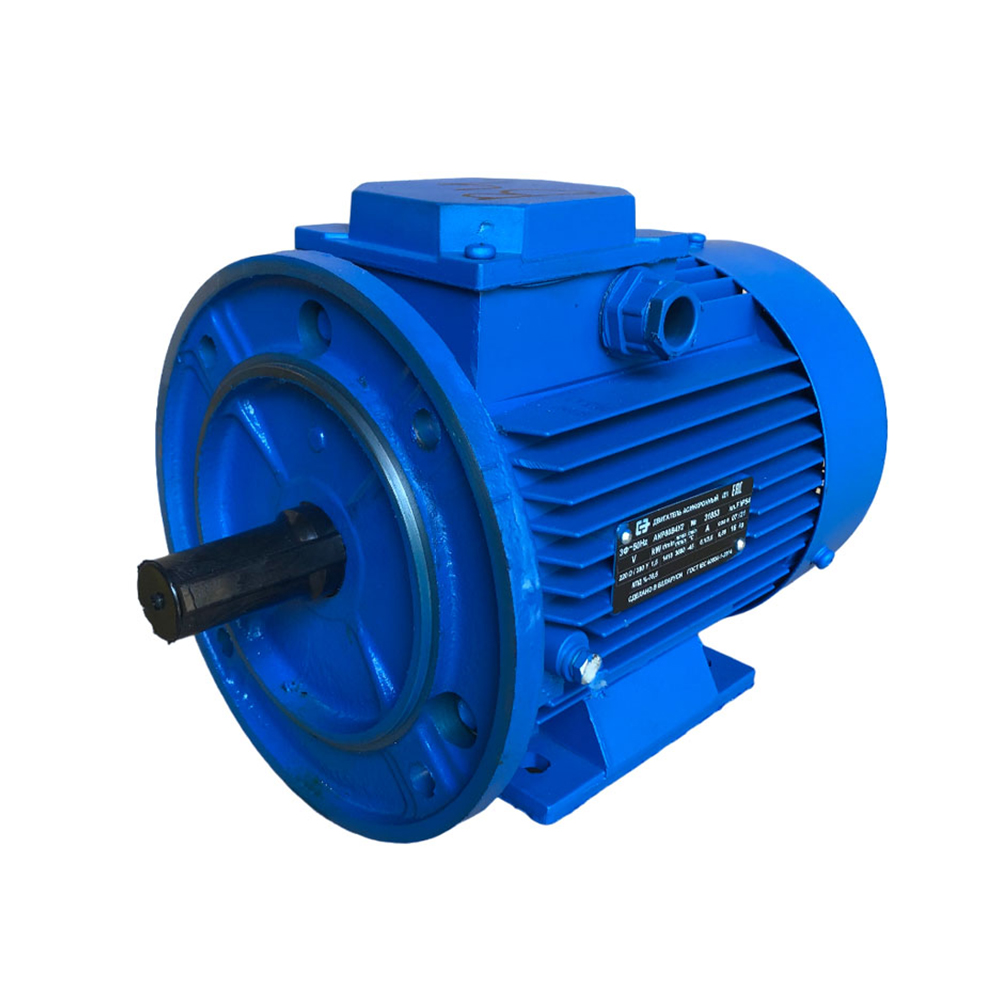

- Исполнение IM2081 (лапы+фланец)

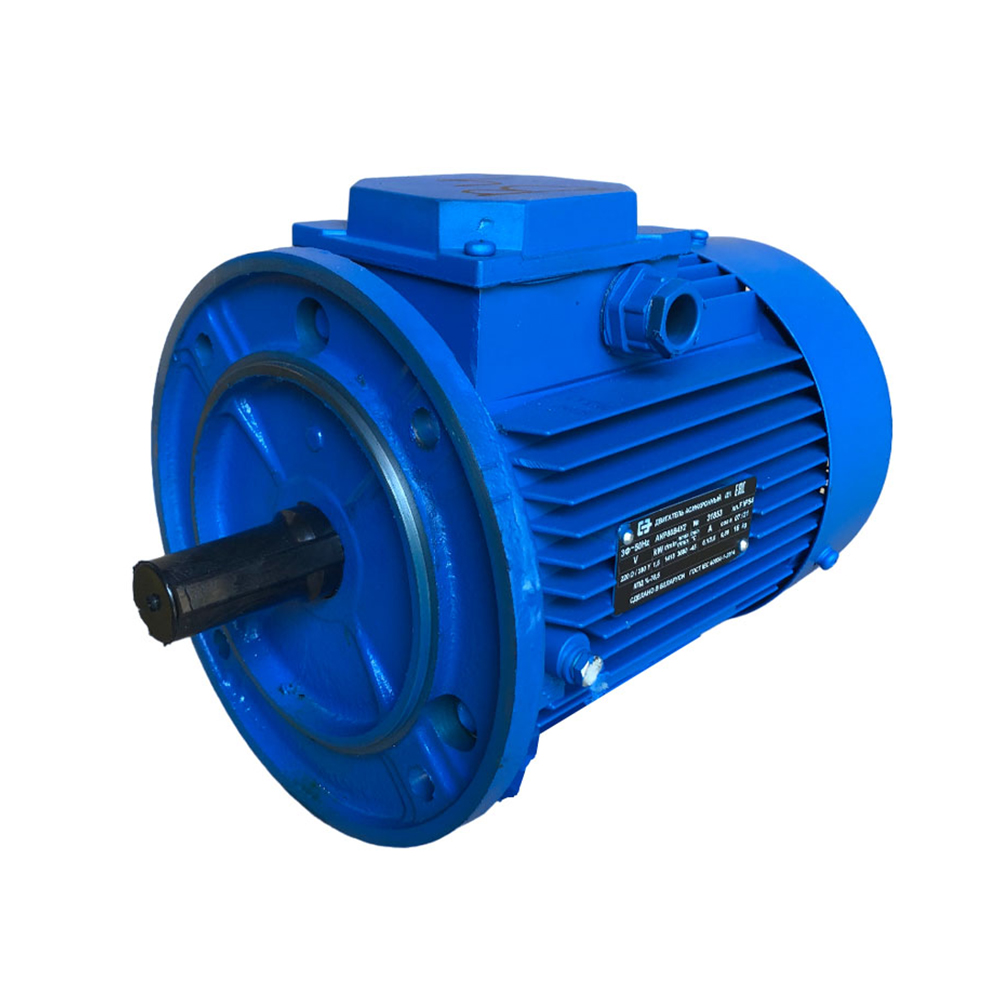

- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 1.12/1.5 кВт
- Обороты 1410/2730 об/мин
- Габариты 300х180х160 мм
- Вес 13.0 кг
- Страна производитель Россия
Сертификат на электродвигатель АИР 80 А4/2
Вся продукция имеет сертификаты системы ГОСТ.
