- Мощность — 0.55 кВт
- Обороты — 1500 об/мин
- Габариты — 271х160х142 мм
- Вес — 8.5 кг
- Страна производитель — Китай, бренд РФ
6 000 р.
Общепромышленные электродвигатели — АДМ 71А4

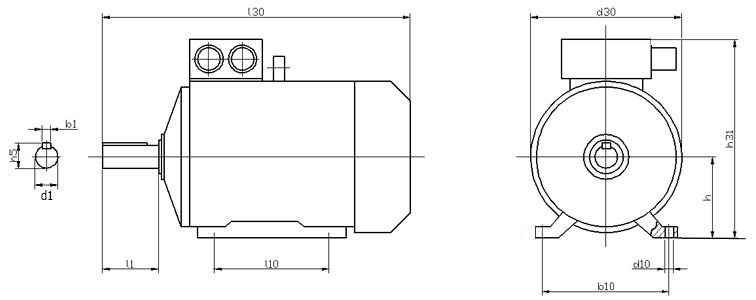

Конструктивные исполнения по способу монтажа: IM1081 АДМ 71А4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||
АДМ 71 А | 2,4,6 | 271 | 188 | 150 | 40 | 90 | 112 | 71 | 7 | 19 | 6 | 21,5 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АДМ 71А4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
АДМ 71 А | 2,4,6 | 271 | 188 | 150 | 40 | 90 | 112 | 71 | 7 | 11 | 165 | 130 | 19 | 6 | 21,5 | 200 |

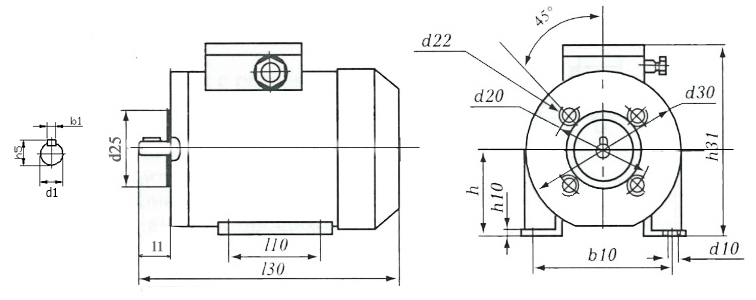

Конструктивные исполнения по способу монтажа: IM2181,IM3681 АДМ 71А4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | d30 | h31 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | h10 | |||||
АДМ 71 | 2; 4; 6; 8 | 272,2 | 170 | 188 | 40 | 90 | 112 | 71 | 7 | М6/М8 | 85/115 | 70/95 | 19 | 6 | 22 | 8 | |||
Описание электродвигателя АДМ 71А4
АДМ 71А4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя
- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
- Исполнение IM2181 (малый фланец+лапы)
- Исполнение IM3681 (малый фланец)
Технические характеристики
- Мощность 0.55 кВт
- Обороты 1500 об/мин
- Габариты 271х160х142 мм
- Вес 7,0 кг
- Страна производитель Россия, г.Медногорск
- Напряжение 220/380 Вольт
- Номинальный ток 1,8 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АДМ 71А4
Вся продукция имеет сертификаты системы ГОСТ.
