- Мощность — 0.18 кВт
- Обороты — 3000 об/мин
- Габариты — 218х127х112 мм
- Вес — 3.5 кг
- Страна производитель — Китай, бренд РФ
3 370 р.
Общепромышленные электродвигатели — АДМ 56А2
Данная модель снята с производства
Конструктивные исполнения по способу монтажа: IM1081 АДМ 56А2 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||||||
АДМ 56 | 2,4 | 218 | 148 | 127 | 23 | 71 | 90 | 56 | 5,8 | 11 | 4 | 12,5 | ||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АДМ 56А2 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
АДМ 56 | 2,4 | 218 | 148 | 127 | 23 | 71 | 90 | 56 | 5,8 | 10 | 115 | 95 | 11 | 4 | 12,5 | 140 |
Конструктивные исполнения по способу монтажа: IM2181,IM3681 АДМ 56А2 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | d30 | h31 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | h10 | |||||
АДМ 56 | 2; 4 | 203 | 120 | 141 | 23 | 71 | 90 | 56 | 5.8 | М5/М6 | 65/85 | 50/70 | 11 | 4 | 13 | 7 | |||
Описание электродвигателя АДМ 56А2
АДМ 56А2 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя

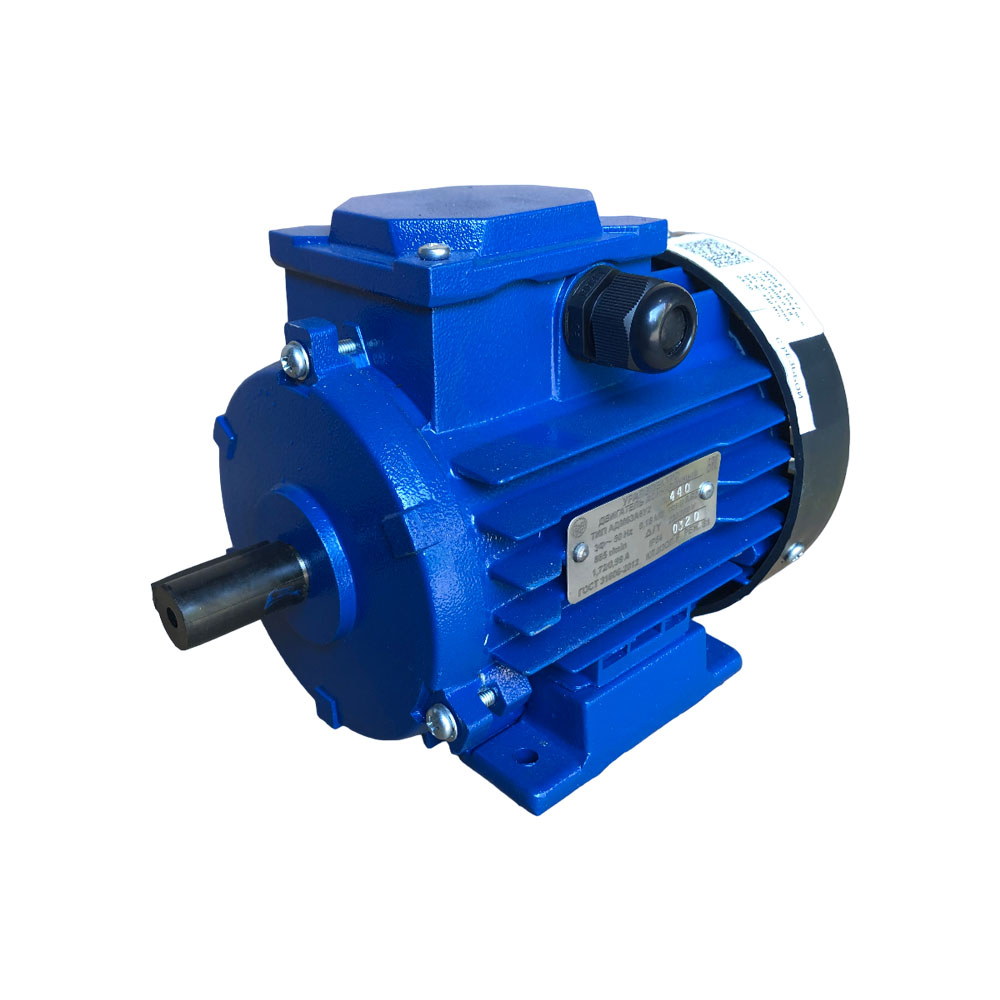

- Исполнение IM1081 (лапы)

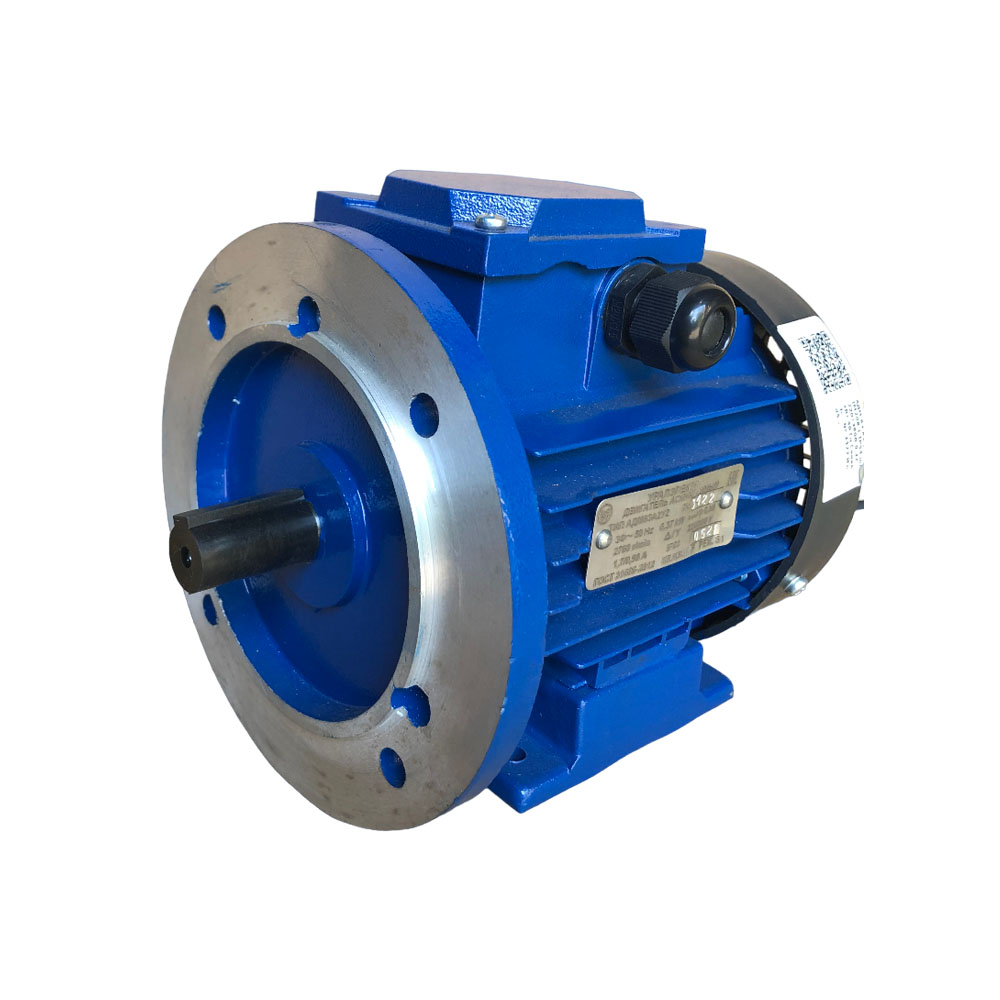

- Исполнение IM2081 (лапы+фланец)

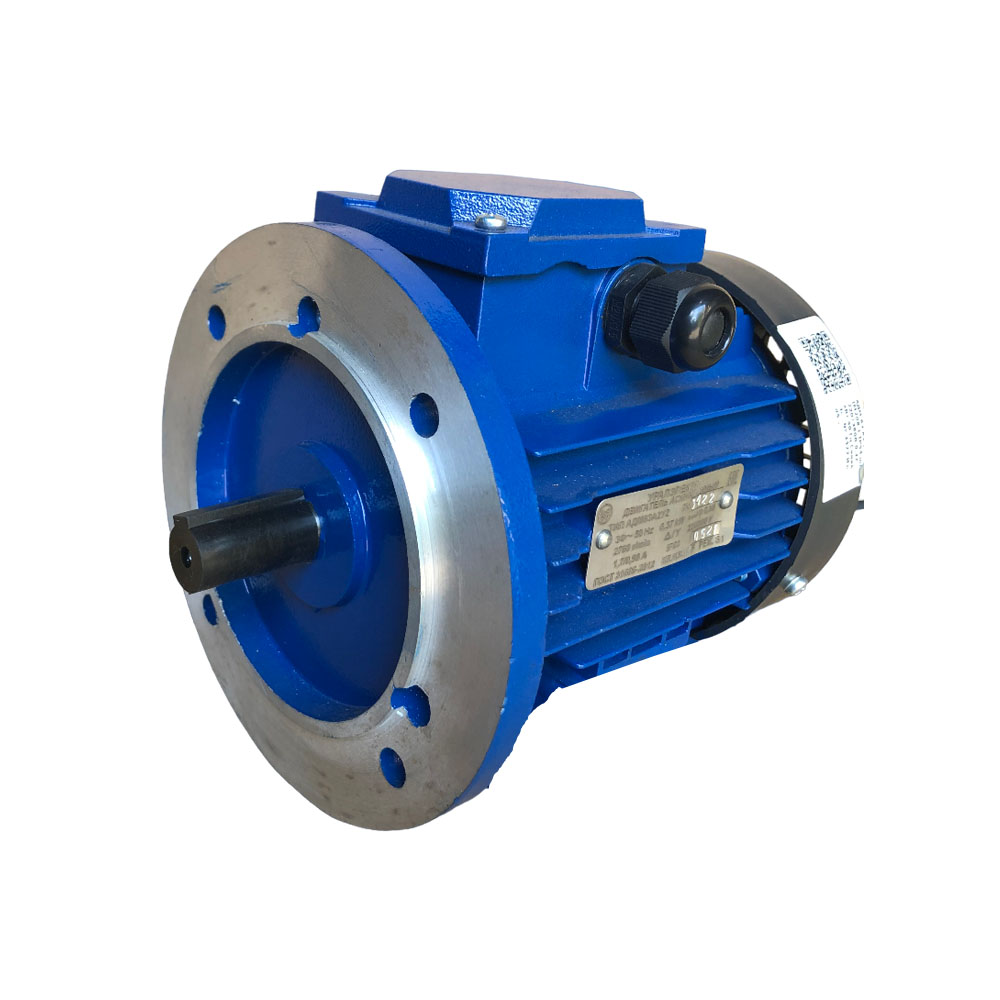

- Исполнение IM3081 (фланец)
- Исполнение IM2181 (малый фланец+лапы)
- Исполнение IM3681 (малый фланец)
Технические характеристики
- Мощность 0.18 кВт
- Обороты 3000 об/мин
- Габариты 218х127х112 мм
- Вес 3.5 кг
- Страна производитель Россия, г.Медногорск
- Напряжение 220/380В Вольт
- Номинальный ток 0,6 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АДМ 56А2
Вся продукция имеет сертификаты системы ГОСТ.
