Многоскоростные электродвигатели — АИР 180 М8/6/4
Конструктивные исполнения по способу монтажа: IM1081 АИР 180 М8/6/4 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d1 |
b1 |
h5 | ||||||
АИР 180 М |
4,6,8 |
705 |
425 |
350 |
110 |
241 |
279 |
180 |
15 |
55 |
16 |
59 | ||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 180 М8/6/4 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 | ||
АИР 180 М |
4,6,8 |
705 |
425 |
350 |
110 |
241 |
279 |
180 |
15 |
19 |
350 |
300 |
55 |
16 |
59 |
Данный двигатель выпускается под заказ, возможна замена на аналогичный общепромышленный электродвигатель + частотный преобразователь.
Описание электродвигателя АИР 180 М8/6/4
АИР 180 М8/6/4 - Подобные электродвигатели производятся на основе односкоростных общепромышленных двигателей и отличаются от них переменным числом полюсов и в некоторых случаях, архитектурой пазов ротора. Данные двигатели обладают 2, 3 или 4 переключаемыми скоростями.
Назначение двигателя
Многоскоростные полюснопереключаемые двигатели широко используется для привода агрегатов, которые не требуют плавной регулировки скорости вращения вала – в вентиляторах, лифтах, различных станках, буровых установках, лебедках и другом аналогичном оборудовании.
Преимущества двигателя
Простая и экономичная альтернатива регулирования скорости в машинах и устройствах. Многоскоростной силовой агрегат имеет простую и надежную конструкцию, высокий КПД, низкую вибрацию, высокий пусковой момент, уровень шума не превышает уровень шума аналогичного односкоростного двигателя.
Монтажное исполнение электродвигателя:

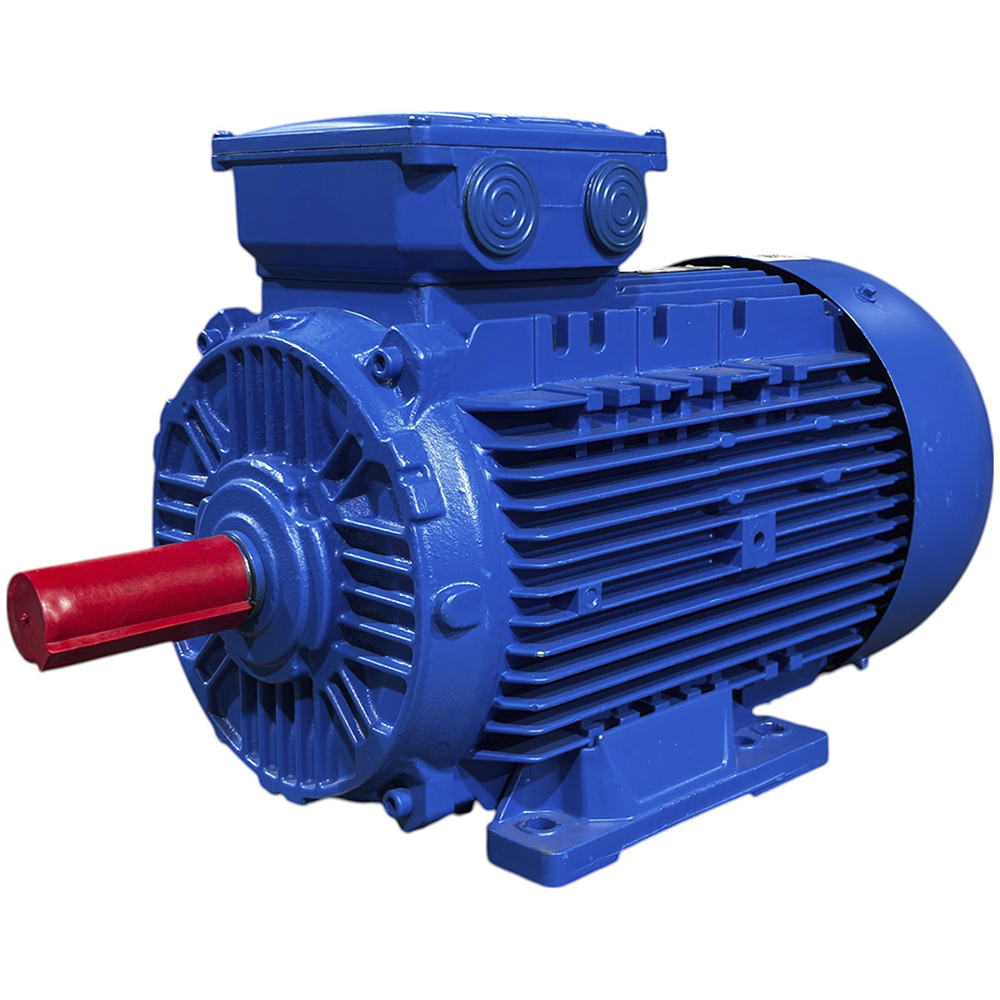

- Исполнение IM1081 (лапы)

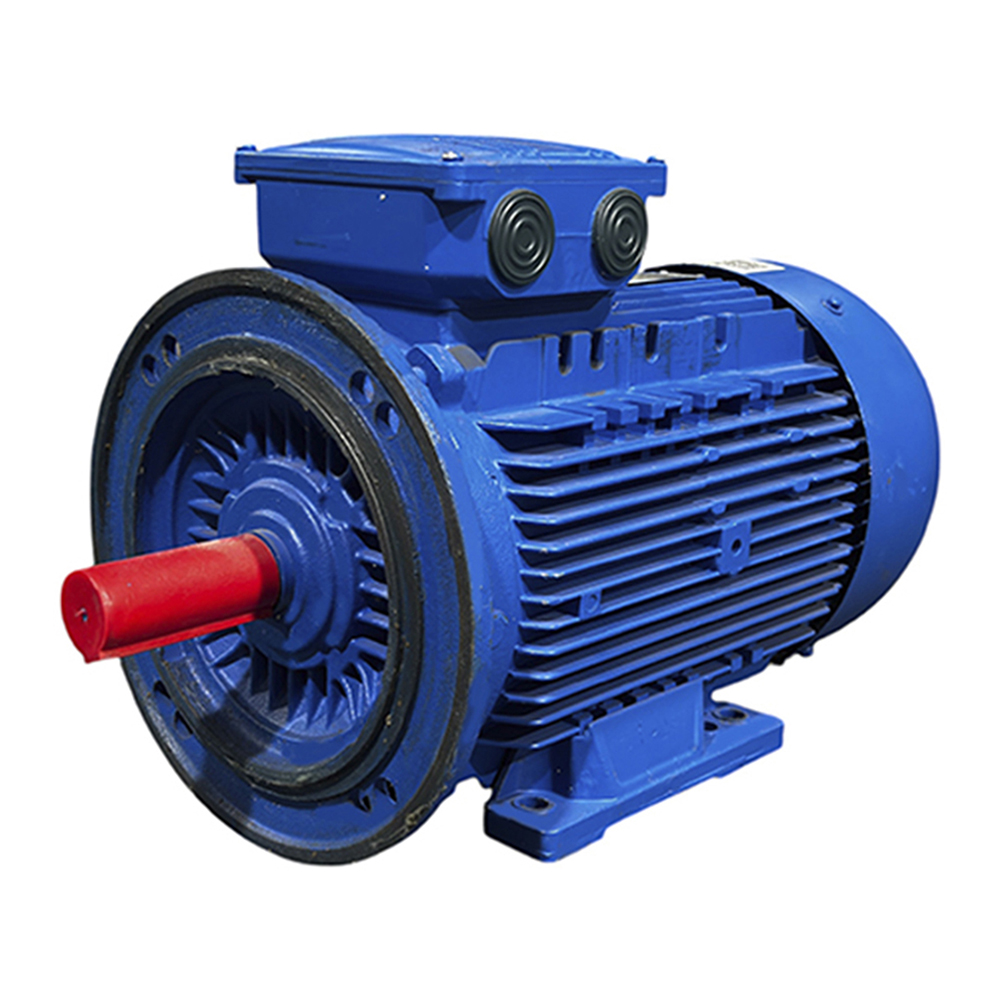

- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 8/11/12.5 кВт
- Обороты 740/975/1475 об/мин
- Габариты 680x440x375 мм
- Вес 180.0 кг
- Страна производитель Россия
Сертификат на электродвигатель АИР 180 М8/6/4
Вся продукция имеет сертификаты системы ГОСТ.
