- Мощность — 4.0 кВт
- Обороты — 1500 об/мин
- Габариты — 420х226х200 мм
- Вес — 36 кг
- Страна производитель — Китай, бренд РФ
14 820 р.
Общепромышленные электродвигатели — АИР 100L4
Конструктивные исполнения по способу монтажа: IM1081 АИР 100L4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||
АИР 100 L | 2,4,6 | 420 | 277 | 175 | 60 | 140 | 160 | 100 | 12 | 28 | 8 | 31 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 100L4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
АИР 100 L | 2,4,6 | 420 | 277 | 175 | 60 | 140 | 160 | 100 | 12 | 14 | 215 | 180 | 28 | 8 | 31 | 250 |
Конструктивные исполнения по способу монтажа: IM2181,IM3681 АИР 100L4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | d30 | h31 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | h10 | ||
АИР 100 L | 2; 4; 6; 8 | 391 | 240 | 247 | 60 | 140 | 160 | 100 | 12 | М10 | 130 | 110 | 28 | 8 | 31 | 12 |
Описание электродвигателя АИР 100L4
Электродвигатель АИР 100L4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества электродвигателя
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя (исполнение)

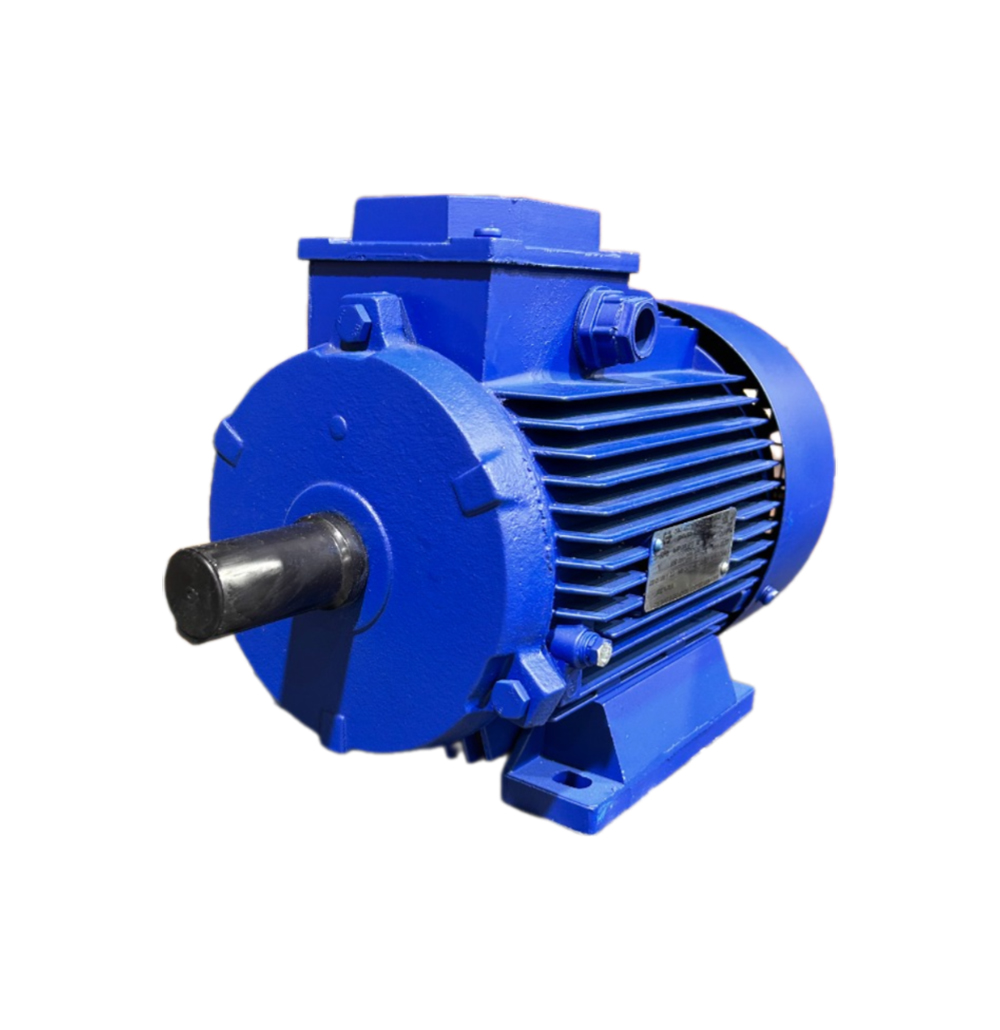

- IM1081 (лапы)

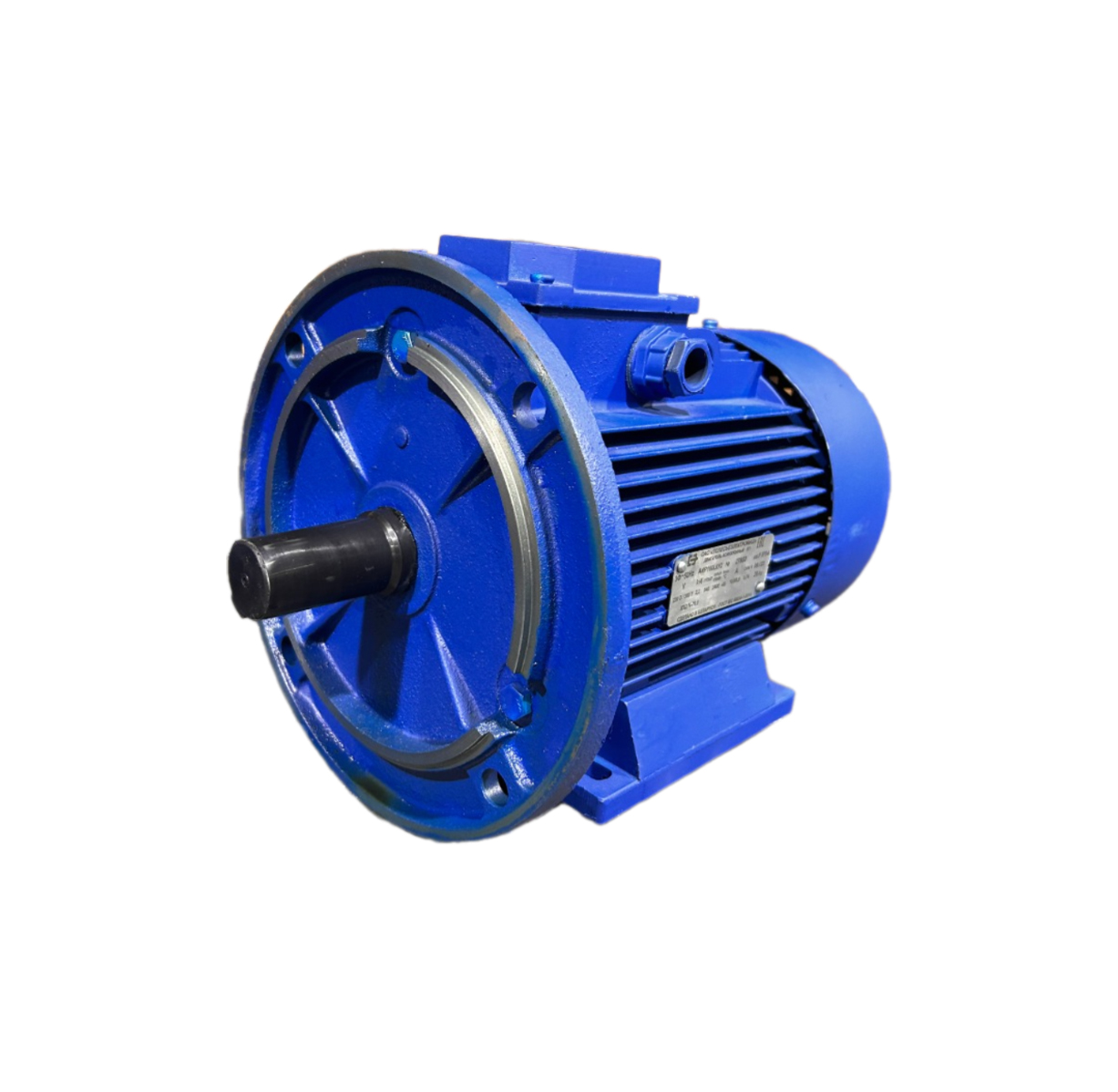

- IM2081 (лапы+фланец)

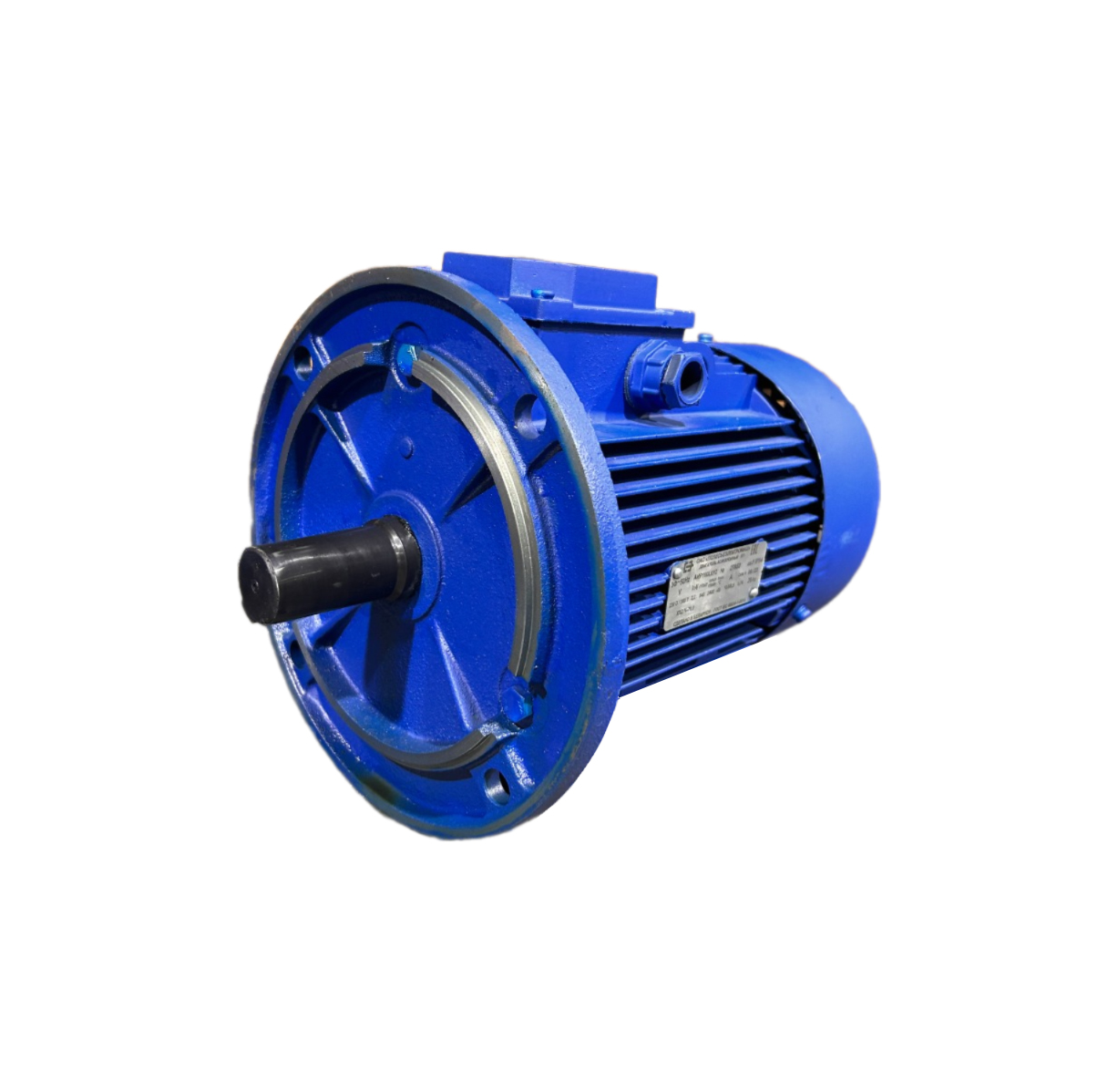

- IM3081 (фланец)
- IM2181 (малый фланец+лапы)
- IM3681 (малый фланец)
Технические характеристики электродвигателя
- Мощность 4.0 кВт
- Обороты 1500 об/мин
- Габариты 420х226х200 мм
- Вес 26,1 кг
- Страна производитель Белоруссия, г.Лунинец
- Напряжение 220/380 Вольт
- Номинальный ток 7,0 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АИР 100L4
Вся продукция имеет сертификаты системы ГОСТ.
