Общепромышленные электродвигатели — АДМ 132S6
Конструктивные исполнения по способу монтажа: IM1081 АДМ 132S6 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||
АДМ 132 S | 4,6,8 | 505 | 310 | 255 | 80 | 140 | 216 | 132 | 12 | 38 | 10 | 41 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АДМ 132S6 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
АИР 132 S | 4,6,8 | 505 | 310 | 255 | 80 | 140 | 216 | 132 | 12 | 19 | 300 | 250 | 38 | 10 | 41 | 350 |
Описание электродвигателя АДМ 132S6
АДМ 132S6 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя

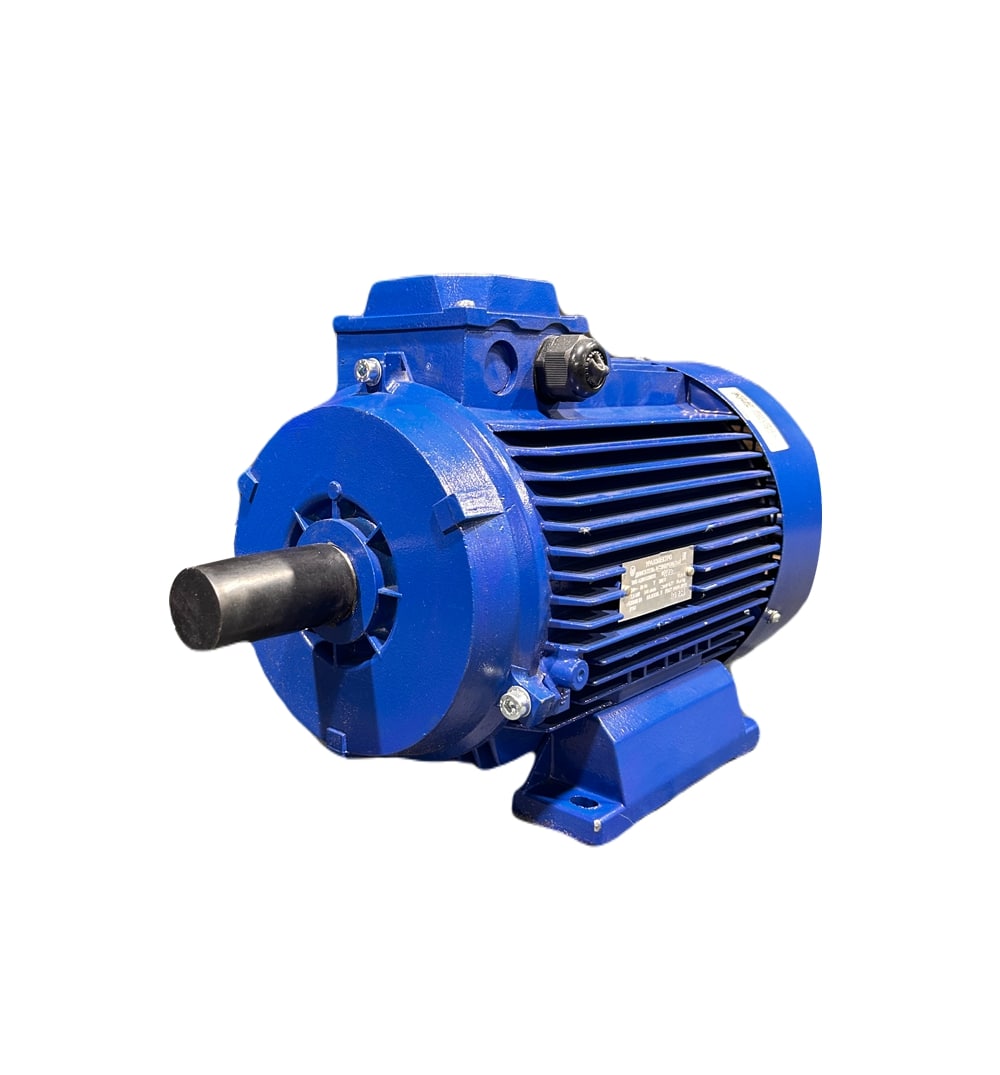

- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)

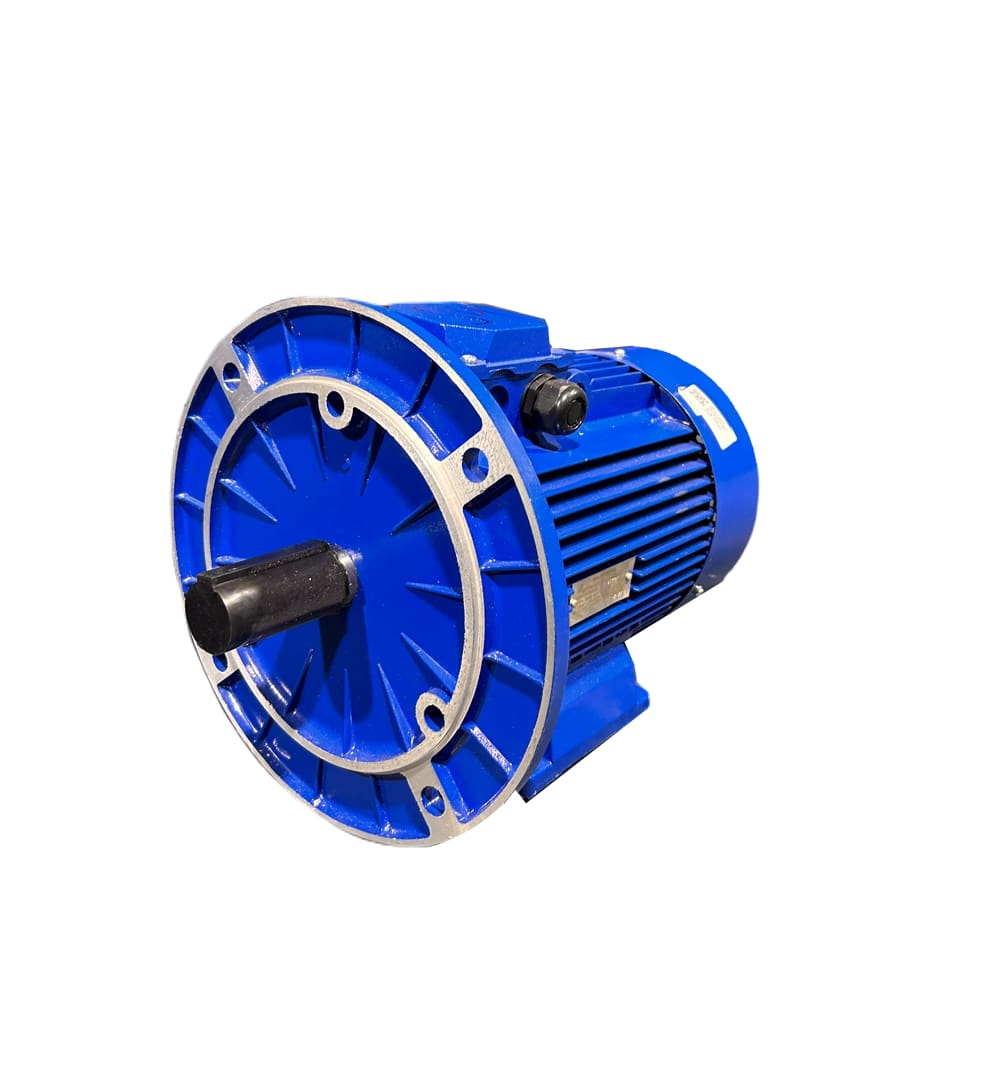

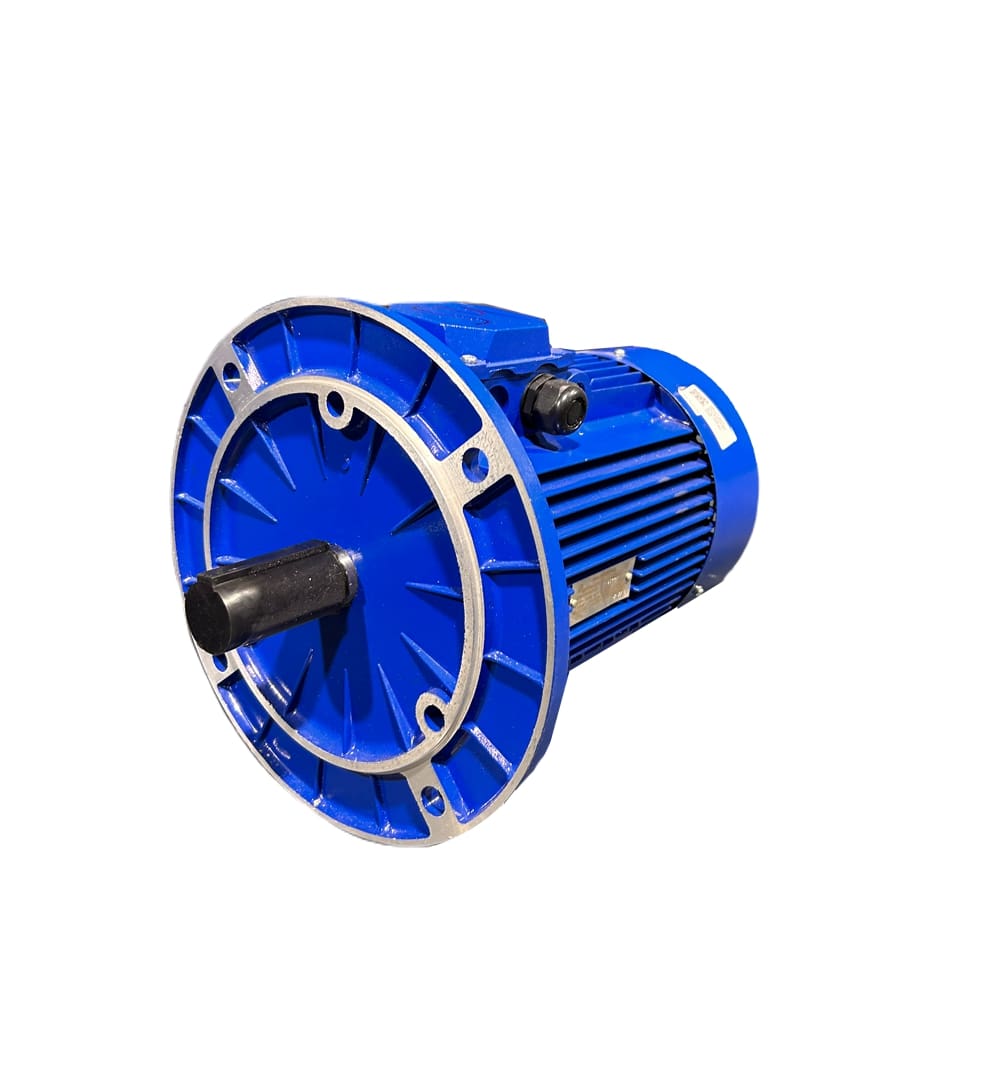

- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 5.5 кВт
- Обороты 1000 об/мин
- Габариты 460x325x288 мм
- Вес 58.5 кг
- Страна производитель Россия, г.Медногорск
- Напряжение 220/380, 380/660 Вольт
- Номинальный ток 6,0 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АДМ 132S6
Вся продукция имеет сертификаты системы ГОСТ.
