Общепромышленные электродвигатели — АДМ 112М2
- Мощность 7.5 кВт
- Обороты 3000 об/мин
- Габариты 480x280x246 мм
- Вес 41.0 кг
- Страна производитель Россия, г.Медногорск
- Напряжение 220/380 Вольт
- Номинальный ток 8,0 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
- Габарит 112
Конструктивные исполнения по способу монтажа: IM1081 АДМ 112М2 - размеры и схема
|
Тип двигателя
|
Число полюсов
|
Габаритные размеры, мм
|
Установочные и присоединительные размеры, мм
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
l30
|
h31
|
d30
|
l1
|
l10
|
b10
|
h
|
d10
|
d1
|
b1
|
h5
|
||||||
|
АДМ 112 М
|
2,4,6,8
|
475
|
290
|
255
|
80
|
140
|
190
|
112
|
12
|
32
|
10
|
35
|
||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АДМ 112М2 - размеры и схема
|
Тип двигателя
|
Число полюсов
|
Габаритные размеры, мм
|
Установочные и присоединительные размеры, мм
|
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
l30
|
h31
|
d30
|
l1
|
l10
|
b10
|
h
|
d10
|
d22
|
d20
|
d25
|
d1
|
b1
|
h5
|
d24
|
||
|
АДМ 112 М
|
2,4,6,8
|
475
|
290
|
255
|
80
|
140
|
190
|
112
|
12
|
14
|
265
|
230
|
32
|
10
|
35
|
300
|
Описание электродвигателя АДМ 112М2
АДМ 112М2 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя
- Исполнение IM1081 (лапы)

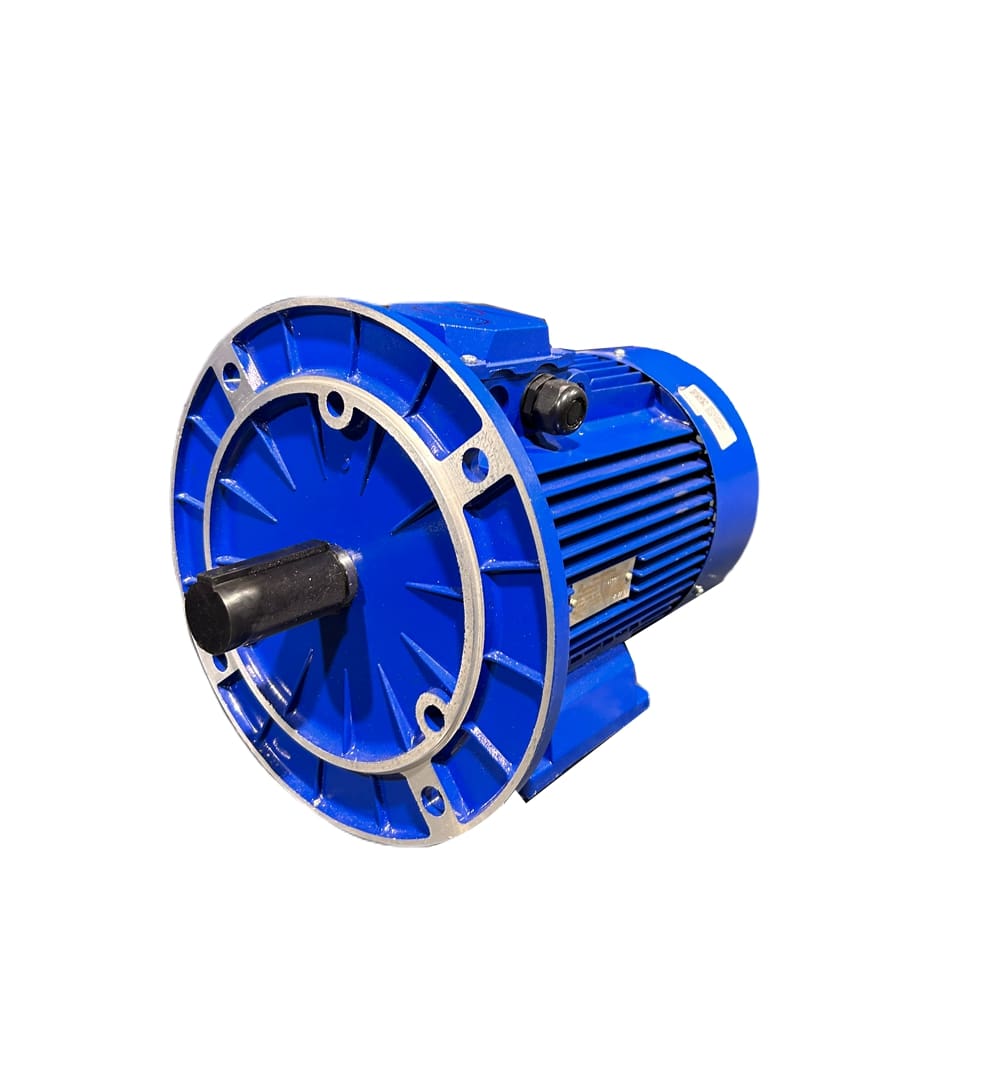

- Исполнение IM2081 (лапы+фланец)

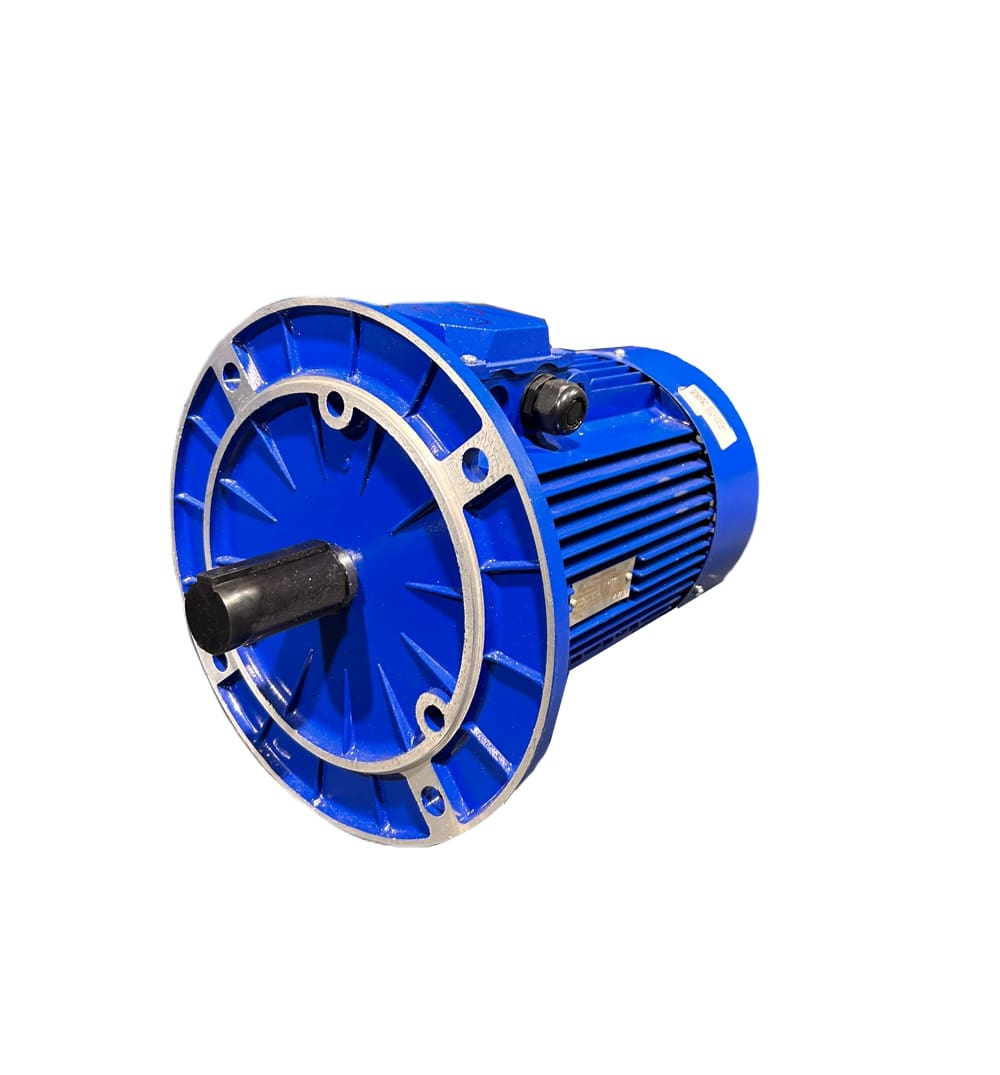

- Исполнение IM3081 (фланец)
- Исполнение IM2181 (малый фланец+лапы)
- Исполнение IM3681 (малый фланец)
Технические характеристики
- Мощность 7.5 кВт
- Обороты 3000 об/мин
- Габариты 480x280x246 мм
- Вес 41.0 кг
- Страна производитель Россия, г.Медногорск
- Напряжение 220/380 Вольт
- Номинальный ток 8,0 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АДМ 112М2
Вся продукция имеет сертификаты системы ГОСТ.
