Многоскоростные электродвигатели — АИР 80 В4/2
Конструктивные исполнения по способу монтажа: IM1081 АИР 80 В4/2 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d1 |
b1 |
h5 | ||||||
АИР 80 В |
2,4,6,8 |
320 |
207 |
175 |
50 |
100 |
125 |
80 |
10 |
22 |
6 |
24,5 | ||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АИР 80 В4/2 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 | ||
АИР 80 В |
2,4,6,8 |
320 |
207 |
175 |
50 |
100 |
125 |
80 |
10 |
11 |
165 |
135 |
22 |
6 |
24,5 |
Данный двигатель выпускается под заказ, возможна замена на аналогичный общепромышленный электродвигатель + частотный преобразователь.
Описание электродвигателя АИР 80 В4/2
АИР 80 В4/2 - Подобные электродвигатели производятся на основе односкоростных общепромышленных двигателей и отличаются от них переменным числом полюсов и в некоторых случаях, архитектурой пазов ротора. Данные двигатели обладают 2, 3 или 4 переключаемыми скоростями.
Назначение двигателя
Многоскоростные полюснопереключаемые двигатели широко используется для привода агрегатов, которые не требуют плавной регулировки скорости вращения вала – в вентиляторах, лифтах, различных станках, буровых установках, лебедках и другом аналогичном оборудовании.
Преимущества двигателя
Простая и экономичная альтернатива регулирования скорости в машинах и устройствах. Многоскоростной силовой агрегат имеет простую и надежную конструкцию, высокий КПД, низкую вибрацию, высокий пусковой момент, уровень шума не превышает уровень шума аналогичного односкоростного двигателя.
Монтажное исполнение электродвигателя:

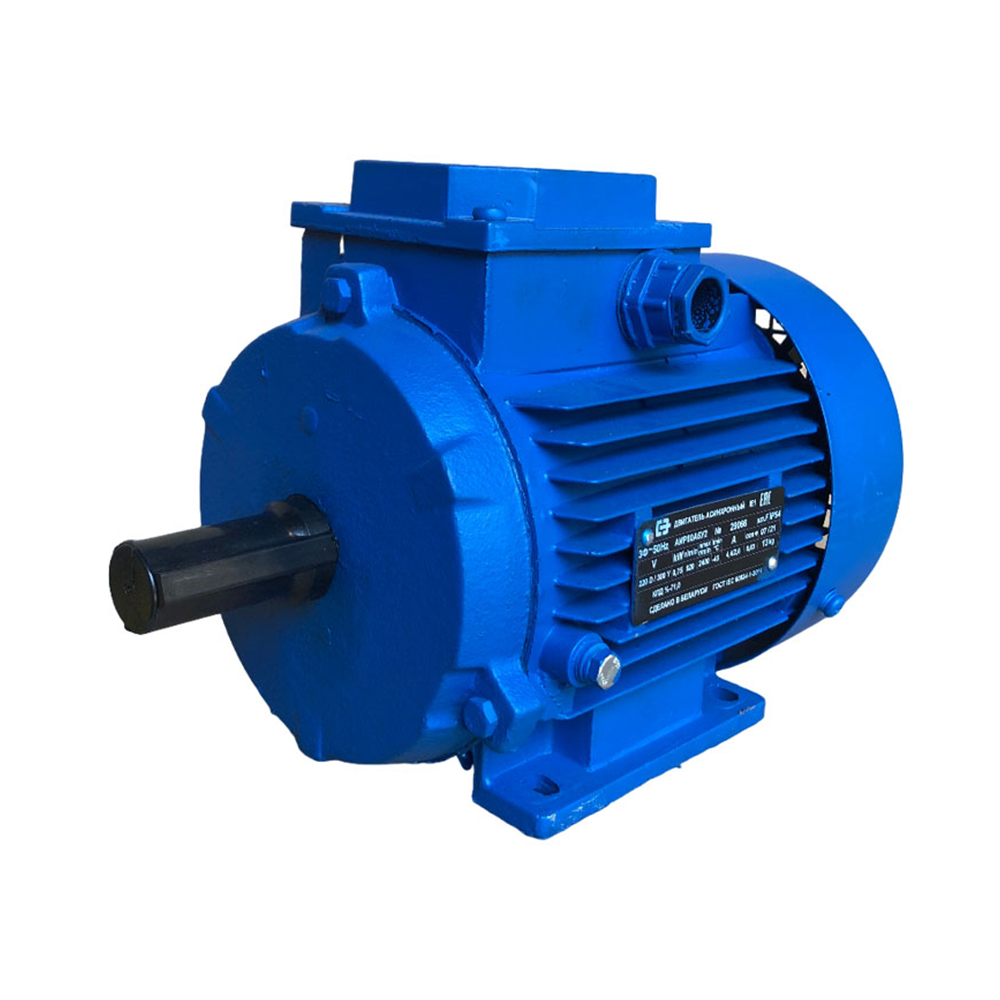

- Исполнение IM1081 (лапы)

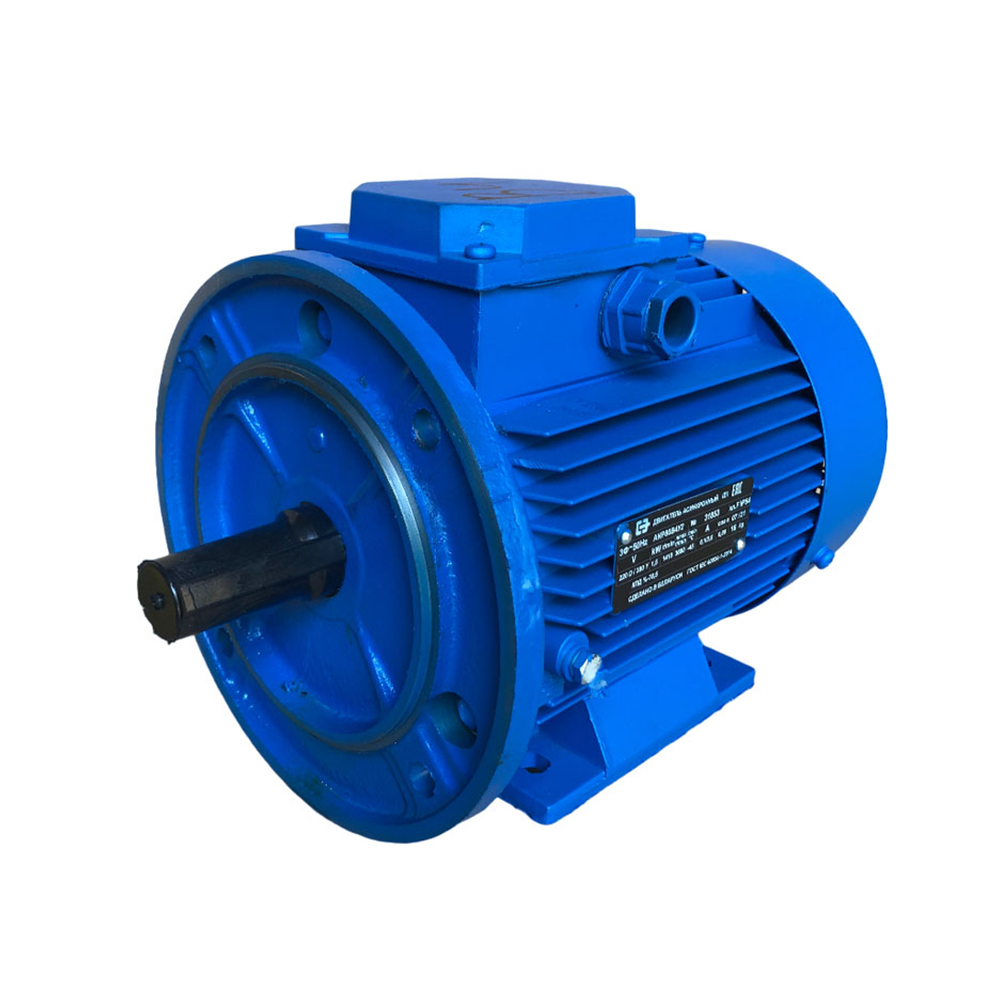

- Исполнение IM2081 (лапы+фланец)

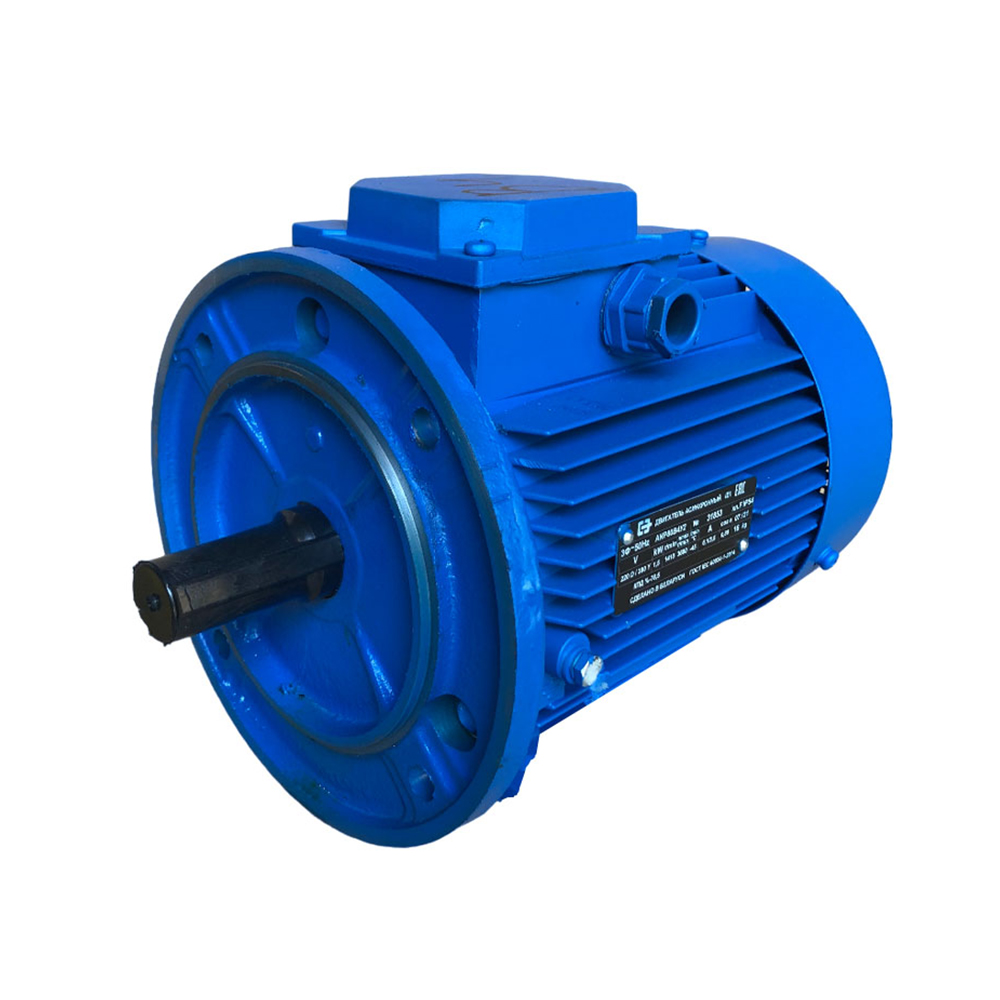

- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 1.5/2 кВт
- Обороты 1380/2720 об/мин
- Габариты 300х180х160 мм
- Вес 15.0 кг
- Страна производитель Россия
Сертификат на электродвигатель АИР 80 В4/2
Вся продукция имеет сертификаты системы ГОСТ.
