- Мощность — 4.0 кВт
- Обороты — 1000 об/мин
- Габариты — 480x280x246 мм
- Вес — 48 кг
- Страна производитель — Китай, бренд РФ
19 200 р.
Общепромышленные электродвигатели — АДМ 112МВ6
Конструктивные исполнения по способу монтажа: IM1081 АДМ 112МВ6 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d1 |
b1 |
h5 | ||||||
АДМ 112 М |
2,4,6,8 |
475 |
290 |
255 |
80 |
140 |
190 |
112 |
12 |
32 |
10 |
35 | ||||
Конструктивные исполнения по способу монтажа: IM2081, IM3081 АДМ 112МВ6 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 |
d24 | ||
АДМ 112 М |
2,4,6,8 |
475 |
290 |
255 |
80 |
140 |
190 |
112 |
12 |
14 |
265 |
230 |
32 |
10 |
35 |
300 |
Описание электродвигателя АДМ 112МВ6
АДМ 112МВ6 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя

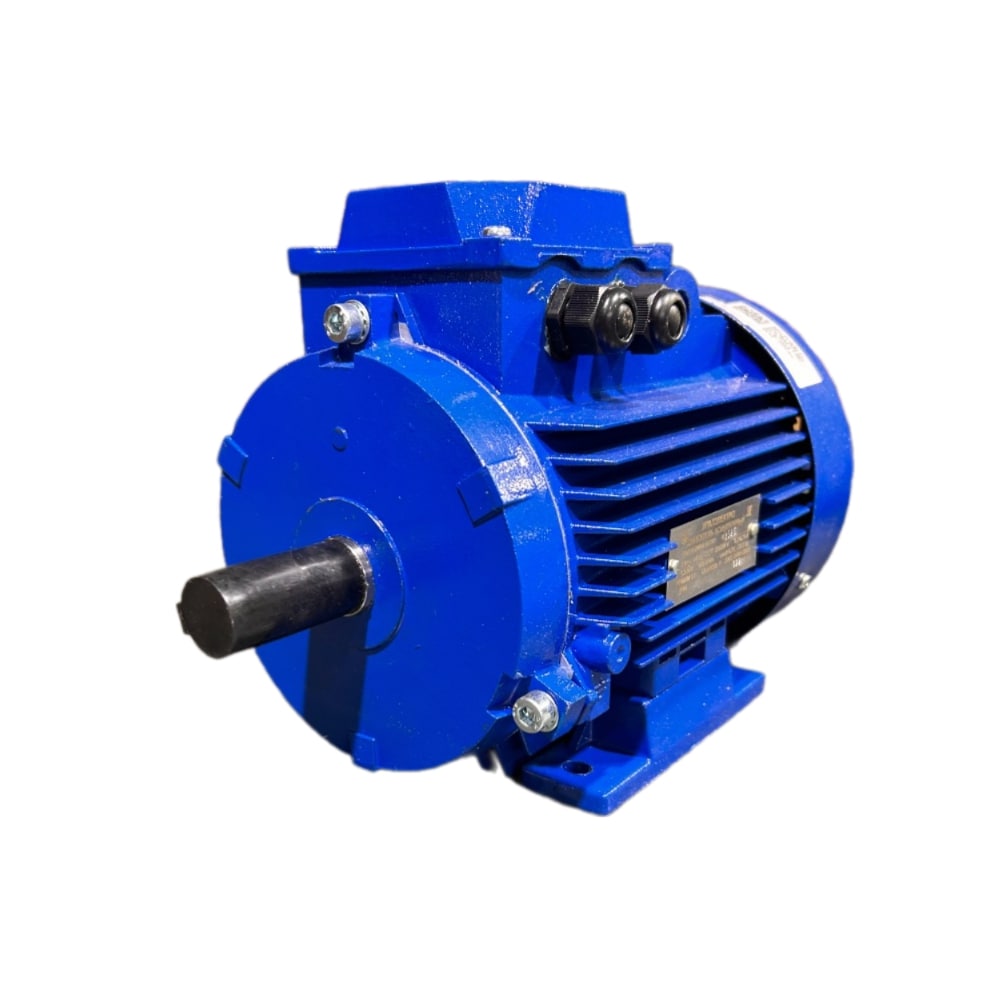

- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)

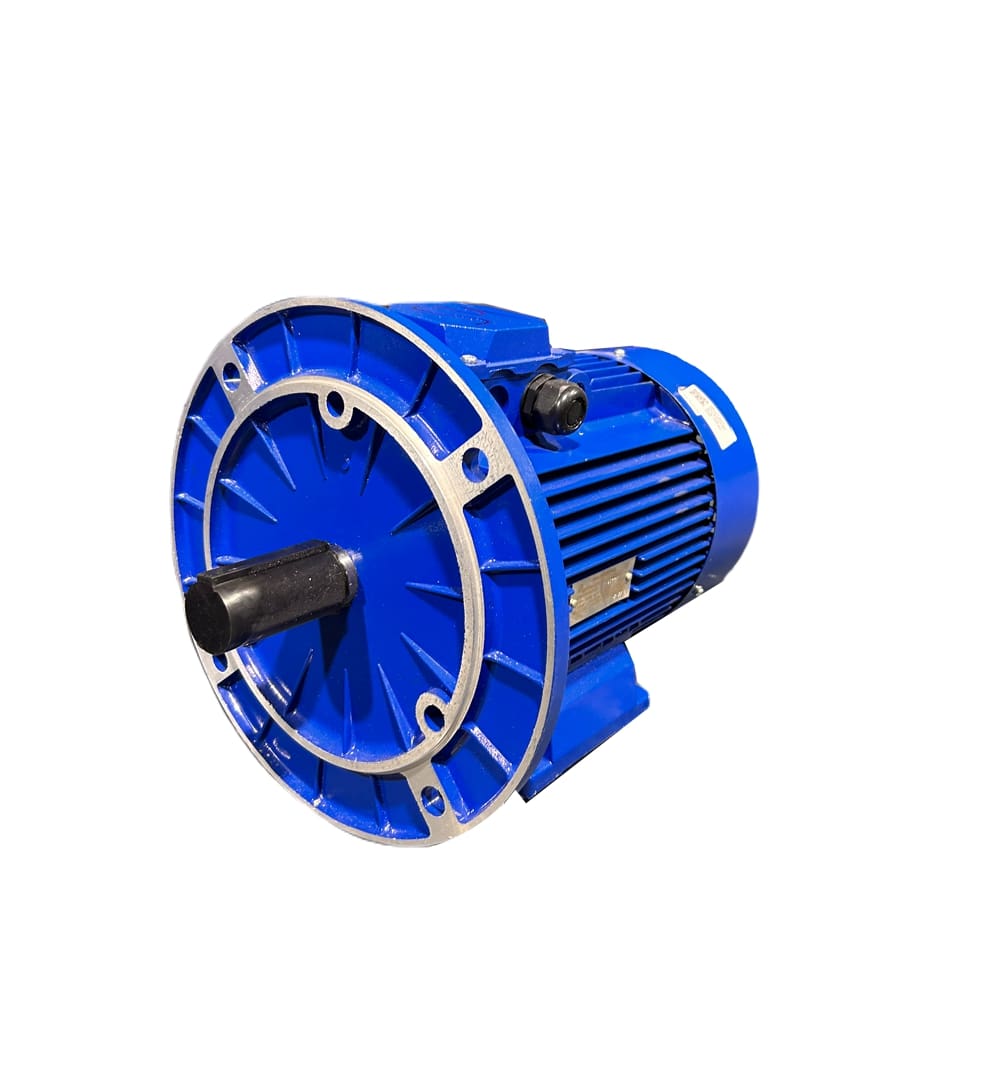

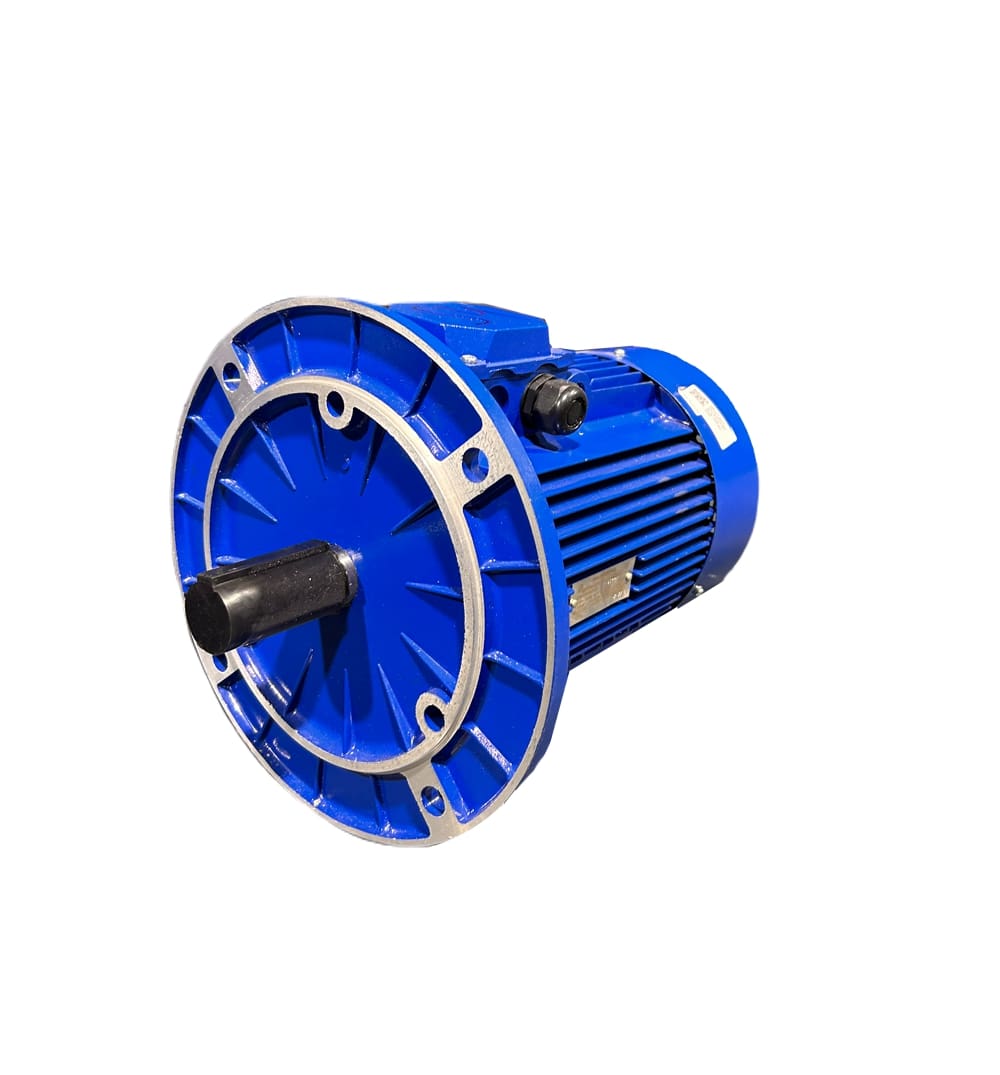

- Исполнение IM3081 (фланец)
- Исполнение IM2181 (малый фланец+лапы)
- Исполнение IM3681 (малый фланец)
Технические характеристики
- Мощность 4.0 кВт
- Обороты 1000 об/мин
- Габариты 480x280x246 мм
- Вес 49.4 кг
- Страна производитель Россия, г.Медногорск
- Напряжение 220/380 Вольт
- Номинальный ток 5,8 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель АДМ 112МВ6
Вся продукция имеет сертификаты системы ГОСТ.
