- Мощность — 22.0 кВт
- Обороты — 1500 об/мин
- Габариты — 630x440x375 мм
- Вес — 160 кг
- Страна производитель — Китай, бренд РФ
56 300 р.
Общепромышленные электродвигатели — 5АМХ 180S4
Конструктивные исполнения по способу монтажа: IM1081 5АМХ 180S4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d1 | b1 | h5 | ||
5АМХ 180 S | 4 | 645 | 425 | 350 | 110 | 203 | 279 | 180 | 15 | 55 | 16 | 59 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 5АМХ 180S4 - размеры и схема
Тип двигателя | Число полюсов | Габаритные размеры, мм | Установочные и присоединительные размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d30 | l1 | l10 | b10 | h | d10 | d22 | d20 | d25 | d1 | b1 | h5 | d24 | ||
5АМХ 180 S | 4 | 645 | 425 | 350 | 110 | 203 | 279 | 180 | 15 | 19 | 350 | 300 | 55 | 16 | 59 | 400 |
Описание электродвигателя 5АМХ 180S4
5АМХ 180S4 – асинхронный двигатель трехфазный состоит из статора и ротора. Статор содержит трехфазную обмотку, расположенную в пазах сердечника, выполненную в виде пакета листов в форме полого круглого цилиндра. Трехфазная обмотка статора состоит из трех катушек, смещенных относительно друг друга в пространстве на 120 градусов. Начала катушек, соединены с клеммной колодкой таким образом, что допускается соединение отдельных фаз в звезде или треугольнике. Через клеммную колодку обмотка статора соединена с фазовыми проводниками трехфазной сети. Звездное или треугольное соединение используется в зависимости от напряжения в сети.
Назначение электродвигателя общепромышленного
Асинхронные двигатели являются самыми популярными двигателями на нашем рынке. Широко используется в любой отрасли, сельском хозяйстве, ЖКХ, производстве.
Преимущества
Высокая надежность, низкая стоимость, широкая область применения.
Способы крепления двигателя

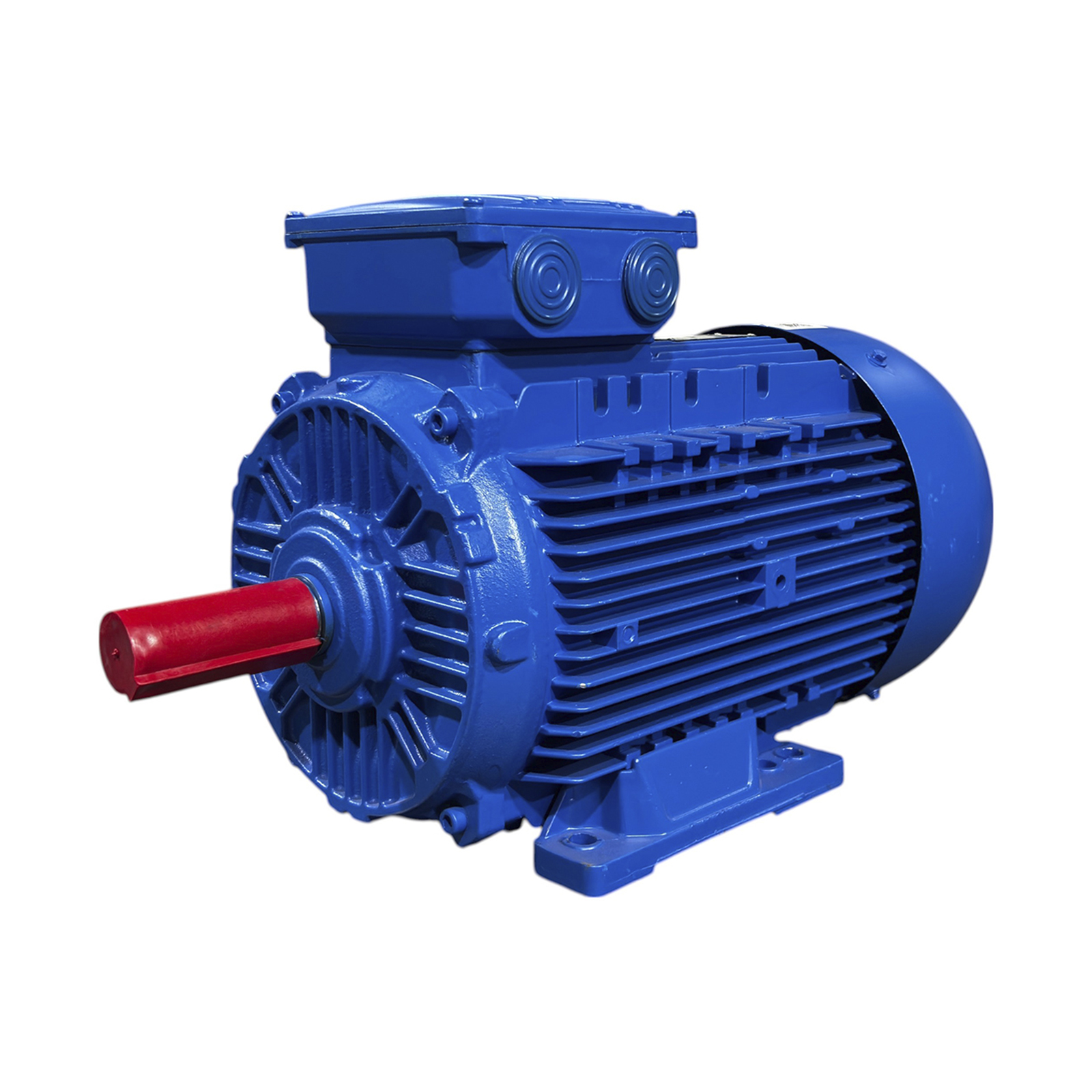

- Исполнение IM1081 (лапы)

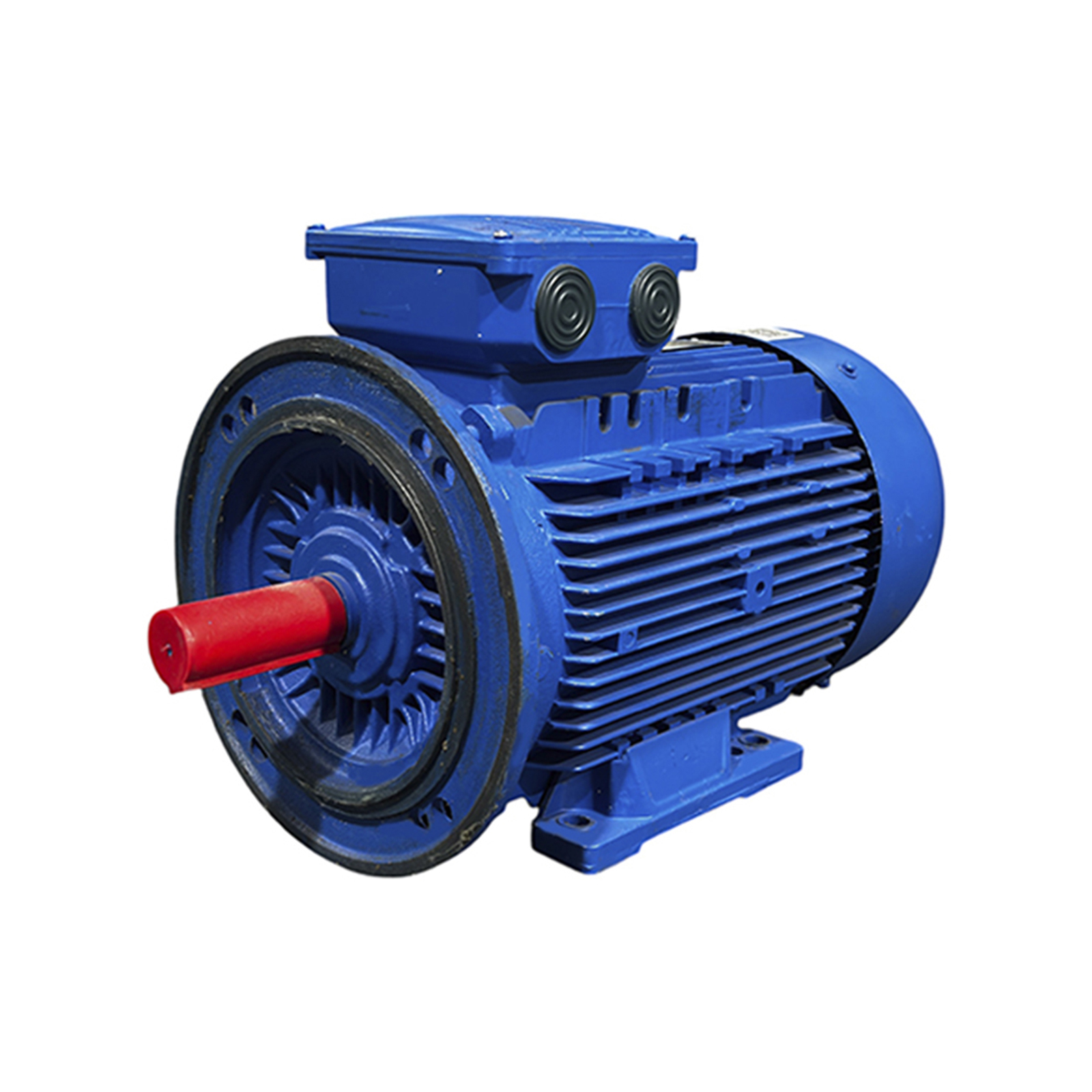

- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 22.0 кВт
- Обороты 1500 об/мин
- Габариты 630x440x375 мм
- Вес 145 кг
- Страна производитель Россия, г.Владимир
- Напряжение 380/660 Вольт
- Номинальный ток 44 А
- Класс защиты IP 54, 55
- Климатическое исполнение У2, У3
Сертификат на электродвигатель 5АМХ 180S4
Вся продукция имеет сертификаты системы ГОСТ.
