- Мощность — 7.1/13/20 кВт
- Обороты — 490/740/985/1490 об/мин
- Габариты — 865x535x458 мм
- Вес — 325.0 кг
- Страна производитель — Россия
5А 225 М12/8/6/4 — Исполнение IM1081 (лапы)
Конструктивные исполнения по способу монтажа: IM1081 5А 225 М12/8/6/4 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d1 |
b1 |
h5 | ||||||
АИР 225 М |
4,6,8 |
870 |
515 |
415 |
140 |
311 |
356 |
225 |
19 |
65 |
18 |
69 |
Конструктивные исполнения по способу монтажа: IM2081, IM3081 5А 225 М12/8/6/4 - размеры и схема
Тип двигателя |
Число полюсов |
Габаритные размеры, мм |
Установочные и присоединительные размеры, мм | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 |
h31 |
d30 |
l1 |
l10 |
b10 |
h |
d10 |
d22 |
d20 |
d25 |
d1 |
b1 |
h5 | ||
АИР 225 М |
4,6,8 |
870 |
515 |
415 |
140 |
311 |
356 |
225 |
19 |
19 |
500 |
450 |
65 |
18 |
69 |
Данный двигатель выпускается под заказ, возможна замена на аналогичный общепромышленный электродвигатель + частотный преобразователь.

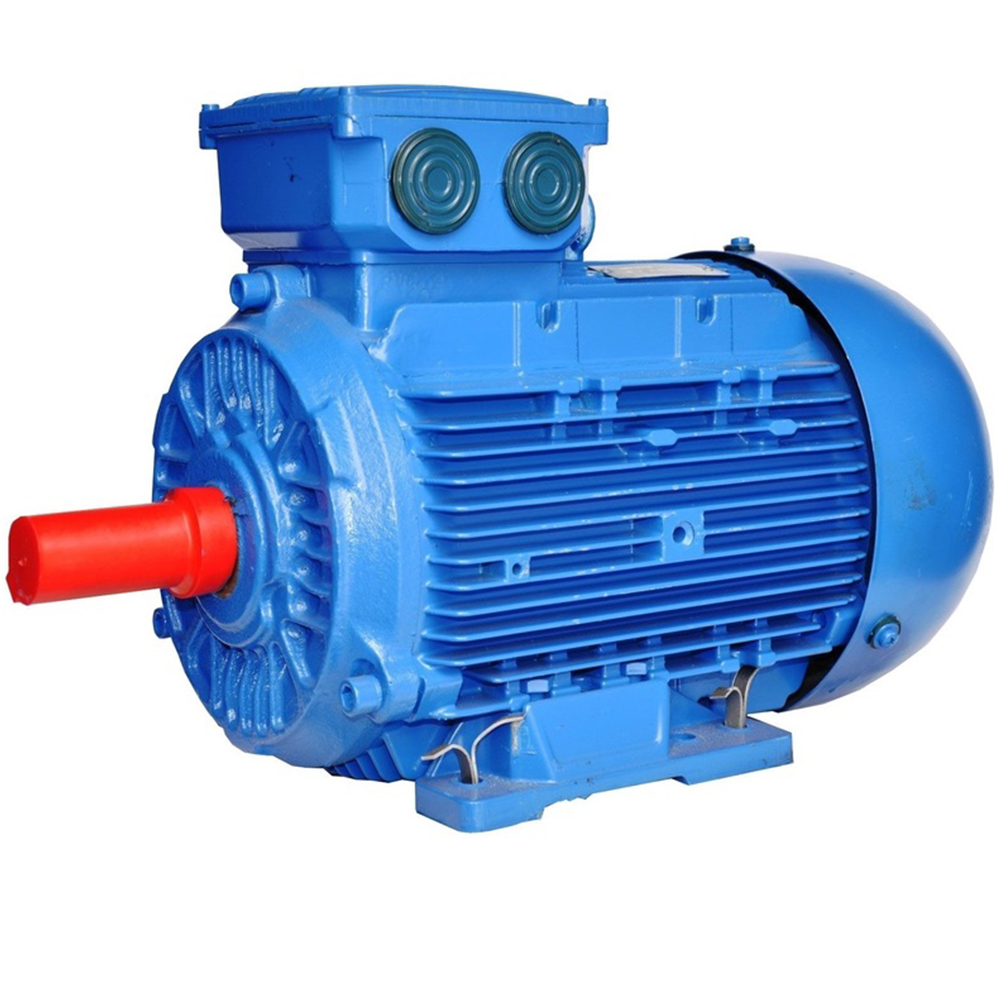

Описание электродвигателя 5А 225 М12/8/6/4
5А 225 М12/8/6/4 - Подобные электродвигатели производятся на основе односкоростных общепромышленных двигателей и отличаются от них переменным числом полюсов и в некоторых случаях, архитектурой пазов ротора. Данные двигатели обладают 2, 3 или 4 переключаемыми скоростями.
Назначение двигателя
Многоскоростные полюснопереключаемые двигатели широко используется для привода агрегатов, которые не требуют плавной регулировки скорости вращения вала – в вентиляторах, лифтах, различных станках, буровых установках, лебедках и другом аналогичном оборудовании.
Преимущества двигателя
Простая и экономичная альтернатива регулирования скорости в машинах и устройствах. Многоскоростной силовой агрегат имеет простую и надежную конструкцию, высокий КПД, низкую вибрацию, высокий пусковой момент, уровень шума не превышает уровень шума аналогичного односкоростного двигателя.
Монтажное исполнение электродвигателя:
- Исполнение IM1081 (лапы)
- Исполнение IM2081 (лапы+фланец)
- Исполнение IM3081 (фланец)
Технические характеристики
- Мощность 7.1/13/20 кВт
- Обороты 490/740/985/1490 об/мин
- Габариты 865x535x458 мм
- Вес 325.0 кг
- Страна производитель Россия
Сертификат на электродвигатель 5А 225 М12/8/6/4
Вся продукция имеет сертификаты системы ГОСТ.
