Консольно-моноблочные насосы (F, CP, HF, NF, NGA) — F 65/160C

230 352 р.
цена по запросу
цена по запросу
В сравнение Купить
Наличная и безналичная оплата
Доставка и самовывоз
Гарантия на продукт 12 месяцев
Рассчитать доставку

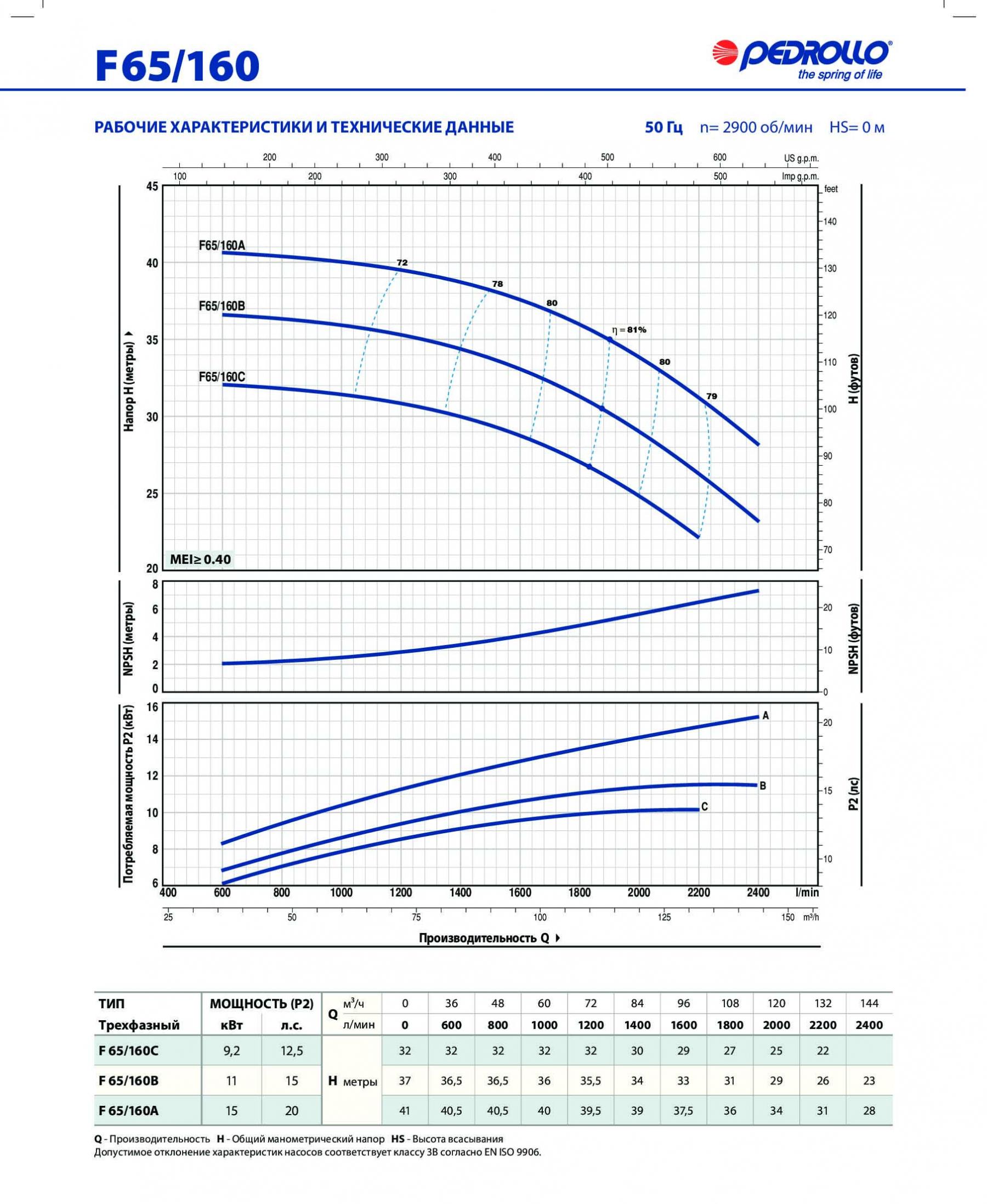

  • Двигатель 9.2/3000 кВт/об.мин.
  • Подача 36.0-132.0 м3/ч
  • Напор 32.0-22.0 м
  • Габариты 621х300х360 мм
  • Вх. патрубок 80.0 мм
  • Вых. патрубок 65.0 мм
  • Вес 100.0 кг
  • Напряжение 380 Вольт

Насосы серии F тип 1 F 65/160C - размеры и схема

ТИП
ПАТРУБКИ
РАЗМЕРЫ, мм
ВЕС, кг*

Однофазный
Трехфазный
DN1
DN2
a
f
h
h1
h2
n
n1
n2
w1
w2
s
1~
3~
-
F 65/125C
80
65
100
511
340
160
180
291
212
280
47.5
47.5
14
-
62.7
-
F 65/125B
80
65
100
557
340
160
180
291
212
280
47.5
47.5
14
-
66.8
-
F 65/125A
80
65
100
557
340
160
180
291
212
280
47.5
47.5
14
-
74.0
-
F 65/160C
80
65
100
621
360
160
200
300
212
280
47.5
47.5
14
-
100.0
-
F 65/160B
80
65
100
621
360
160
200
300
212
280
47.5
47.5
14
-
106.5
-
F 65/160A
80
65
100
716
360
160
200
300
212
280
47.5
47.5
14
-
123.0
-
F 65/200B
80
65
100
719
405
180
225
340
250
320
47.5
47.5
14
-
128.0
-
F 65/200A
80
65
100
719
405
180
225
340
250
320
47.5
47.5
14
-
125.0
-
F 65/200AR
80
65
100
751
405
180
225
340
250
320
47.5
47.5
14
-
153.1

Насосы серии F тип 2 F 65/160C - размеры и схема

ТИП
ПАТРУБКИ
РАЗМЕРЫ,мм
ВЕС, кг
Трехфазный
DN1
DN2
а
f
h
hi
h2
h3
n
n1
n2
w
m
s
3~
F 65/250С
80
65
100
796
450
200
250
15
369
318
360
269.5
305
18.5
210.0
F 65/250В
80
65
100
847
450
200
250
15
369
318
360
269.5
305
18.5
230.0
F 65/250А
80
65
100
847
450
200
250
15
369
318
360
269.5
305
18.5
230.0

Фланец у насосов F F 65/160C - размеры и схема

DN ФЛАНЕЦ
D, мм
К, мм
ОТВЕРСТИЯ
D (мм)
32
140
100
4
18
40
150
110
4
18
50
165
125
4
18
65
185
145
4
18
80
200
160
8
18
100
220
180
8
18
125
250
210
8
18

Контфланец для насосов F F 65/160C - размеры и схема

DN  ФЛАНЕЦ
F  КОНТРФЛАНЕЦ
D, мм
К, мм
ОТВЕРСТИЯ
D (мм)
32

1 1/4"

140
100
4
18
40

1 1/2"

150
110
4
18
50

2"

165
125
4
18
65

2 1/2"

185
145
4
18
80

3"

200
160
8
18
100

4"

220
180
8
18
125

5"

250
210
8
18

ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСАХ F

Консольно-моноблочные насосы F 65 - это консольные насосы горизонтального одноступенчатого типа, с односторонним подводом жидкости к рабочему колесу. Данные насосы, как и обычные консольные насосы, предназначены для перекачивания в стационарных условиях чистой воды и химически неагрессивных жидкостей для материалов, из которых изготовлены насосы этой серии.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

  • Подача до 156 м3/ч
  • Напор до 94.5 м

ПРИМЕНЕНИЕ

  • Водоснабжение
  • Подача воды под давлением
  • Орошение
  • Циркуляция воды
  • Моечные установки
  • Противопожарные установки
  • Промышленность
  • Сельское хозяйство
  • Фонтаны
  • Теплоснабжение
  • В установках кондиционирования
  • В установках охлаждения

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

  • В комплекте с насосами F поставляются ответные фланцы с крепежными элементами. Контрфланцы – сталь с резьбой.
  • Уплотнение вала - одинарное торцовое уплотнение – графит/керамика/NBR.
  • Корпус насоса с фланцевыми патрубками – чугун.
  • Крышка корпуса – чугун.
  • Крышка двигателя – чугун.
  • Рабочее колесо – латунь или чугун.
  • Ведущий вал – нержавеющая сталь.
  • Электродвигатель – изоляция класса F, степень защиты IP55.
    • Fm 65 Насосы с однофазными двигателями 230 В - 50 Гц с тепловой защитой, встроенной в обмотку (до 1,5 кВт)
    • F 65 Насосы с трехфазным двигателем высокого класса эффективности IE2
      • 230/400 В – 50 Гц (до 4 кВт)
      • 400/690 В – 50 Гц (от 5,5 до 75 кВт)

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

  • Манометрическая высота всасывания до 7 м
  • Температура жидкости от -10°С до +90°С
  • Температура окружающей среды от -10°С до +40°С
  • Максимально допустимое конечное давление в корпусе насоса: 10 бар
  • Непрерывный режим эксплуатации (S1)

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСНОГО АГРЕГАТА

Fm 65/125C

  • F – серия насосных агрегатов
  • m – агрегат с однофазным двигателем
  • 65 – диаметр напорного выходного патрубка насоса, мм
  • 125 – номинальный диаметр рабочего колеса, мм
  • C – обточка рабочего колеса

ТАБЛИЦА ЗАМЕНЯЕМОСТИ КОНСОЛЬНО-МОНОБЛОЧНЫХ НАСОСОВ

Российский насосНасос Pedrollo
МодельПримечаниеПодача, м3/чНапор, мкВт х об/минМодельПримечаниеПодача, м3/чНапор, мкВт х об/мин
КМ50-32-125Сальник12,5202,2х3000F 32/160 CТорц. Уплот.12,5211,5х3000
КМ65-50-125Сальник25203,0х3000F 40/160 BТорц. Уплот.25263,0х3000
К20/30Сальник20304,0х3000F 32/160 AТорц. Уплот.21303,0х3000
КМ65-50-160Сальник25325,5х3000F 40/160 AТорц. Уплот.25324,0х3000
КМ80-65-160Сальник50327,5х3000F 50/160 AТорц. Уплот.50337,5х3000
КМ80-50-200Сальник505015х3000F 50/200 BТорц. Уплот.505115х3000
КМ100-80-160Сальник1003215х3000F 65/160 BТорц. Уплот.1003211х3000
КМ100-65-200Сальник1005030х3000F 65/200 ARТорц. Уплот.1005222х3000
КМ100-65-250Сальник1008045х3000F 65/250 BТорц. Уплот.1008037х3000

КМ40-25-160/2-5Торц. Уплот.6,3322,2х3000F 32/160 BТорц. Уплот.6,3302,2х3000
КМ40-32-180/2-5Торц. Уплот.10453,0х3000F 32/200 BHТорц. Уплот.9453,0х3000
КМ50-32-200/2-5Торц. Уплот.12,5505,5х3000F 32/200 AHТорц. Уплот.12,5524,0х3000
КМ50-32-125/2-5Торц. Уплот.12,5202,2х3000F 32/160 CТорц. Уплот.12,5211,5х3000
КМ65-50-125/2-5Торц. Уплот.25202,2х3000F 40/160 BТорц. Уплот.25263,0х3000
КМ65-50-160/2-5Торц. Уплот.25325,5х3000F 40/160 AТорц. Уплот.25324,0х3000
КМ80-65-160/2-5Торц. Уплот.50327,5х3000F 50/160 AТорц. Уплот.50337,5х3000
КМ100-65-200/2-5Торц. Уплот.1005030х3000F 65/200 ARТорц. Уплот.1005222х3000
КМ125-100-160/2-5Торц. Уплот.1603022х3000F 80/160 BТорц. Уплот.1603018,5х3000
